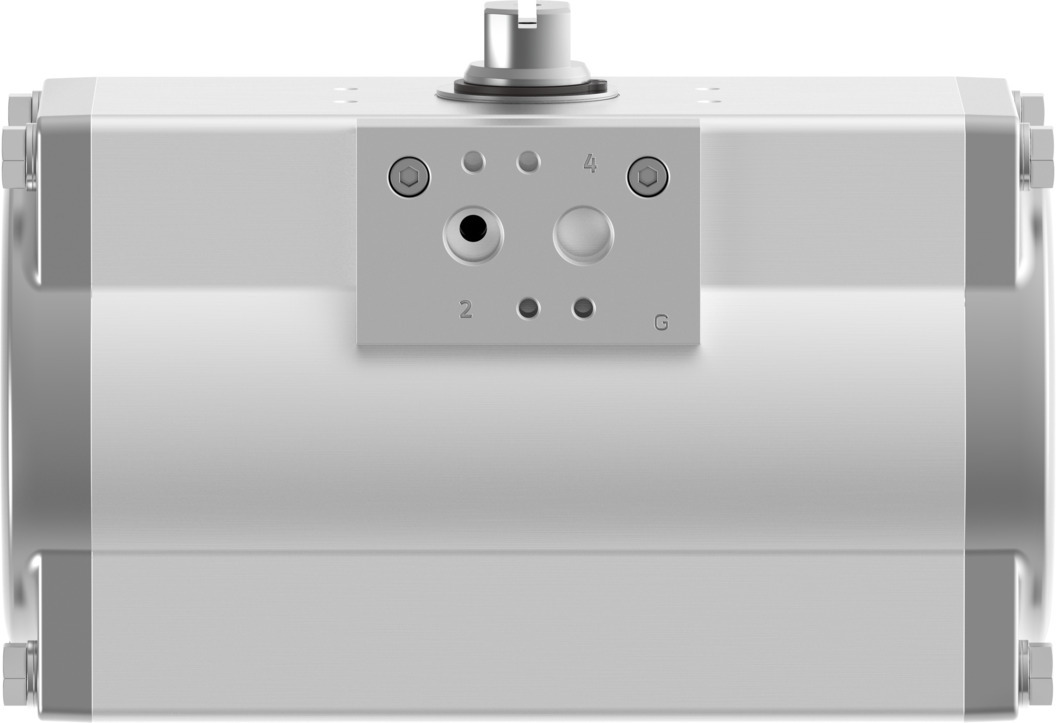

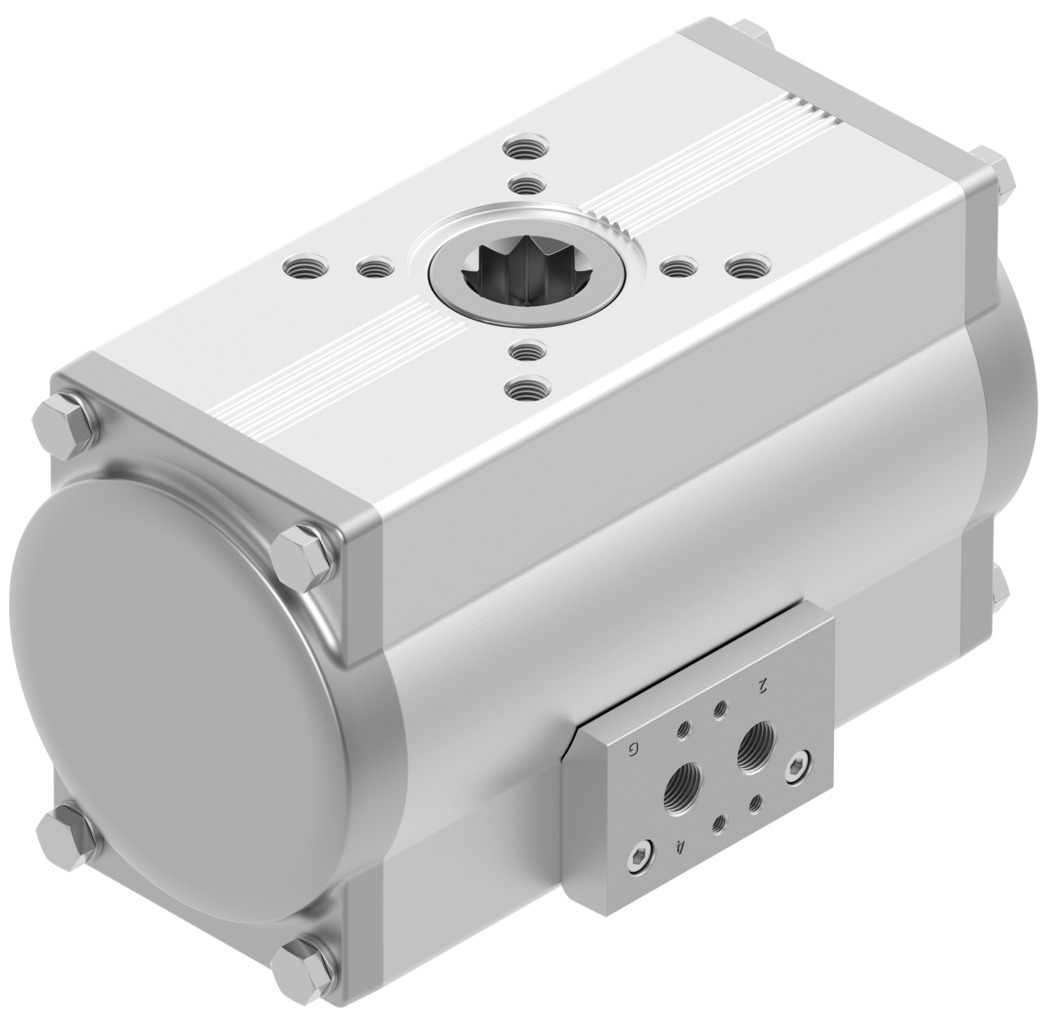

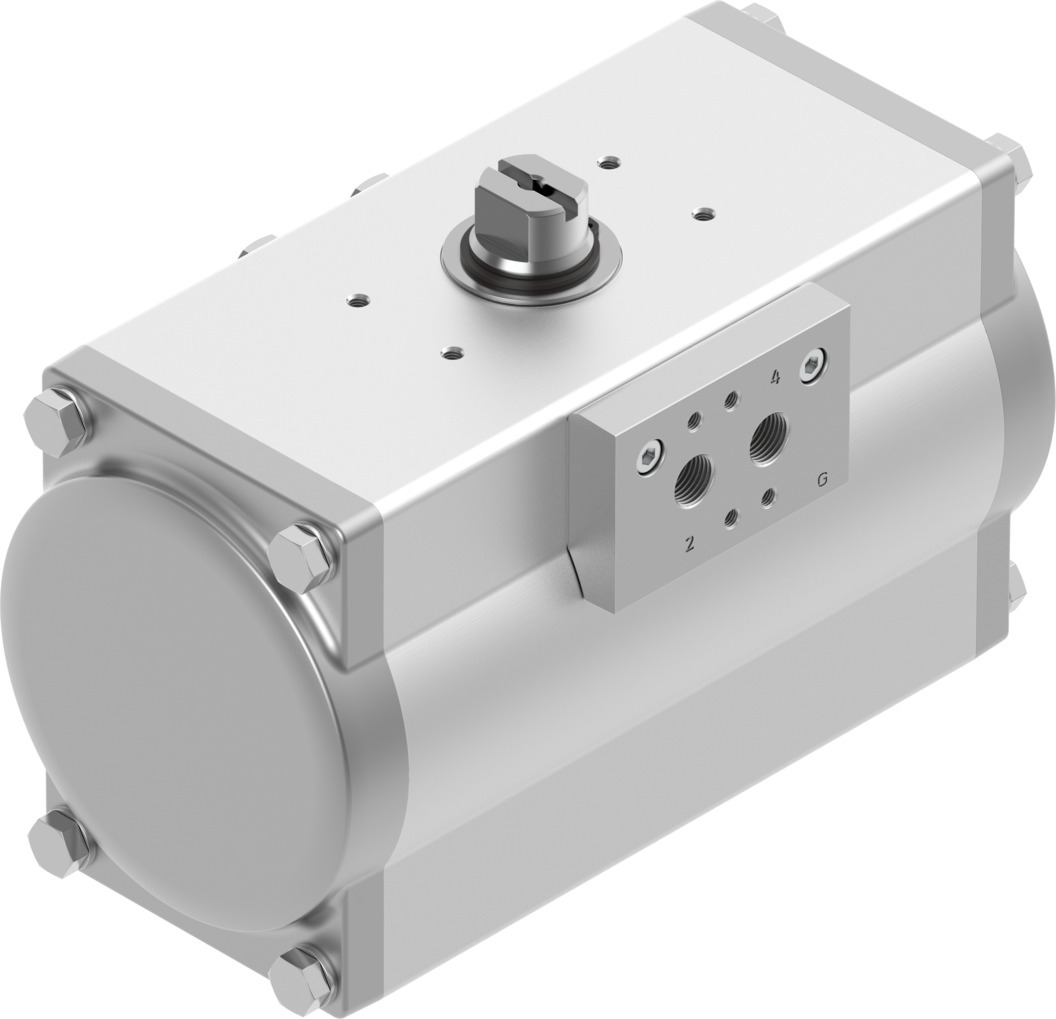

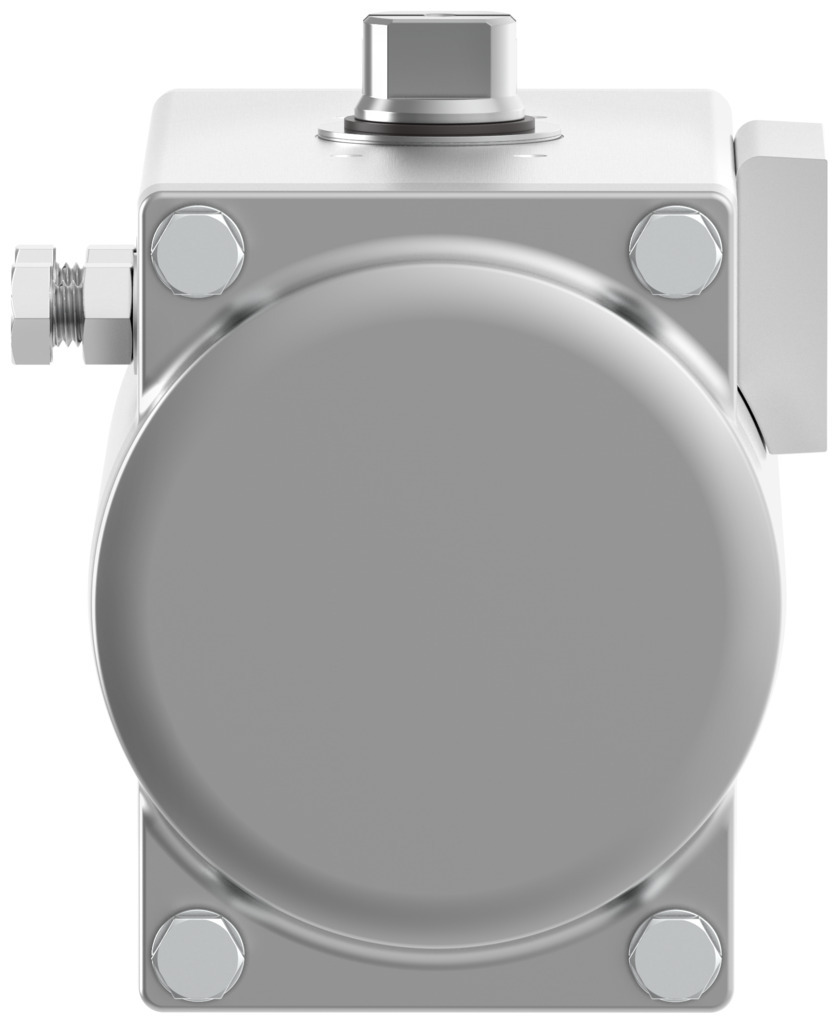

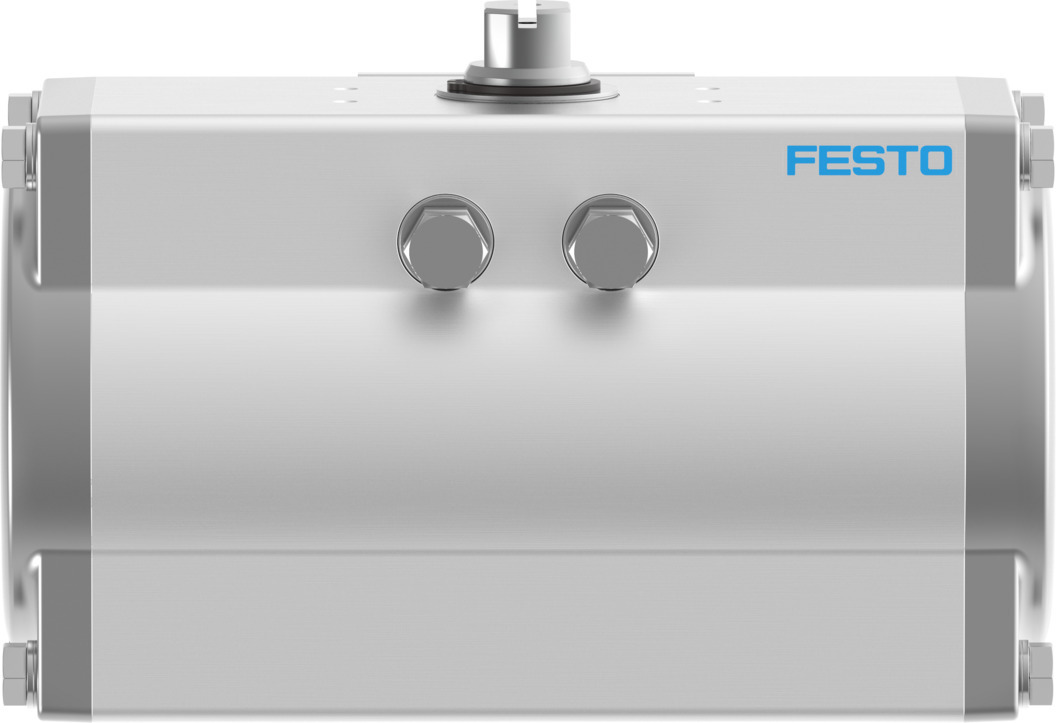

Поворотный привод
DFPD-160-
8042189Цена: по запросу
1
Загрузки
| Пыль категории ATEX | II 2D |
| Газ категории ATEX | II 2G |
| Расход воздуха при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 5,9 л... 14 л |
| Температура окружающей среды | -50 °C ... 150 °C |
| Давление разрыва | 24 бар |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Орган, выдавший сертификат | DNV TAP00001CE ... Немецкая комиссия технического контроля (TÜV) Rheinland 968/V 1106.01/2023 |
| Сертифицирован по требованиям безопасности в соответствии с ISO 13849 и IEC 61508 (SIL) | Продукт может использоваться в системах SRP/CS до SIL 2 (низкий спрос)... Продукт может использоваться в системах SRP/CS до SIL 1 (высокий спрос). |
| Направление закрытия | Закрывается справа... Закрывается слева |
| Точка подключения позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 типоразмер AA 1 |
| Дизайн | Реечная передача |
| Диапазон регулировки конечного положения при 0° | -5 °.. 5 ° |
| Диапазон регулировки конечного положения при номинальном угле поворота | -5 °.. 5 ° |
| Взрывоопасная температура окружающей среды | -20 °C <= Составляет <= +80 °C... -50°C < = = = +60°C |
| Тип защиты от взрыва и воспламенения пыли | H Iiic T105°C X Дб ... От h до T175°C, Дб X |
| Тип защиты от взрывозащиты для газа | Ex h IIC T3 Gb X ... Ex h IIC T4 Gb X |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 1 (UKEX) |
| Сертификация взрывозащиты за пределами ЕС | База данных EPL (ГБ) ... База данных EPL (ГБ) |
| Фитинговое соединение соответствует стандарту | Стандарт ISO 5211 |
| Рисунок отверстий во фланце | F07 ... F0710 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Морская классификация | Смотрите сертификат |
| Материальный подшипник | ПОМ ... Усиленный PPS |
| Материальный кулачок | Сталь... Высоколегированная нержавеющая сталь |
| Материальное покрытие | Алюминий, отлитый под давлением с покрытием... Анодированный кованый алюминиевый сплав |
| Материал корпуса | Алюминий, отлитый под давлением, с покрытием... Анодированный кованый алюминиевый сплав |
| Материальный поршень | Алюминий, отлитый под давлением |
| Винты из материала | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | FPM ... FVMQ |
| Материальный вал | Никелированная сталь... Высоколегированная нержавеющая сталь |
| Материальная пружина | Пружинная сталь |
| Материальная основа | Алюминий, отлитый под давлением, с покрытием... Анодированный кованый алюминиевый сплав |
| Режим работы | Двойного действия ... Одноразовый |
| Монтажное положение | необязательный |
| Номинальное рабочее давление | 0,2 МПа ... 0,6 МПа |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Температура росы не менее чем на 10°C ниже температуры окружающей среды... Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой). |
| Примечание по крутящему моменту | Рабочий крутящий момент привода не должен превышать максимально допустимого крутящего момента, указанного в стандарте ISO 5211, в зависимости от размера монтажного фланца и муфты. |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,2 МПа ... 0,8 МПа |
| Пневматическое соединение | G1/4 ... 1/4 NPT |
| Вес продукта | 6082 г ... 7206 г |
| Уровень целостности системы безопасности (SIL) | До уровня SIL 2 в режиме низкого потребления... До уровня SIL 3 в избыточной архитектуре |
| Соединение с валом | T17 ... T22 |
| Глубина подсоединения вала | 19 мм... 24 мм |
| Размер привода клапана | 160 |
| Момент возврата пружины при угле поворота 0° | 19,2 Нм ... 57,7 Нм |
| Момент возврата пружины при угле поворота 90° | 38,1 Нм ... 114,2 Нм |
| Температура хранения | -20 °C ... 60 °C |
| Угол поворота | 90 °.. 180 ° |
| Символ | 00991265 ... 00991266 |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 39,3 Нм ... 161 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота на 90° | 20,5 Нм ... 161 Нм |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями EX по Великобритании |
| Соединение клапана соответствует стандарту | VDI/VDE 3845 (НАМЮР) |
-
