Клапан

VOFD-L50T-M32-MN-FG14-10-F10

4514999

Цена: 34 090 ₽

Рабочее давление МПа ... 1 МПа
Пневматическое соединение, порт 1 G1/4
Стандартный номинальный расход (стандартизирован по DIN 1343) 493 л/мин
Функция клапана 3/2-ходовой, закрытый, моностабильный
1
Загрузки
Клапан
Клапан
Температура окружающей среды -25 °C ... 60 °C
Значение C 2 л/сбар
Орган, выдавший сертификат TÜV 968/V 1251.02/24
Строительная ширина 50,5 мм
Класс коррозионной стойкости CRC 4 - Очень высокое коррозионное воздействие
Степень защиты Степень защиты IP65
Дизайн Тарельчатый клапан с прямым приводом
Защита от взрыва Зона 1 (ATEX) ... Зона 2 (ATEX)
Повышенная температура окружающей среды -25 ... 60° C... Режим пониженной нагрузки
Направление потока Обратимый
Расход выхлопных газов Kv 0,36 м3/ч
Скорость потока, Квт повышение давления 0,36 м3/ч
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Никто
Материал корпуса Алюминий с эмалевым покрытием
Уплотнения из материала Нитрильный каучук
Температура среды -25 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 5 мм
Примечание по материалам Соответствует требованиям RoHS
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:2:2]
Рабочее давление МПа ... 1 МПа
Пневматическое соединение, порт 1 G1/4
Пневматическое соединение, порт 2 Фланец 1/4... Рисунок порта НАМЮР
Пневматическое соединение, порт 3 G1/4
Вес продукта 560 г
Уровень целостности системы безопасности (SIL) До уровня SIL 3 в режиме высокой нагрузки... До уровня SIL 3 в режиме низкой нагрузки
Функция безопасности Безопасное вентилирование
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 493 л/мин
Стандартный номинальный расход 2-3 429 л/мин
Пригодность для работы в вакууме да
Время выключения 60 мс
Время включения 40 мс

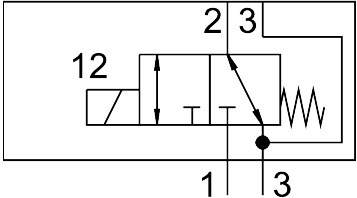

Символ 00992956
Тип приведения в действие Электрический
Тип пилотирования Прямой
Тип сброса Механическая пружина
Функция клапана 3/2-ходовой, закрытый, моностабильный
значение b 0.25
пневматический рабочий порт Фланец 1/4... Рисунок порта НАМЮР
