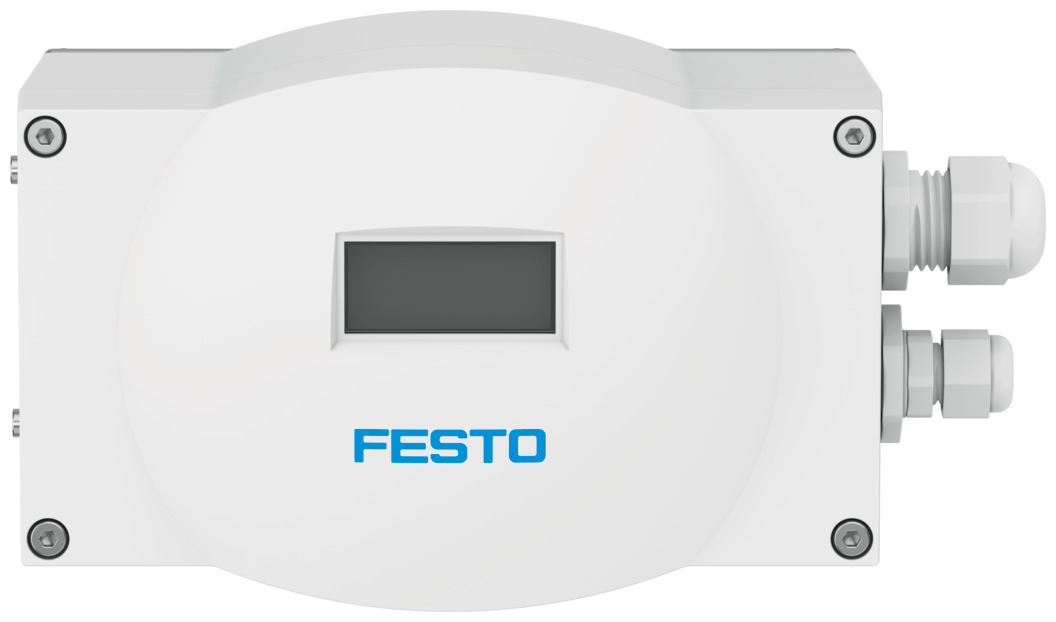

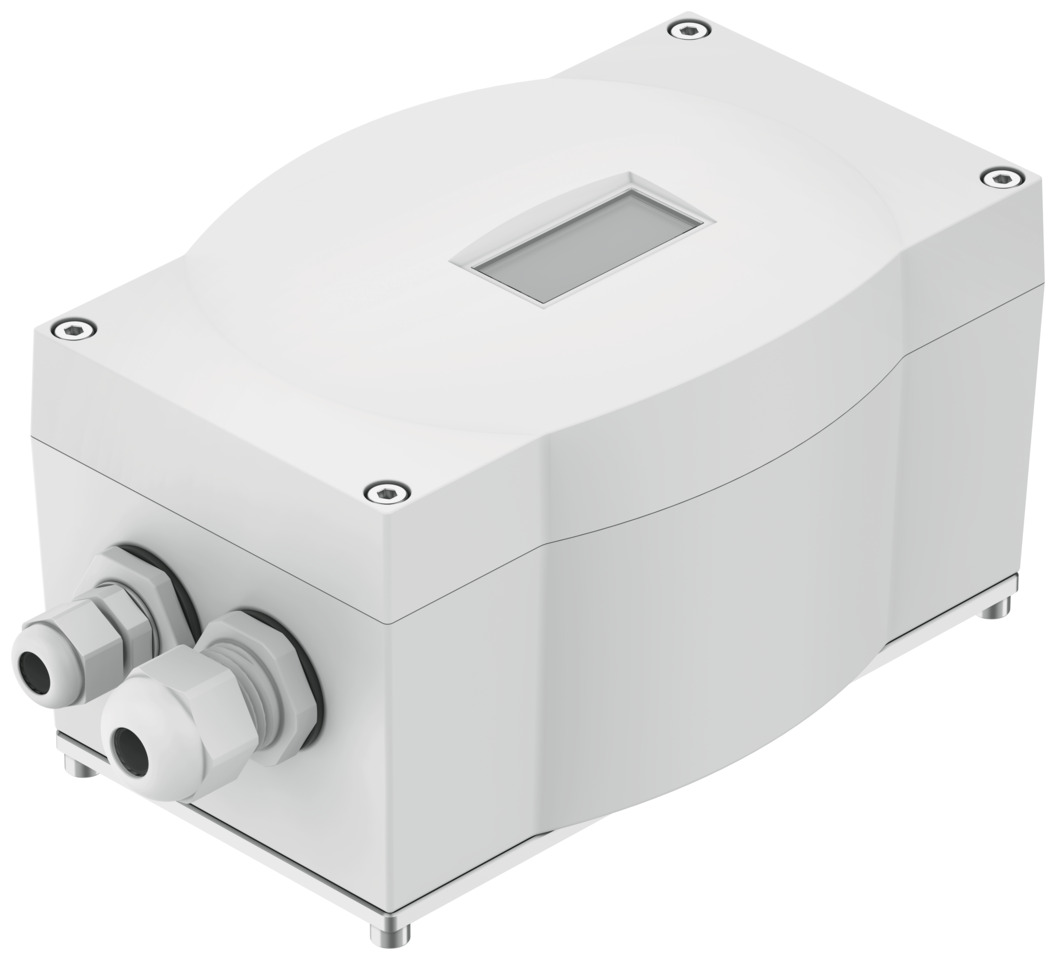

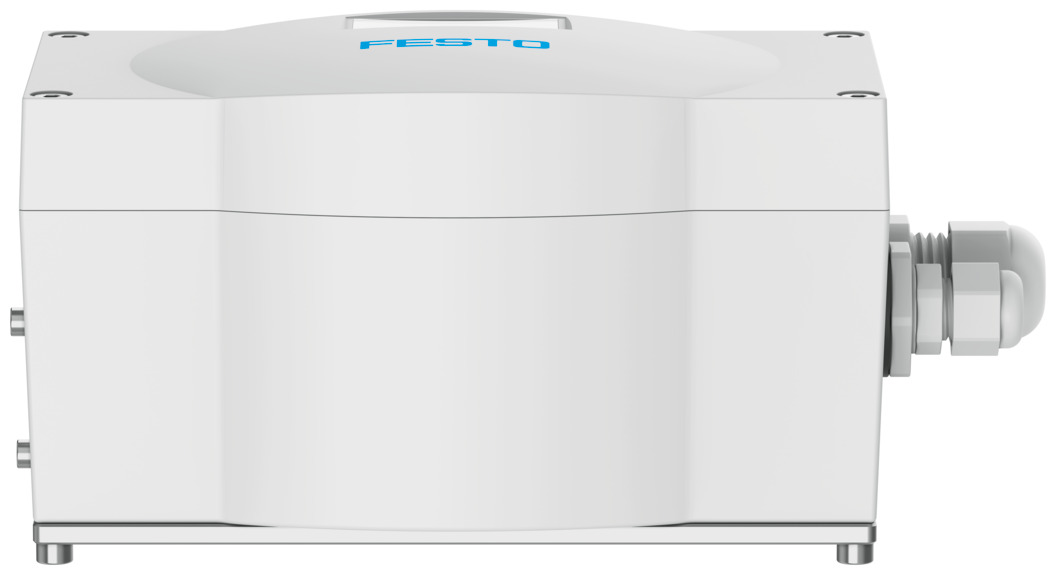

Позиционер

CMSX-P-SE-C-U-F1-D-50-C

8171508

Цена: по запросу

1
Загрузки
Позиционер
Позиционер
Позиционер
Позиционер
Температура окружающей среды -5 °C ... 60 °C
Аналоговые входы, защита от перегрузки да
Аналоговые выходы, защита от перегрузки да
Аналоговые выходы, номинальный ток короткого замыкания да
Аналоговые входы, электрическая изоляция нет
Аналоговые входы, погрешность линейности при 25 °C 0.5%
Аналоговые входы, макс. динамический диапазон 0 - 24 мА ... 0 - 11 В
Аналоговые входы, разрешение 16 бит
Аналоговые входы, температурный коэффициент 0,02 %FS/K
Аналоговые выходы с гальванической развязкой нет
Аналоговые выходы, погрешность линейности при 25°C 0.5%
Аналоговые выходы, макс. сопротивление нагрузки 600 Ом
Аналоговые выходы, разрешение 12 бит
Аналоговые выходы, защита от обратной полярности да
Аналоговые выходы, температурный коэффициент 0,02 %FS/K
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Кабельный фитинг M12 x 1,5 для электрического подключения 2 ... M20 x 1,5 для электрического подключения 1
Характеристика входных сигналов В соответствии с IEC 61131-2, тип 3
Сопротивление соединению 80 Ком
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Цифровой электропневматический позиционер
Конструктивные характеристики Безопасное положение - пневматические выпускные отверстия закрыты
Цифровые входы, электрическая изоляция Да, через оптрон
Цифровые входы, защита от обратной полярности да
Цифровые выходы, электрическая изоляция Да, через оптрон
Цифровые выходы, выходной ток 100 мА
Цифровые выходы, защита от перегрузки да
Цифровые выходы, защита от обратной полярности да
Цифровые выходы, номинальный ток короткого замыкания да
Размеры (Ш x Д x В) 190 мм x 105 мм x 130 мм
Дисплей 7-сегментный... ЖК-дисплей
Электрическое соединение 1, поперечное сечение проводника 1,5 мм2
Электрическое подключение 1, тип подключения Клеммная колодка
Электрическое соединение 1, соединительная система Винтовая клемма
Электрическое подключение 1, функция 3-кратный цифровой выход... Аналоговый выход
Электрическое подключение 1, количество соединений/жил 13
Электрическое соединение 1, момент затяжки 0,6 Нм
Электрическое соединение 2, поперечное сечение проводника 1,5 мм2
Электрическое подключение 2, тип подключения Клеммная колодка
Электрическое соединение 2, соединительная система Винтовая клемма
Электрическое соединение 2, функция Внешний датчик траектории/угла наклона
Электрическое подключение 2, количество соединений/жил 3
Электрическое соединение 2, момент затяжки 0,6 Нм
Принцип действия измерительной системы Потенциометр
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная опорная плита Анодированный кованый алюминиевый сплав
Заглушающая пробка из материала Для
Материал кабельного ввода Для
Материальная муфта Высоколегированная нержавеющая сталь
Материал корпуса Усиленный ПК
Материальный экран ПК
Винты из материала Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Материальный вал Высоколегированная нержавеющая сталь
Максимальная длина кабеля 3 м для электрического подключения 2 ... 30 м для электрического подключения 1
Максимальное потребление тока 600 мА
Режим работы Двойного действия
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна... Максимальный размер частиц 40 мкм
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 0,8 МПа
Диапазон рабочих напряжений постоянного тока 21,6 В ... 26,4 В
Допустимый диаметр кабеля 3 - 6,5 мм для электрического подключения 2 ... 7 - 13 мм для электрического подключения 1
Пневматическое соединение G1/8
Степень загрязнения 3
Вес продукта 970 г
Относительная влажность воздуха 5 - 95% ... Без конденсации
Защита от обратной полярности Для подключения к рабочему напряжению
Параметры настройки С помощью дисплея и клавиш
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27... Согласно EN 60068-2-29
Размер мертвой зоны 0.5 % ... 10 %
Стандартный номинальный расход (стандартизирован по DIN 1343) 50 л/мин
Температура хранения -20 °C ... 60 °C
Переключающий вход PNP ... NPN
Коммутационный выход 3 x PNP или 3 x NPN, с возможностью переключения
Тип крепления С аксессуарами
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6... Согласно EN 60068-2-6
цифровой вход, диапазон сигнала 0 - 10 В ... 0 - 20 мА
цифровой выход, диапазон сигнала 4-20 мА
