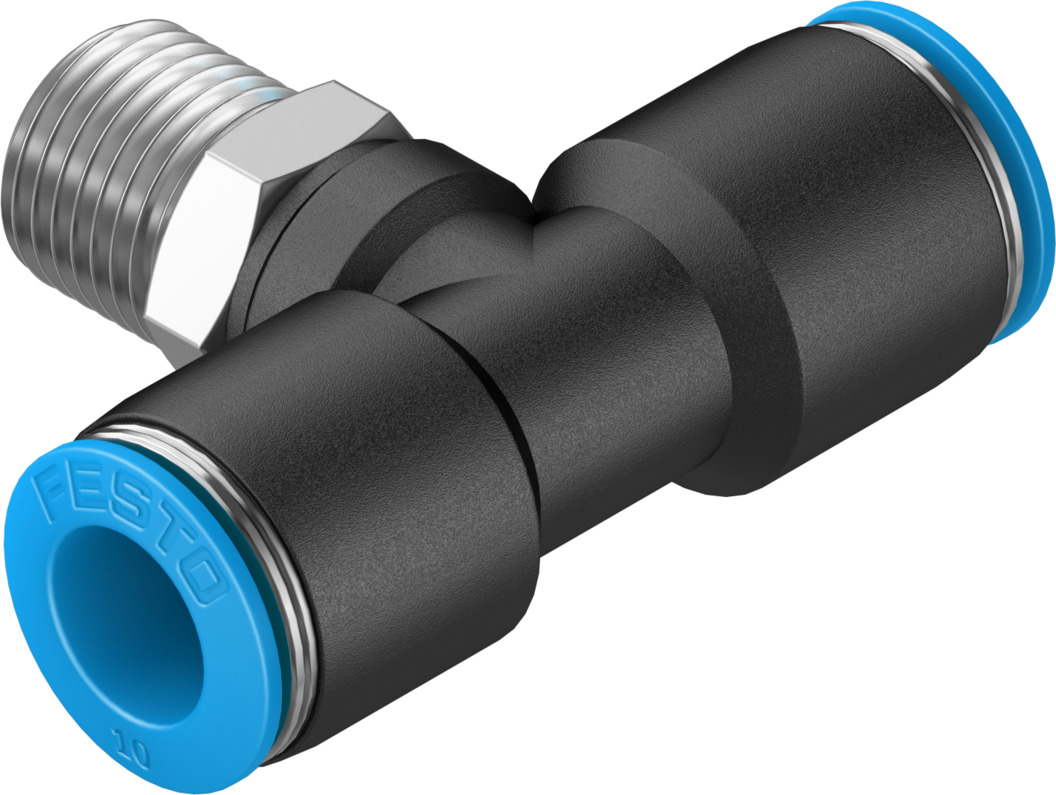

Вставной Т-образный фитинг

QST-1/4-10

153112

Цена: 380 ₽

Температура окружающей среды -10 °C ... 80 °C
Номинальный размер 8 мм
Пневматическое соединение, порт 1 Наружная резьба R1/4
Пневматическое соединение, порт 2 Для труб наружного диаметра 10 мм
Рабочее давление, зависящее от температуры -0,095 МПа ... 1,4 МПа
1
Загрузки
Вставной Т-образный фитинг
Вставной Т-образный фитинг
Вставной Т-образный фитинг
Вставной Т-образный фитинг
Вставной Т-образный фитинг
Температура окружающей среды -10 °C ... 80 °C
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Цвет фиксирующего кольца Синий
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Т-образная форма
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материал корпуса ПБТ
Фиксирующее кольцо из материала ПОМ
Резьбовая пробка из материала Никелированная латунь
Материальный компонент зажима трубопровода Высоколегированная нержавеющая сталь
Уплотнение трубопровода из материала Нитрильный каучук
Монтажное положение необязательный
Номинальный размер 8 мм
Номинальный крутящий момент 9 Нм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой
Примечание по рабочему давлению Давление воды: не более 0,6 МПа при максимальной температуре 50°C
Количество выходов 2
Количество линий подачи 1
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-] ... Вода (жидкая, не содержащая льда)
Рабочее давление, полный диапазон температур -0,095 МПа ... 0,6 МПа
Пневматическое соединение, порт 1 Наружная резьба R1/4
Пневматическое соединение, порт 2 Для труб наружного диаметра 10 мм
Вес продукта 31 г
Размер Стандарт
Размер упаковки 10
Рабочее давление, зависящее от температуры -0,095 МПа ... 1,4 МПа
Допуск на номинальный момент затяжки ± 20%
Тип крепления Внешний шестигранник, размер 14 мм
Тип уплотнения на резьбовой пробке Покрытие
