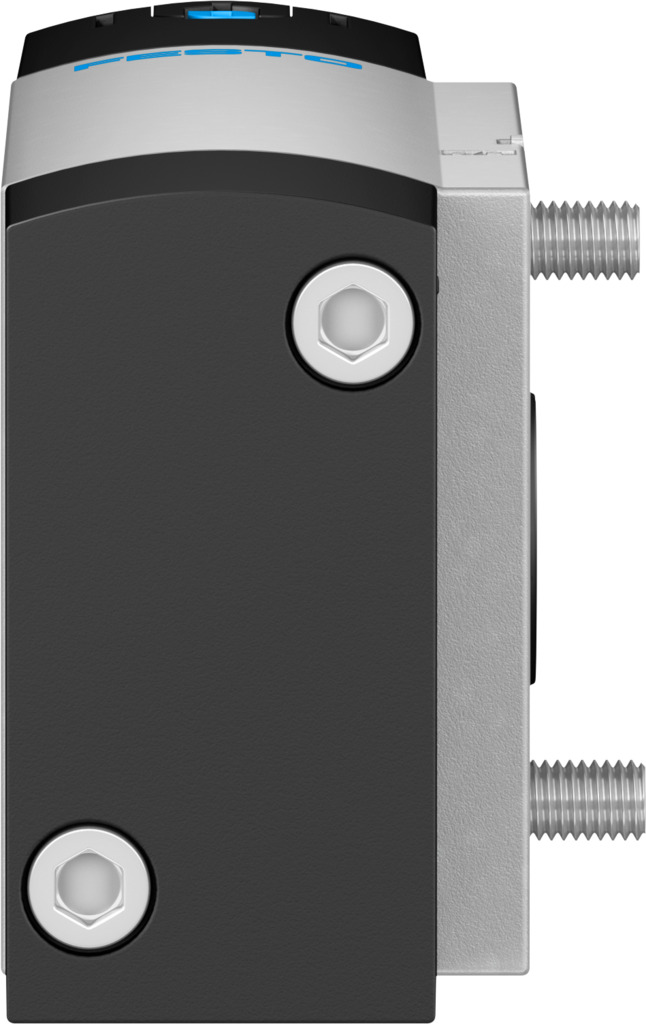

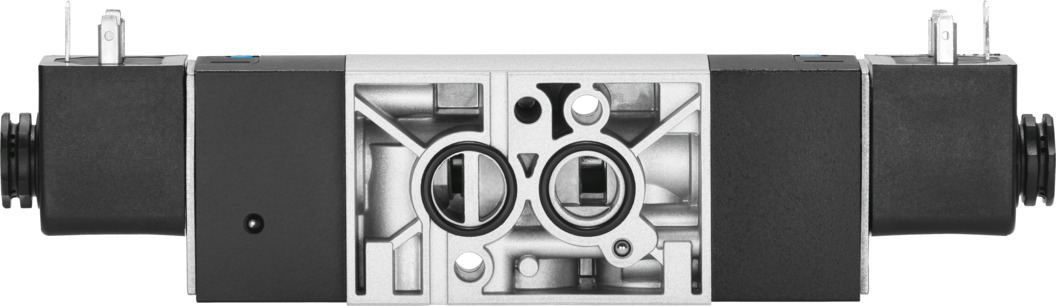

Электромагнитный клапан

VSNC-FTC-M52-MD-G14-FN-1A1

577297

Цена: 11 320 ₽

Дизайн Тарельчатое сиденье
Рабочее давление 0,25 МПа ... 0,8 МПа
Стандартный номинальный расход (стандартизирован по DIN 1343) 800 л/мин
Функция клапана 5/2-позиционный или 3/2-позиционный, с откидным верхом
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -20 °C ... 60 °C
Соединение с дыхательным аппаратом Не проложенный по каналу
Значение C 3,96 л/сбар
Орган, выдавший сертификат DNVGL-TAA000011J
Данные о характеристиках катушки 24 В постоянного тока: 0,7 Вт
Соответствует стандарту VDI/VDE 3845 (НАМЮР)
Строительная ширина 32 мм
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн Тарельчатое сиденье
Рабочий цикл 100%
Электрическое соединение Тип A ... Согласно EN 175301-803
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Винты из материала Оцинкованная сталь
Уплотнения из материала Нитрильный каучук
Температура среды -20 °C ... 60 °C
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,25 МПа ... 0,8 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Пневматическое соединение, порт 1 G1/4
Пневматическое соединение, порт 2 Рисунок порта НАМЮР
Пневматическое соединение, порт 3 G1/4
Пневматическое соединение, порт 4 Рисунок порта НАМЮР
Пневматическое соединение, порт 5 G1/4
Вес продукта 495 г
Принцип герметизации Мягкий
Отображение состояния сигнала С аксессуарами
Стандартный номинальный расход (стандартизирован по DIN 1343) 800 л/мин
Стандартный номинальный расход, возврат выхлопных газов 4->3 110 л/мин
Время выключения 120 мс
Время включения 16 мс
Символ 00991831
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана 5/2-позиционный или 3/2-позиционный, с откидным верхом
значение b 0.15
круг Подкладка
пневматический рабочий порт Рисунок порта НАМЮР
