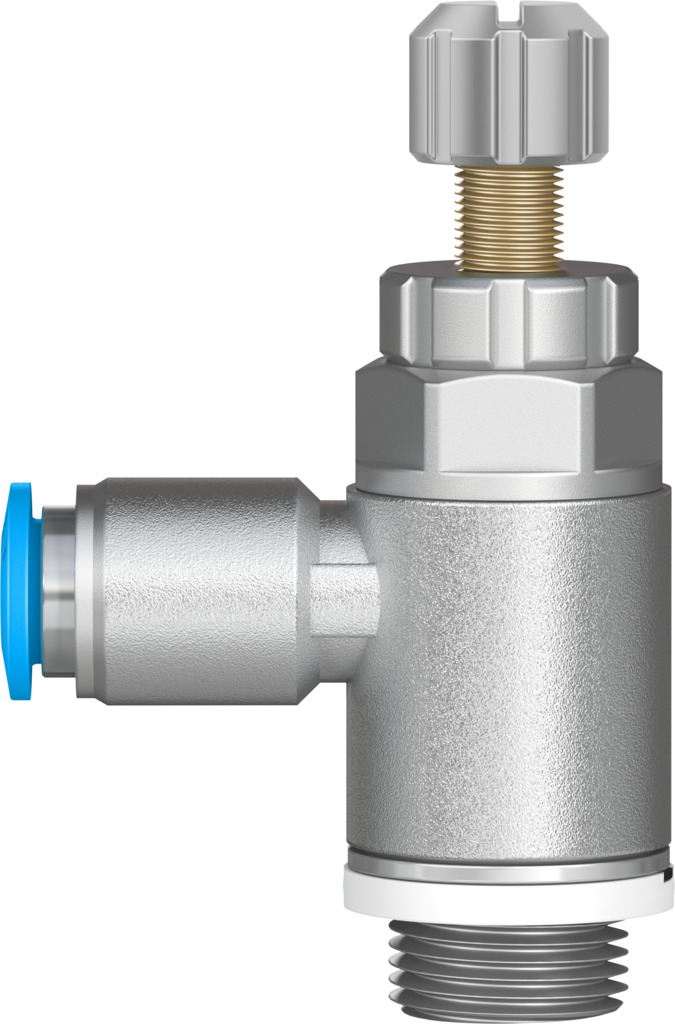

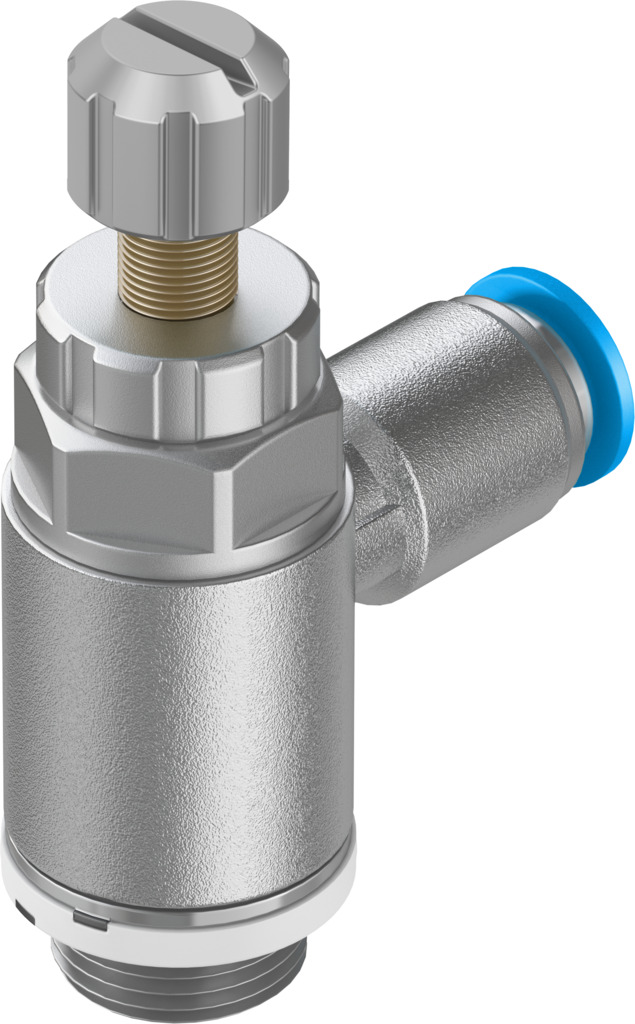

Обратный дроссель
GRLA-1/4-QS-8-RS-D
534339Цена: 910 ₽
| Регулировочный компонент | Винт с накаткой |
| Пневматическое соединение, порт 1 | QS-8 |
| Стандартный номинальный расход в направлении регулирования расхода | 475 л/мин |
| Функция клапана | Функция одностороннего управления потоком |
1
Загрузки
| Регулировочный компонент | Винт с накаткой |
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Морская классификация | Смотрите сертификат |
| Регулировочный винт для материала | Высоколегированная нержавеющая сталь |
| Полый болт из материала | Кованый алюминиевый сплав ... Анодированный |
| Головка с накаткой из материала | Кованый алюминиевый сплав ... Анодированный |
| Фиксирующее кольцо из материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Поворотный фитинг из материала | Цинк, отлитый под давлением |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный крутящий момент | 5 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,2 бар ... 10 бар |
| Рабочее давление, полный диапазон температур | 0,2 бар ... 10 бар |
| Пневматическое соединение, порт 1 | QS-8 |
| Пневматическое соединение, порт 2 | G1/4 |
| Вес продукта | 50 г |
| Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 720 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 610 л/мин.. 760 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 325 л/мин.. 500 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 475 л/мин |
| Температура хранения | -10 °C ... 40 °C |
| Символ | 00991452 |
| Тип крепления | Ввинчиваемый... Через наружную резьбу |
| Функция клапана | Функция одностороннего управления потоком |
-
