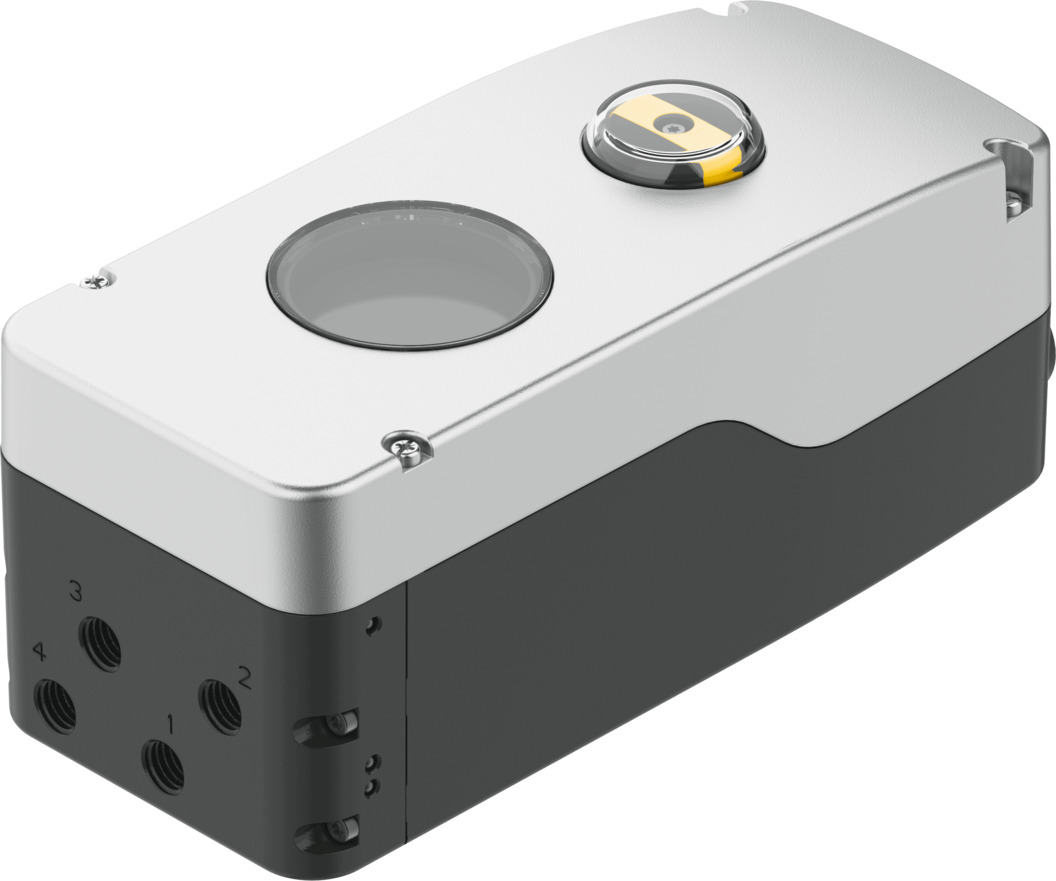

Позиционер

CMSH-S-VDE1-D-C-AL-G14-C1M20-HA-V2

8186700

Цена: по запросу

цифровой вход, диапазон сигнала 4 - 20 мА с HART
1
Загрузки
Позиционер
Позиционер
Расход воздуха при Δp = 6 бар 270 л/мин
Аналоговые входы, защита от перегрузки <65 ма
Аналоговые выходы, защита от перегрузки да
Аналоговые выходы, номинальный ток короткого замыкания да
Аналоговые входы, электрическая изоляция да
Аналоговые входы, входное сопротивление 480 Ом при 20 мА
Аналоговые выходы, принцип действия Регулируемый источник питания с внешним питанием
Аналоговые выходы с гальванической развязкой да
Аналоговые выходы, защита от обратной полярности да
Аналоговые выходы, напряжение питания 24 В
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по взрывозащите (ATEX)
Кабельный фитинг 2x M20x1,5
Характеристика входных сигналов 2x в соответствии с IEC 61131-2, тип 3
Климатическая категория 1K5 по EN 60721 для хранения... 4K3 по EN 60721 для эксплуатации
Сопротивление соединению 3 Ком ... 80 Ком
Время цикла 20 мс
Дизайн Цифровой электропневматический позиционер
Конструктивные характеристики Безопасное положение - пневматические выпускные отверстия закрыты
Цифровые входы, электрическая изоляция да
Цифровые входы, защита от перегрузки 33 В
Цифровые входы, защита от обратной полярности да
Цифровые выходы, электрическая изоляция да
Цифровые выходы, защита от перегрузки Да, <30 В
Цифровые выходы, номинальный ток короткого замыкания да
Цифровые выходы, напряжение питания 8,2 В ... 24 В
Дисплей ЖК-дисплей с возможностью поворота на 90° с помощью программного обеспечения
Электрическое подключение 1, тип подключения Клеммная колодка
Электрическое соединение 1, соединительная система Подпружиненная клемма
Электрическое подключение 1, функция Аналоговый вход ... Цифровой вход
Электрическое подключение 1, количество соединений/жил 7
Электрическое подключение 2, тип подключения Клеммная колодка
Электрическое соединение 2, соединительная система Подпружиненная клемма
Электрическое соединение 2, функция 2 цифровых выхода ... Аналоговый выход
Электрическое подключение 2, количество соединений/жил 8
Принцип действия измерительной системы Потенциометр
Материальная муфта Высоколегированная нержавеющая сталь
Материал корпуса Алюминий с порошковым покрытием
Материальный экран ПК
Винты из материала Оцинкованная сталь
Уплотнения из материала EPDM ... NBR
Материальный вал Высоколегированная нержавеющая сталь
Максимальная длина кабеля 30 м для внешнего датчика положения... Экранированный
Режим работы Двойного действия
Монтажное положение необязательный
Номинальная высота использования <= 2000 м сн.
Примечание о температуре окружающей среды Температура на дисплее: -30 - 80°C
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна... Максимальный размер частиц 40 мкм
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Категория перенапряжения ii
Пневматическое соединение G1/4
Степень загрязнения 3
Вес продукта 2640 г
Защита от обратной полярности да
Диапазон измерения град.... 115 град
Параметры настройки С помощью дисплея и клавиш
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -40 °C ... 80 °C
Коммутационный выход 2x в соответствии с IEC 60947-5-6 или 2x в соответствии с DIN EN 61131-2 тип 2, переключаемый
Тип крепления С аксессуарами ... Соответствует стандарту VDI/VDE 3845
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
цифровой вход, диапазон сигнала 4 - 20 мА с HART
цифровой выход, диапазон сигнала 4-20 мА
