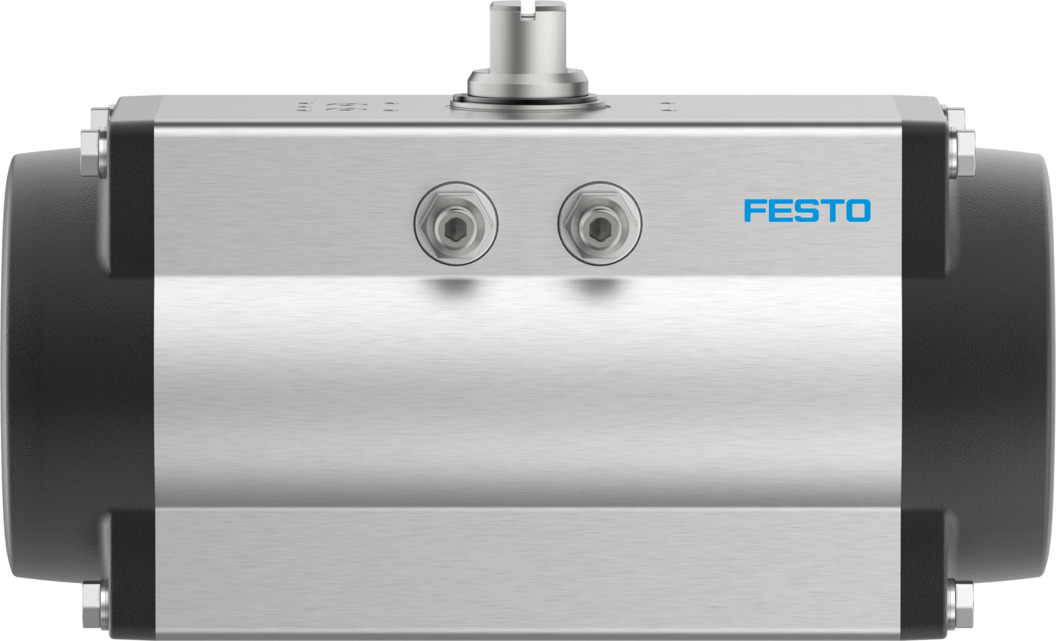

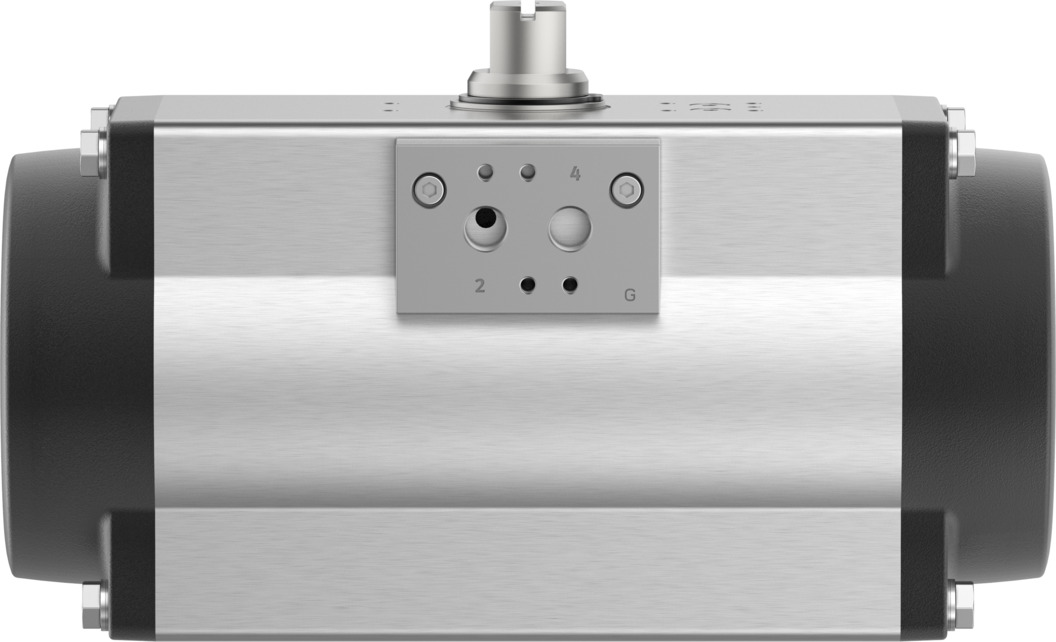

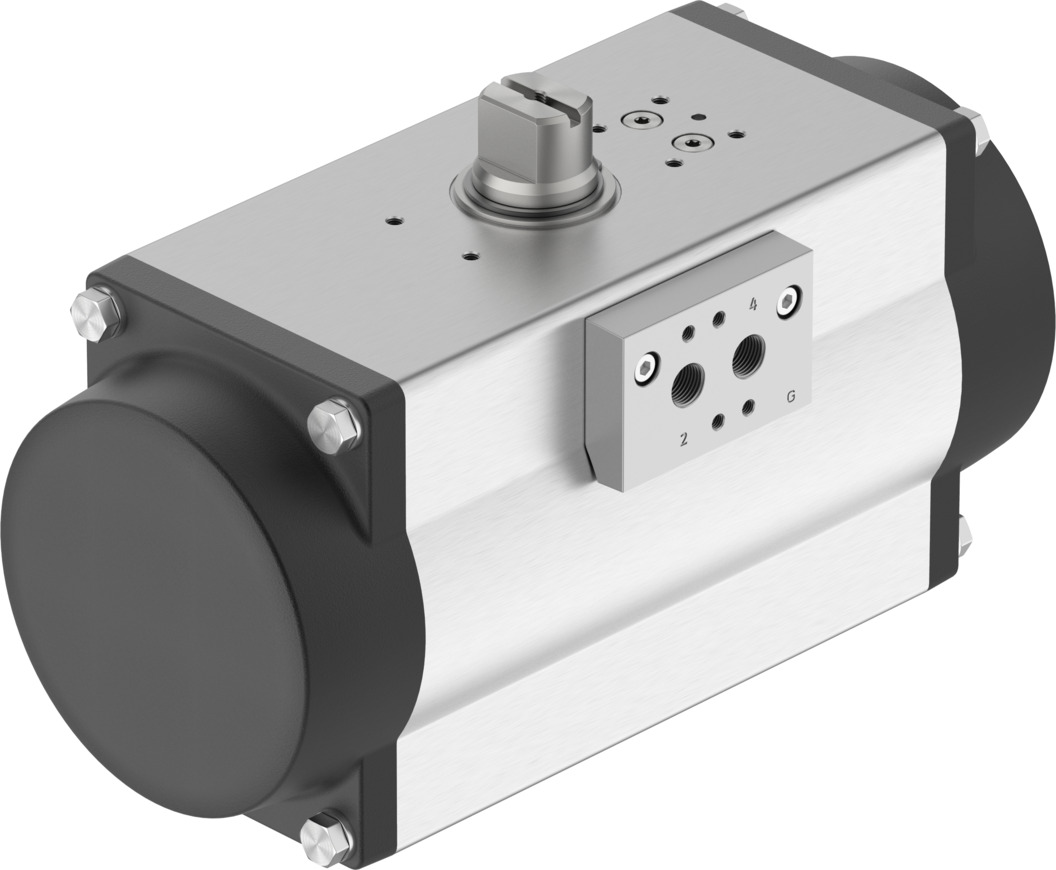

Поворотный привод

DFPD-300-RP-90-RS60-F10-R3-C-VDE2

8102859

Цена: по запросу

Рисунок отверстий во фланце F10 (Число оборотов)
Пневматическое соединение G1/4
Соединение с валом T22
Угол поворота 90 °
Крутящий момент при номинальном рабочем давлении и угле поворота 0° 221 Нм
1
Загрузки
Поворотный привод
Поворотный привод
Поворотный привод
Поворотный привод
Поворотный привод
Пыль категории ATEX II 2D
Газ категории ATEX II 2G
Расход воздуха при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° 11 л
Температура окружающей среды -20 °C ... 80 °C
Давление разрыва 24 бар
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по взрывозащите (ATEX)
Орган, выдавший сертификат DNV TAP00001CE ... Немецкая комиссия технического контроля (TÜV) Rheinland 968/V 1106.01/2023
Сертифицирован по требованиям безопасности в соответствии с ISO 13849 и IEC 61508 (SIL) Продукт может использоваться в системах SRP/CS до SIL 2 (низкий спрос)... Продукт может использоваться в системах SRP/CS до SIL 1 (высокий спрос).
Направление закрытия Закрывается справа
Точка подключения позиционера и датчика положения соответствует стандарту VDI/VDE 3845 типоразмер AA 2
Дизайн Реечная передача
Тип устройства в соответствии с VDMA 66413 Предохранительное устройство
Диапазон регулировки конечного положения при 0° -5 °.. 5 °
Диапазон регулировки конечного положения при номинальном угле поворота -5 °.. 5 °
Взрывоопасная температура окружающей среды -20 °C <= Ta <= +80 °C
Тип защиты от взрыва и воспламенения пыли Относительная температура окружающей среды T105°C, Дб X
Тип защиты от взрывозащиты для газа Например, h IIC T4 Гб X
Защита от взрыва Зона 1 (ATEX) ... Зона 1 (UKEX)
Сертификация взрывозащиты за пределами ЕС База данных EPL (ГБ) ... База данных EPL (ГБ)
Фитинговое соединение соответствует стандарту Стандарт ISO 5211
Рисунок отверстий во фланце F10 (Число оборотов)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Морская классификация Смотрите сертификат
Материальный подшипник ПОМ
Материальный кулачок Сталь
Материальное покрытие Анодированный кованый алюминиевый сплав
Материал корпуса Анодированный кованый алюминиевый сплав
Материальный поршень Алюминий, отлитый под давлением
Винты из материала Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Материальный вал Высоколегированная нержавеющая сталь
Материальная пружина Пружинная сталь
Материальная основа Анодированный кованый алюминиевый сплав
Среднее время до опасного отказа (MTTFd) 1126 лет
Режим работы Однократного действия
Монтажное положение необязательный
Номинальное рабочее давление 0,6 МПа
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Температура росы не менее чем на 10°C ниже температуры окружающей среды... Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой).
Примечание по крутящему моменту Рабочий крутящий момент привода не должен превышать максимально допустимого крутящего момента, указанного в стандарте ISO 5211, в зависимости от размера монтажного фланца и муфты.
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,2 МПа ... 0,8 МПа
Пневматическое соединение G1/4
Вероятность отказа по требованию (PFD) 7.8Е-4
Вероятность выхода из строя в час (PFH) 1.01Е-7
Вес продукта 12877 г
Уровень целостности системы безопасности (SIL) До уровня SIL 2 в режиме низкого потребления... До уровня SIL 3 в избыточной архитектуре
Функция безопасности Функция безопасности заключается в переключении привода в заданное положение предохранительного отключения при отключении подачи сжатого воздуха и опорожнении камеры пружины. Это переключение осуществляется за счет усилия пружины в сборе.
Соединение с валом T22
Глубина подсоединения вала 24 мм
Размер привода клапана 300
Момент возврата пружины при угле поворота 0° 108,4 Нм
Момент возврата пружины при угле поворота 90° 214,1 Нм
Температура хранения -20 °C ... 60 °C
Угол поворота 90 °
Символ 00991266
Крутящий момент при номинальном рабочем давлении и угле поворота 0° 221 Нм
Крутящий момент при номинальном рабочем давлении и угле поворота на 90° 115,3 Нм
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями EX по Великобритании
Соединение клапана соответствует стандарту VDI/VDE 3845 (НАМЮР)
