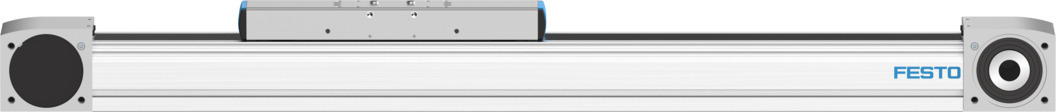

Зубчато-ременная ось

ELGA-TB-KF-120-600-0H

8041866

Цена: 295 260 ₽

Максимальное усилие подачи Fx 1300 Н
Точность повторения ±0,08 мм
Размер 120
Рабочий ход 600 мм
1
Загрузки
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
2-й момент из области Iy 1264580 мм⁴
2-й момент из области Из 4365790 мм⁴
Дополнительный вес на ход 10 мм 106 г
Температура окружающей среды -10 °C ... 60 °C
Базовый вес для хода 0 мм 15680 г
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Расстояние между поверхностью скольжения и центром направляющей 70 мм
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Эффективный диаметр ведущей шестерни 52,52 мм
Постоянная подача 165 мм/U
Момент трения, не зависящий от нагрузки 2,8 Нм
Принцип действия измерительной системы Дополнительный
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20240 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 25355 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода 2,15 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 6,9 кгсм2
Момент инерции массы JO 40,99 кг/см2
Массовый момент инерции JW для дополнительного скольжения 28,91 кгсм2
Материал покрывающей ленты Полоса из нержавеющей стали
Материальная крышка привода Кованый алюминиевый сплав ... Анодированный
Материальный направляющий брус Закаленная сталь... Антикоррозийное покрытие
Направляющий выступ для материала Закаленная сталь
Профиль материала Кованый алюминиевый сплав ... Анодированный
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Кованый алюминиевый сплав ... Анодированный
Материал зубчатого ремня Полихлоропреновый или нитриловый каучук (NBR) со стеклокордом и нейлоновым покрытием
Зажимной элемент зубчатого ремня из материала Литье из нержавеющей стали
Максимальное ускорение 50 м/с2
Максимальный крутящий момент привода 34,1 Нм
Максимальное усилие подачи Fx 1300 Н
Максимальное усилие Fy 5500 Н
Максимальное усилие на общей оси 5500 Н
Максимальное усилие Fz 6890 Н
Максимальное усилие на общей оси Fz 6890 Н
Максимальное передаточное сопротивление при работе на холостом ходу 76,2 Н
Максимальный момент Mx 104 Нм
Максимальный момент Mx на общей оси 104 Нм
Максимальный момент Моего 680 Нм
Максимальный момент на моей общей оси 680 Нм
Максимальный момент Mz 680 Нм
Максимальный момент Mz на общей оси 680 Нм
Максимальная скорость 5 м/с
Монтажное положение необязательный
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 383 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 2502 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 2502 Нм
Примечание по материалам Соответствует требованиям RoHS
Контрольный срок службы 5000 км
Точность повторения ±0,08 мм
Размер 120
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Запас хода мм
Шаг зубчатого ремня 5 мм
Момент инерции крутящей массы It 435680 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Вес дополнительной направляющей 3240 г
Вес ползуна 4190 г
Рабочий ход 600 мм
