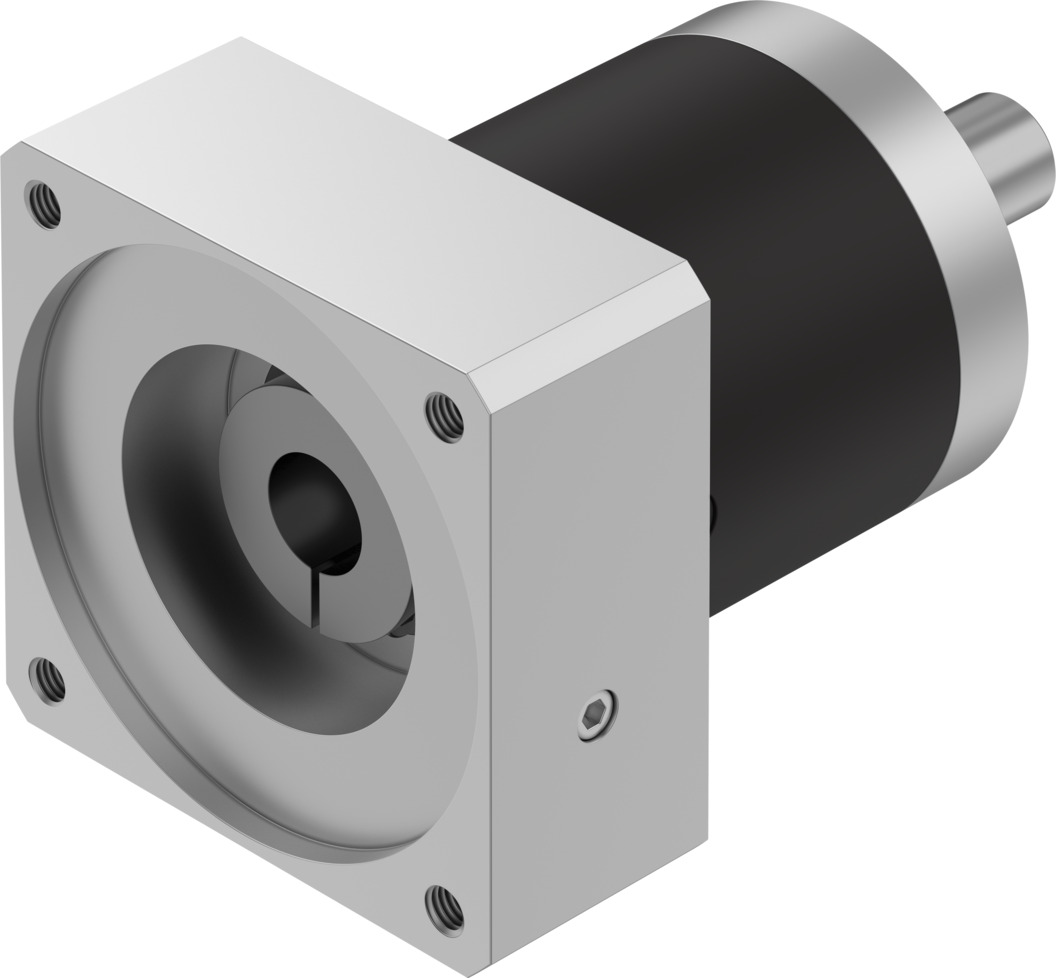

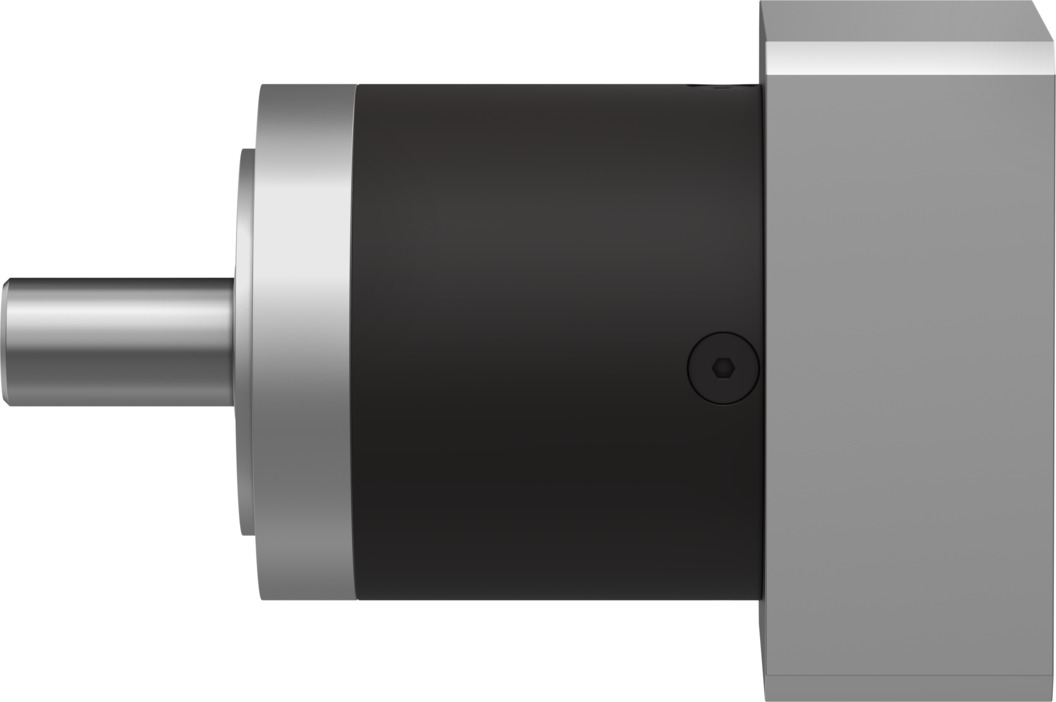

Редукторный узел
EMGA-80-P-G20-SAS-100
8141752Цена: по запросу
| Постоянный выходной крутящий момент | 120 Нм |
| Передаточное число зубчатой передачи | 20:1 |
| Максимальная скорость привода | 7000 об/мин |
| Жесткость при кручении | 10,4 Нм/угловая минута |
| Тип редуктора | Планетарная передача |
1
Загрузки
| Постоянный выходной крутящий момент | 120 Нм |
| Степень защиты | IP54 |
| Размер фланца редуктора | 80 мм |
| Интерфейс редуктора, приводной вал | 100А |
| Интерфейс редуктора, выходной вал | 80 Г |
| Передаточное число зубчатой передачи | 20:1 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Массовый момент инерции зубчатого колеса | 0,406 кгсм2 |
| Максимальная скорость привода | 7000 об/мин |
| Максимальная эффективность | 96 % |
| Максимальный выходной крутящий момент | 192 Нм |
| Размер фланца двигателя | 100 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая температура редуктора | -25 °C ... 90 °C |
| Вес продукта | 2800 г |
| Зазор при кручении | 0,15 град |
| Жесткость при кручении | 10,4 Нм/угловая минута |
| Тип редуктора | Планетарная передача |
-
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10
-
10 -
10
-
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10 -
10
-
Скачать документацию
Внешняя ссылкаИнструкция по монтажу двигателя PLE / EMGA
-
Скачать документацию
Внешняя ссылка
Инструкция по монтажу двигателя PLQE / EMGA
-
Скачать документацию
Инструкции по сборке
НОЙГАРТ-ПЛЕ-D5
