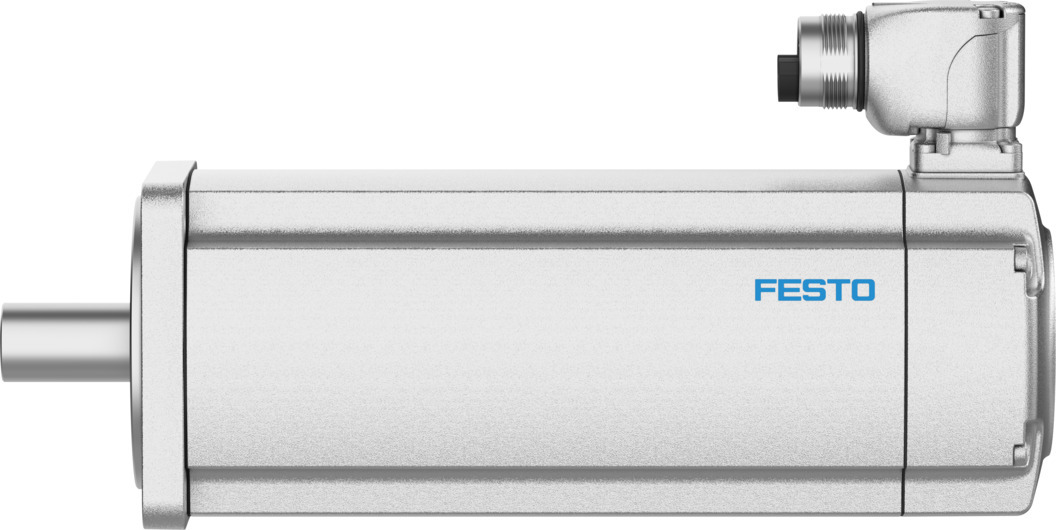

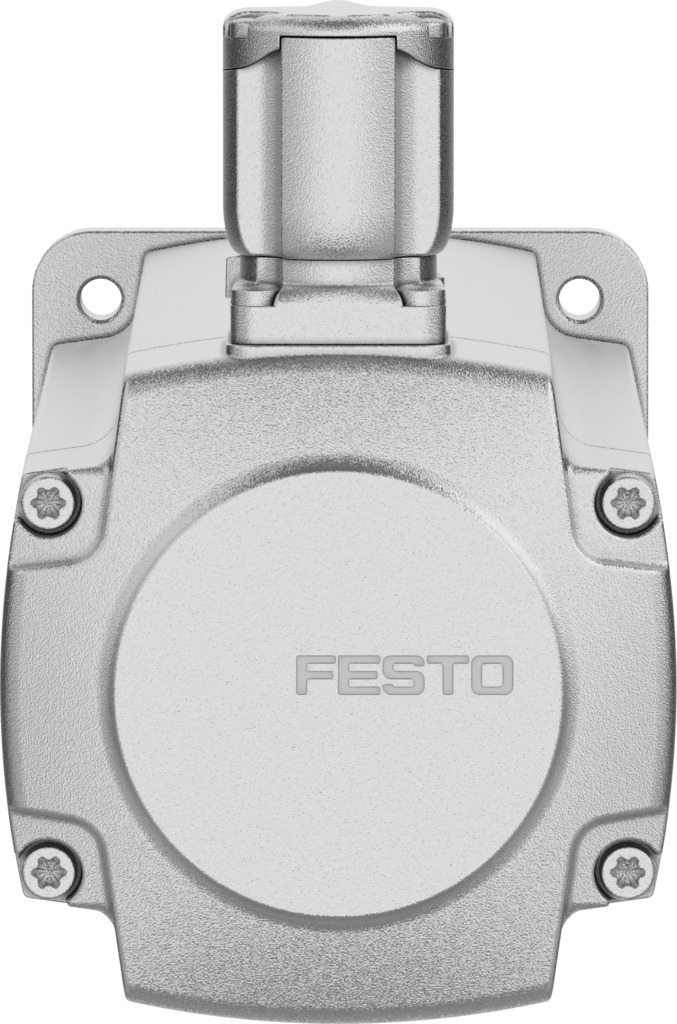

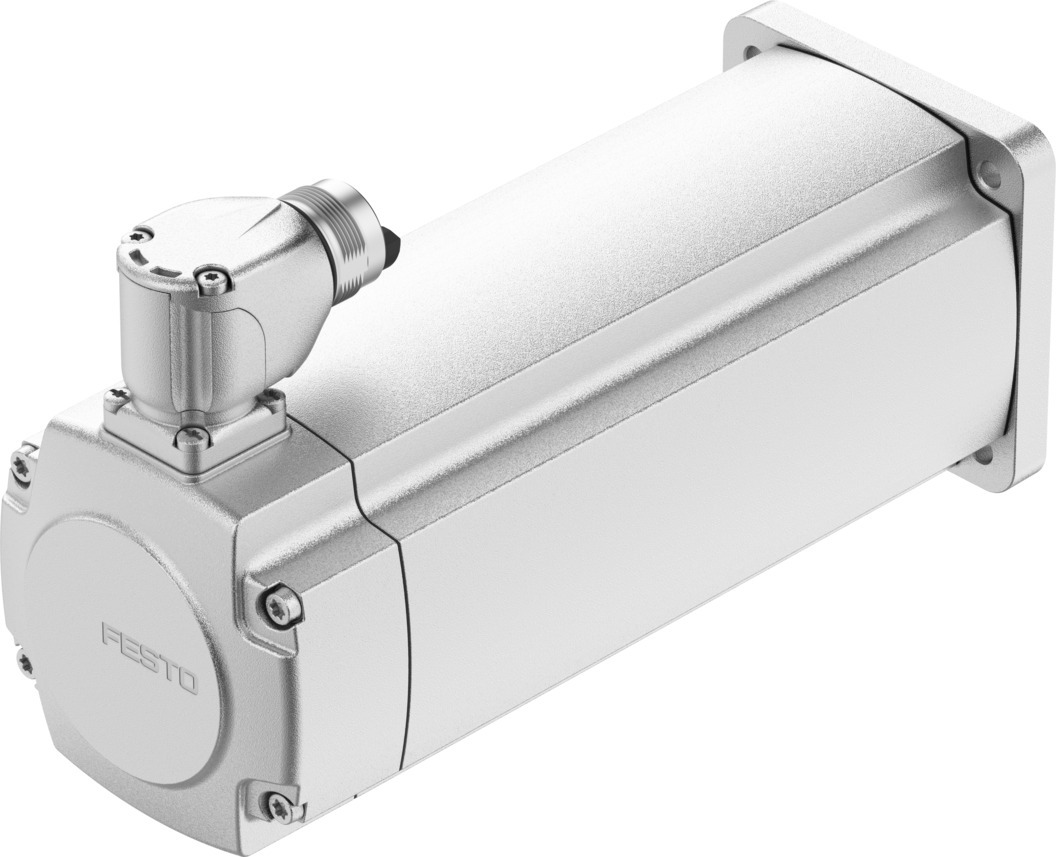

Серводвигатель

EMMT-AS-80-L-HS-RMYB

8160653

Цена: по запросу

Максимальная скорость вращения 8540 об/мин
Номинальное рабочее напряжение постоянного тока 680 В
Номинальная мощность двигателя 910 Вт
Момент останова 3,5 Нм
1
Загрузки
Серводвигатель
Серводвигатель
Серводвигатель
Серводвигатель
Серводвигатель
Температура окружающей среды -40 °C ... 40 °C
Угловое ускорение 100000 рад/с2
Утверждение Торговая марка RCM... Немецкий совет технического контроля (TÜV)
Качество баланса G 2,5
Срок службы подшипника в номинальных условиях 20000 ч
Время срабатывания тормоза 30 мс
Индуктивность тормозной катушки 900 мЧ
Сопротивление тормозной катушки 38,4 Ом
Потребляемый тормозной ток 0,63 А
Удерживающий момент тормоза 7 Нм
Время отрыва тормоза 45 мс
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по низкому напряжению
Орган, выдавший сертификат TÜV 968/ИНС 464.00/24 ... UL E342973
Концентричность, соосность, осевое биение в соответствии со спецификацией DIN 42955 N
Соответствует стандарту МЭК 60034
Постоянный ток остановки 4.3 А
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Задержка срабатывания тормоза постоянного тока 4 мс
Степень защиты Степень защиты IP40
Момент фиксации <1,0% от пикового крутящего момента
Продолжительность использования Тм, подкомпонента 20 лет, датчик положения ротора
Электрическая постоянная времени 7 мс
Электрическое соединение 1, схема подключения 00995913
Электрическое подключение 1, тип подключения Гибридный штекер
Электрическое соединение 1, соединительная система М23х1
Электрическое подключение 1, количество соединений/жил 15
Энергоэффективность ENEFF (CN) / Класс 2
Код интерфейса, выход двигателя из строя 80 ПЕНСОВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции тормоза 0,459 кгсм2
Максимальная скорость холостого хода тормоза 10000 об/мин
Максимальное трение при торможении 12000 Дж
Максимальная высота установки 4000 м
Максимальная механическая скорость 14000 об/мин
Максимальная скорость вращения 8540 об/мин
Максимальная температура намотки 155 °C
Максимальный PL и категория Уровень производительности e, категория 3... Смотрите документацию пользователя
Максимальная СИЛА Уровень безопасности 3... Смотрите документацию пользователя
Измерительный фланец 250 x 250 x 15 мм, сталь
Постоянная двигателя 0,82 Нм/А
Тип двигателя в соответствии с EN 60034-7 В B5 ... В V1
Монтажное положение необязательный
Номинальный ток двигателя 3,5 А
Номинальное рабочее напряжение постоянного тока 680 В
Номинальная мощность двигателя 910 Вт
Номинальная скорость вращения 3000 об/мин
Номинальный крутящий момент 2,9 Нм
Примечание о температуре окружающей среды До 80°C со снижением на -1,5% на градус Цельсия
Примечание о степени защиты Степень защиты IP40 для вала двигателя без уплотнения вращающегося вала... Степень защиты IP65 для вала двигателя с уплотнением вращающегося вала
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на Макса. высота установки Начиная с 1000 м: только со снижением на -1,0% на 100 м
Количество аварийных остановок в час 1
Количество пар полюсов 5
Рабочее напряжение постоянного тока для тормоза 24 В
PFHd, подкомпонент 15 x 10E-9, кодирующий преобразователь
Пиковый ток 17,5 А
Максимальный крутящий момент 9,9 Нм
Допустимая осевая нагрузка на вал 120 Н
Допустимая радиальная нагрузка на вал 620 Н
Индуктивность фазной обмотки 12,6 млн ч
Сопротивление фазной обмотки 2,69 Ом
Степень загрязнения 2
Потребляемая мощность, тормоз 15 Вт
Вес продукта 4120 г
Класс защиты согласно EN 60034-1 S1
Относительная влажность воздуха 0 - 90%
Интерфейс датчика положения ротора ЭнДат® 22
Датчик положения ротора Абсолютный многооборотный датчик безопасности
Датчик положения ротора, принцип измерения с помощью энкодера Индуктивный
Разрешение датчика положения ротора 19 бит
Предохранительное устройство Предохранительное устройство
Вспомогательная функция безопасности до PL d, кат. 3 Надежная запись и передача данных о положении за один оборот
Вспомогательная функция безопасности до уровня PL e, кат. 3 Надежная запись и передача данных о положении за один оборот, только с помощью дополнительного программного обеспечения в сервоприводе
Вспомогательные функции безопасности до уровня SIL2 Надежная запись и передача данных о положении за один оборот
Вспомогательные функции безопасности до уровня SIL3 Надежная запись и передача данных о положении за один оборот, только с помощью дополнительного программного обеспечения в сервоприводе
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Момент останова 3,5 Нм
Постоянный крутящий момент при остановке 0,93 Нм/А
Температура хранения -40 °C ... 70 °C
Циклы переключения удерживающего тормоза 10 миллионов срабатываний на холостом ходу (без трения!)
Температурный класс согласно EN 60034-1 F
Контроль температуры Цифровая передача температуры двигателя с помощью EnDat® 2.2
Тепловое сопротивление 0,68 К/Вт
Тепловая постоянная времени 48 мин
Общее тормозное трение 2400 кДж
Суммарный массовый момент инерции выходной мощности 1,993 кгсм2
Тип переключателя обмотки Звезда внутри
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Постоянное напряжение от фазы к фазе 56 МВт/мин
Поперечная индуктивность обмотки Lq (фаза) 9,45 млн ч
Продольная индуктивность обмотки Ld (фаза) 7,5 млн ч
датчик положения ротора, рабочее напряжение постоянного тока 5 В
датчик положения ротора, диапазон рабочих напряжений постоянного тока 3,6 В ... 14 В
датчик положения ротора с возможностью определения абсолютных оборотов 4096
датчик положения ротора, обозначение производителя Коэффициент полезного действия 1131
датчик положения ротора, значения положения за один оборот 524288
датчик положения ротора, системная точность измерения угла -120 угловых секунд ... 120 угловых секунд
