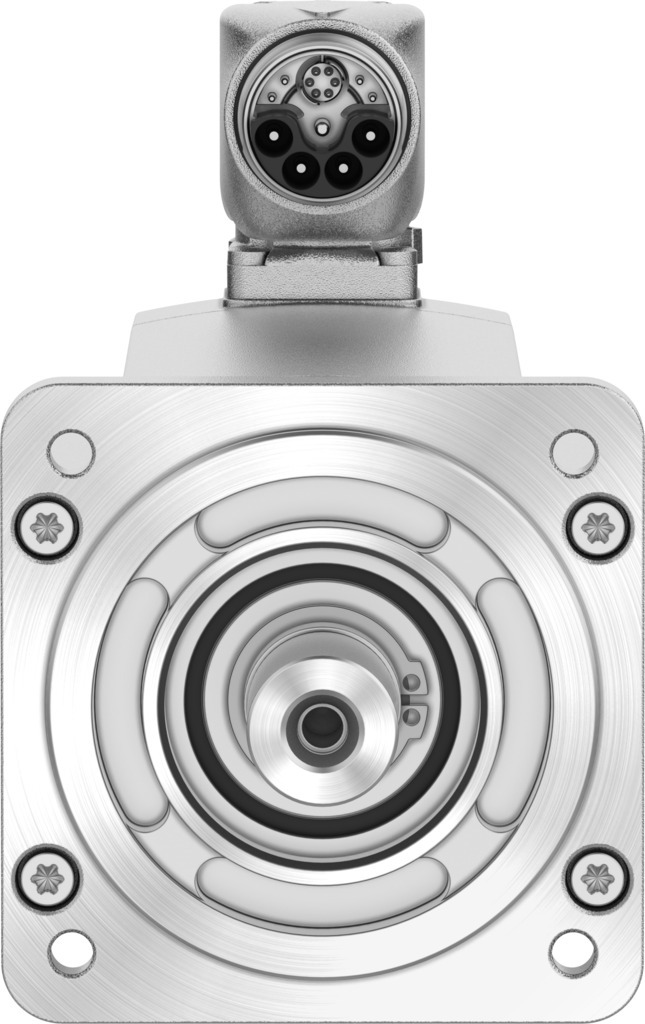

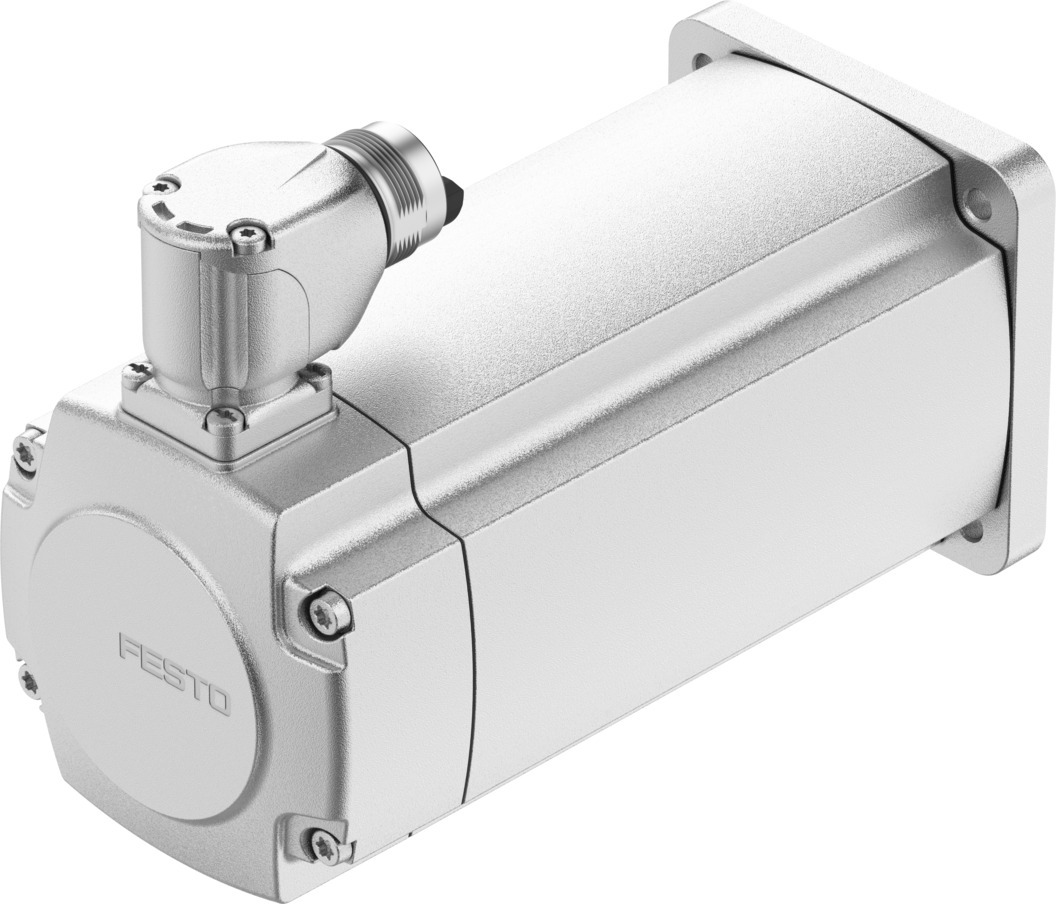

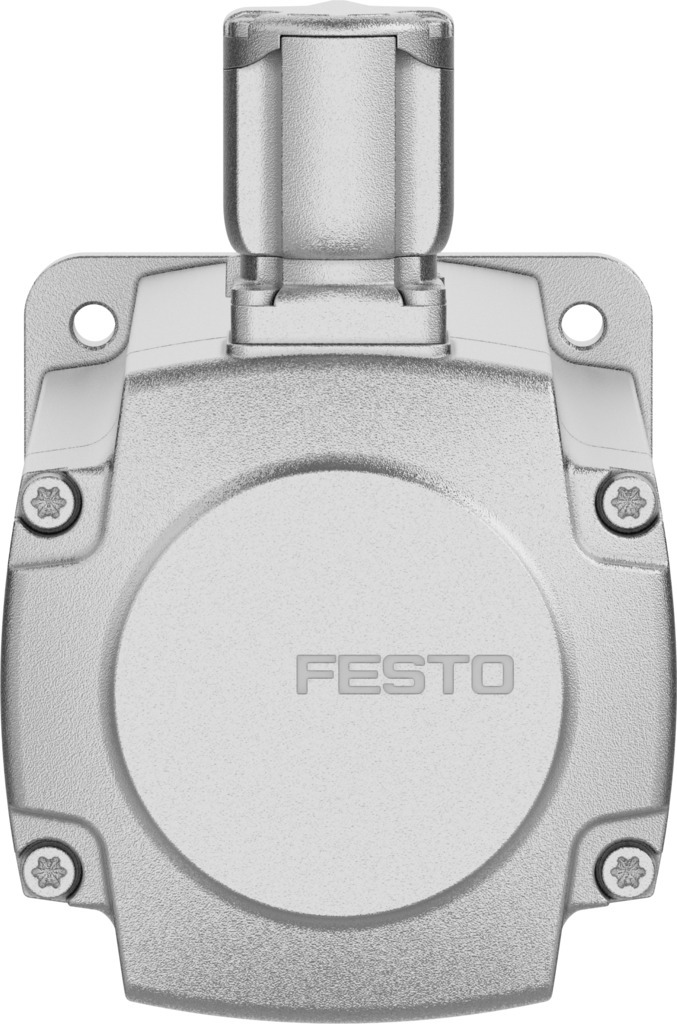

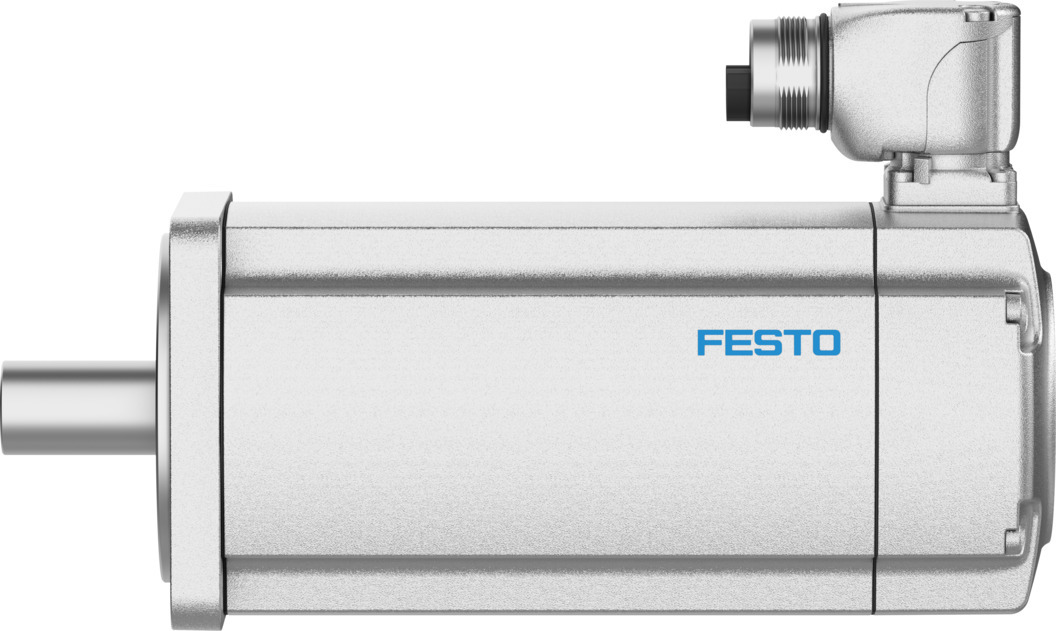

Серводвигатель

EMMT-AS-80-S-LS-RMYB

8160643

Цена: по запросу

Максимальная скорость вращения 6700 об/мин
Номинальное рабочее напряжение постоянного тока 325 В
Номинальная мощность двигателя 408 Вт
Момент останова 1,46 Нм
1
Загрузки
Серводвигатель
Серводвигатель
Серводвигатель
Серводвигатель
Серводвигатель
Температура окружающей среды -40 °C ... 40 °C
Угловое ускорение 100000 рад/с2
Утверждение Торговая марка RCM... Немецкий совет технического контроля (TÜV)
Качество баланса G 2,5
Срок службы подшипника в номинальных условиях 20000 ч
Время срабатывания тормоза 15 мс
Индуктивность тормозной катушки 1000 мЧ
Сопротивление тормозной катушки 48 Ом
Потребляемый тормозной ток 0,5 А
Удерживающий момент тормоза 4,5 Нм
Время отрыва тормоза 55 мс
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по низкому напряжению
Орган, выдавший сертификат TÜV 968/ИНС 464.00/24 ... UL E342973
Концентричность, соосность, осевое биение в соответствии со спецификацией DIN 42955 N
Соответствует стандарту МЭК 60034
Постоянный ток остановки 3.1 А
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Задержка срабатывания тормоза постоянного тока 3 мс
Степень защиты Степень защиты IP40
Момент фиксации <1,0% от пикового крутящего момента
Продолжительность использования Тм, подкомпонента 20 лет, датчик положения ротора
Электрическая постоянная времени 4,9 мс
Электрическое соединение 1, схема подключения 00995913
Электрическое подключение 1, тип подключения Гибридный штекер
Электрическое соединение 1, соединительная система М23х1
Электрическое подключение 1, количество соединений/жил 15
Код интерфейса, выход двигателя из строя 80 ПЕНСОВ
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции тормоза 0,249 кгсм2
Максимальная скорость холостого хода тормоза 10000 об/мин
Максимальное трение при торможении 8200 Дж
Максимальная высота установки 4000 м
Максимальная механическая скорость 14000 об/мин
Максимальная скорость вращения 6700 об/мин
Максимальная температура намотки 155 °C
Максимальный PL и категория Уровень производительности e, категория 3... Смотрите документацию пользователя
Максимальная СИЛА Уровень безопасности 3... Смотрите документацию пользователя
Измерительный фланец 250 x 250 x 15 мм, сталь
Постоянная двигателя 0,48 Нм/А
Тип двигателя в соответствии с EN 60034-7 В B5 ... В V1
Монтажное положение необязательный
Номинальный ток двигателя 2.7 А
Номинальное рабочее напряжение постоянного тока 325 В
Номинальная мощность двигателя 408 Вт
Номинальная скорость вращения 3000 об/мин
Номинальный крутящий момент 1,3 Нм
Примечание о температуре окружающей среды До 80°C со снижением на -1,5% на градус Цельсия
Примечание о степени защиты Степень защиты IP40 для вала двигателя без уплотнения вращающегося вала... Степень защиты IP65 для вала двигателя с уплотнением вращающегося вала
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на Макса. высота установки Начиная с 1000 м: только со снижением на -1,0% на 100 м
Количество аварийных остановок в час 1
Количество пар полюсов 5
Рабочее напряжение постоянного тока для тормоза 24 В
PFHd, подкомпонент 15 x 10E-9, кодирующий преобразователь
Пиковый ток 8.4 А
Максимальный крутящий момент 2,8 Нм
Допустимая осевая нагрузка на вал 120 Н
Допустимая радиальная нагрузка на вал 620 Н
Индуктивность фазной обмотки 16,3 млн ч
Сопротивление фазной обмотки 4,93 Ом
Степень загрязнения 2
Потребляемая мощность, тормоз 12 Вт
Вес продукта 2720 г
Класс защиты согласно EN 60034-1 S1
Относительная влажность воздуха 0 - 90%
Интерфейс датчика положения ротора ЭнДат® 22
Датчик положения ротора Абсолютный многооборотный датчик безопасности
Датчик положения ротора, принцип измерения с помощью энкодера Индуктивный
Разрешение датчика положения ротора 19 бит
Предохранительное устройство Предохранительное устройство
Вспомогательная функция безопасности до PL d, кат. 3 Надежная запись и передача данных о положении за один оборот
Вспомогательная функция безопасности до уровня PL e, кат. 3 Надежная запись и передача данных о положении за один оборот, только с помощью дополнительного программного обеспечения в сервоприводе
Вспомогательные функции безопасности до уровня SIL2 Надежная запись и передача данных о положении за один оборот
Вспомогательные функции безопасности до уровня SIL3 Надежная запись и передача данных о положении за один оборот, только с помощью дополнительного программного обеспечения в сервоприводе
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Момент останова 1,46 Нм
Постоянный крутящий момент при остановке 0,57 Нм/А
Температура хранения -40 °C ... 70 °C
Циклы переключения удерживающего тормоза 10 миллионов срабатываний на холостом ходу (без трения!)
Температурный класс согласно EN 60034-1 F
Контроль температуры Цифровая передача температуры двигателя с помощью EnDat® 2.2
Тепловое сопротивление 0,95 К/Вт
Тепловая постоянная времени 42 мин
Общее тормозное трение 580 кДж
Суммарный массовый момент инерции выходной мощности 0,897 кгсм2
Тип переключателя обмотки Звезда внутри
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Постоянное напряжение от фазы к фазе 34,3 МВт/мин
Поперечная индуктивность обмотки Lq (фаза) 12,2 млн ч
Продольная индуктивность обмотки Ld (фаза) 10,2 млн ч
датчик положения ротора, рабочее напряжение постоянного тока 5 В
датчик положения ротора, диапазон рабочих напряжений постоянного тока 3,6 В ... 14 В
датчик положения ротора с возможностью определения абсолютных оборотов 4096
датчик положения ротора, обозначение производителя Коэффициент полезного действия 1131
датчик положения ротора, значения положения за один оборот 524288
датчик положения ротора, системная точность измерения угла -120 угловых секунд ... 120 угловых секунд
