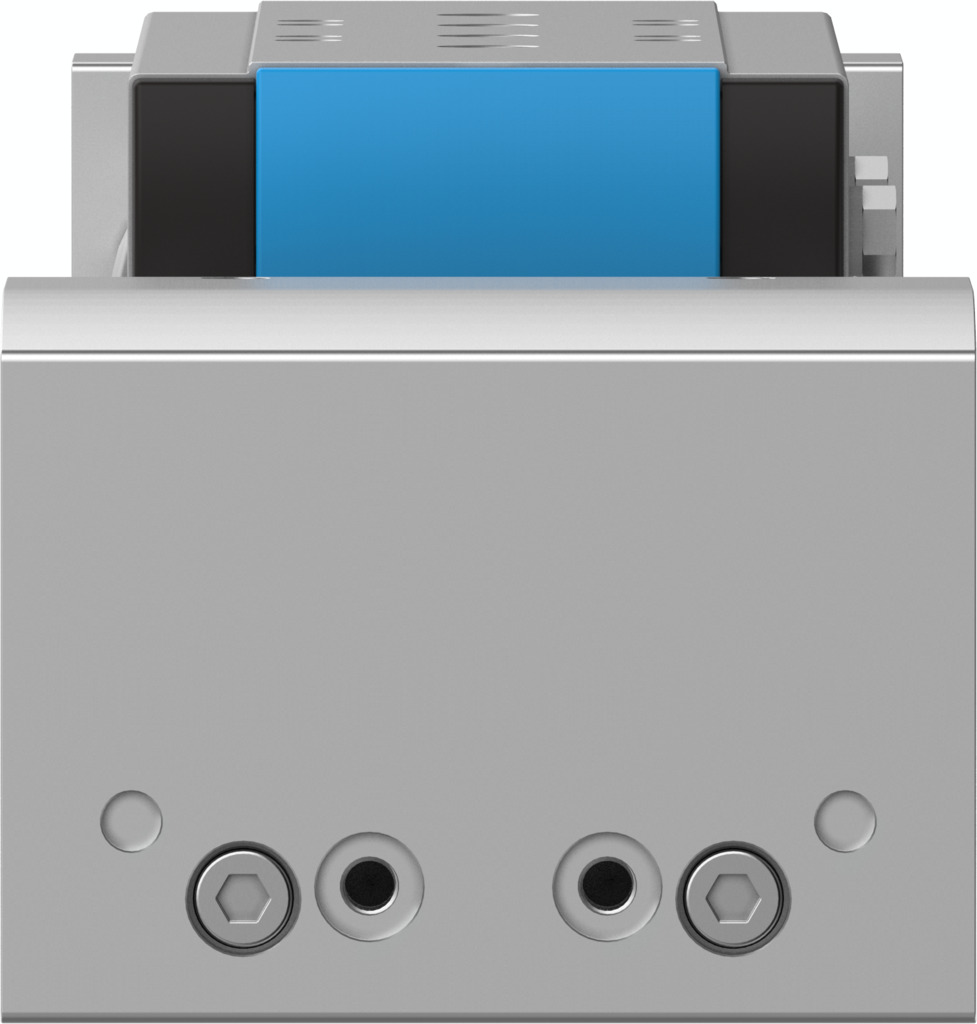

Зубчато-ременная ось

ELGA-TB-KF-80-600-0H

8041860

Цена: 210 010 ₽

Максимальное усилие подачи Fx 800 Н
Точность повторения ±0,08 мм
Размер 80
Рабочий ход 600 мм
1
Загрузки
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
2-й момент из области Iy 257180 мм⁴
2-й момент из области Из 913660 мм⁴
Дополнительный вес на ход 10 мм 51 г
Температура окружающей среды -10 °C ... 60 °C
Базовый вес для хода 0 мм 4700 г
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Расстояние между поверхностью скольжения и центром направляющей 50 мм
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Эффективный диаметр ведущей шестерни 39,79 мм
Постоянная подача 125 мм/U
Момент трения, не зависящий от нагрузки 1 Нм
Принцип действия измерительной системы Дополнительный
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 9200 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 11224 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода 0,93 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 3,96 кгсм2
Момент инерции массы JO 9,82 кгсм2
Массовый момент инерции JW для дополнительного скольжения 7,61 кгсм2
Материал покрывающей ленты Полоса из нержавеющей стали
Материальная крышка привода Кованый алюминиевый сплав ... Анодированный
Материальный направляющий брус Нержавеющая сталь
Направляющий выступ для материала Нержавеющая сталь
Профиль материала Кованый алюминиевый сплав ... Анодированный
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Кованый алюминиевый сплав ... Анодированный
Материал зубчатого ремня Полихлоропреновый или нитриловый каучук (NBR) со стеклокордом и нейлоновым покрытием
Зажимной элемент зубчатого ремня из материала Литье из нержавеющей стали
Максимальное ускорение 50 м/с2
Максимальный крутящий момент привода 15,92 Нм
Максимальное усилие подачи Fx 800 Н
Максимальное усилие Fy 2500 Н
Максимальное усилие на общей оси 2500 Н
Максимальное усилие Fz 3050 Н
Максимальное усилие на общей оси Fz 3050 Н
Максимальное передаточное сопротивление при работе на холостом ходу 50,3 Н
Максимальный момент Mx 36 Нм
Максимальный момент Mx на общей оси 36 Нм
Максимальный момент Моего 228 Нм
Максимальный момент на моей общей оси 228 Нм
Максимальный момент Mz 228 Нм
Максимальный момент Mz на общей оси 228 Нм
Максимальная скорость 5 м/с
Монтажное положение необязательный
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 132 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 839 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 839 Нм
Примечание по материалам Соответствует требованиям RoHS
Контрольный срок службы 5000 км
Точность повторения ±0,08 мм
Размер 80
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Запас хода мм
Шаг зубчатого ремня 5 мм
Момент инерции крутящей массы It 159250 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Вес дополнительной направляющей 1530 г
Вес ползуна 1900 г
Рабочий ход 600 мм
