Цилиндр с высокой нагрузкой
ADNH-100- -
539694Цена: по запросу
1
Загрузки
| Температура окружающей среды | -20 °C ... 120 °C |
| Основанный на стандарте | Стандарт ISO 21287 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав ... Анодированный |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,06 МПа ... 1 МПа |
| Диаметр поршня | 100 мм |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 5 мм... 150 мм |

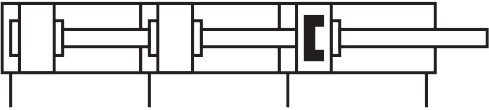

| Символ | 00991223 ... 00991246 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 18281 N |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 4417 Н |
| Тип крепления | Либо: ... С внутренней резьбой |
| Варианты | Удлиненная наружная резьба штока поршня... Специальная резьба на штоке поршня |
-
