Датчик-преобразователь положения

SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8

8063974

Цена: 8 470 ₽

Дизайн Для Т-образного паза
Разрешение по перемещению 0,02 мм
1
Загрузки
Датчик-преобразователь положения
Датчик-преобразователь положения
Температура окружающей среды -40 °C ... 80 °C
Температура окружающей среды при перемещении кабеля -20 °C ... 70 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Характеристика кабеля Подходит для применения в энергетических цепях и роботах
Длина кабеля 0,3 м
Цвет оболочки кабеля Серый
Орган, выдавший сертификат UL E232949
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Ориентация соединительной розетки Встроенный
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68
Дизайн Для Т-образного паза
Разрешение по перемещению 0,02 мм

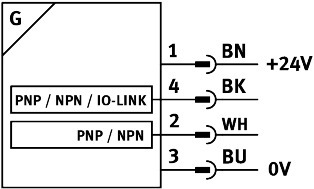

Электрическое соединение 1, схема подключения 00991171
Электрическое подключение 1, тип подключения Кабель со штекером
Электрическое соединение 1, соединительная система M8x1, с кодом A, согласно EN 61076-2-104
Электрическое подключение 1, количество соединений/жил 4
Электрическое подключение 1, тип монтажа Винтовой замок
IO-Link, функциональные классы Переменная данных процесса (PDV) ... Идентификация
Подключение к сети ввода-вывода, минимальное время цикла 2,5 мс
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В 12-битный PDV (измеренное значение положения) ... 4-битный SSC (сигнал переключения)
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
IO-Link, Профиль пользователя Интеллектуальный профиль датчика
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, режим связи COM2 (38,4 Кбод)
Инструкция по применению https://www.festo.com/Drive-Sensor-Overview
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная оболочка кабеля TPE-U (ПОЛИУРЕТАН)
Материальный электрический контакт Позолоченный медный сплав
Материал корпуса Армированный полиуретаном ... Высоколегированная нержавеющая сталь
Материал накидной гайки Никелированная латунь
Максимальный выходной ток 50 мА
Максимальная коммутационная способность постоянного тока 1.5 Вт
Максимальная частота переключения 125 Гц
Максимальное выходное напряжение переключения постоянного тока 30 В
Максимальная скорость перемещения 3 м/с
Измеряемая переменная Позиция
Принцип измерения Магнитный зал
Монтажное положение необязательный
Ток питания без нагрузки 12 мА
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Диапазон рабочих напряжений постоянного тока 10 В ... 30 В
Защита от перегрузки Доступный
Вес продукта 9,5 г
Протокол I-порт ... IO-Link®
Точность повторения 0,2 мм
Остаточная пульсация 10 %
Защита от обратной полярности Для всех электрических соединений
Диапазон измерения 52000 мкм
Параметры настройки IO-Link® ... Емкостная кнопка
Номинальный ток короткого замыкания да
Индикация состояния Красный СВЕТОДИОД
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Время отключения 4 мс
Время включения 4 мс
Функция переключающего элемента N/C или N/O контакт, переключаемый
Коммутационный выход регулируется 2x PNP или 2x NPN
Индикация состояния переключения Желтый светодиод
Символ 00995894
Условия испытания кабеля Прочность на изгиб: соответствует стандарту Festo... Прочность на кручение:
Тип крепления Крепится винтом ... Вставляется в паз сверху
Типичная ошибка линейности ± 1 мм
Типичный интервал выборки 2 мс
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Падение напряжения 0,5 В
