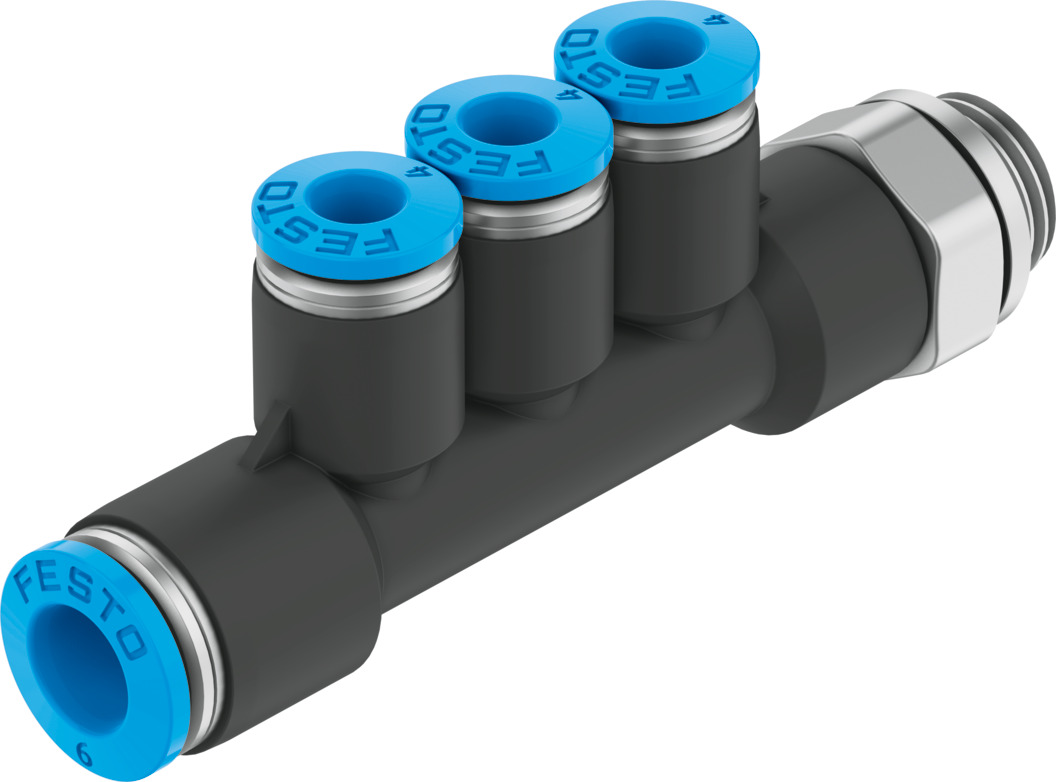

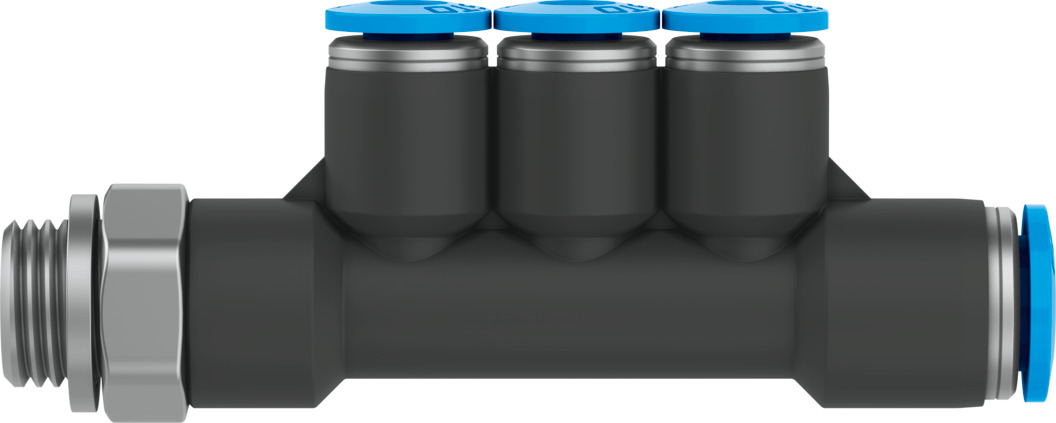

Множественный дистрибьютор
QST3-G1/8-6-4
186217Цена: 450 ₽
| Количество выходов | 4 |
| Количество линий подачи | 1 |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб с наружным диаметром 4 мм... Для труб с наружным диаметром 6 мм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 80 °C |
| Цвет фиксирующего кольца | Синий |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Двухтактный принцип |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Морская классификация | Смотрите сертификат |
| Материал корпуса | ПБТ |
| Фиксирующее кольцо из материала | ПОМ |
| Материальный компонент зажима трубопровода | Высоколегированная нержавеющая сталь |
| Уплотнение трубопровода из материала | Нитрильный каучук |
| Монтажное положение | необязательный |
| Номинальный размер | 3 мм |
| Номинальный крутящий момент | 7 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой... Вода: G-образная резьба возможна только при использовании уплотнительного кольца типа OL в качестве дополнительного аксессуара |
| Примечание по рабочему давлению | Вода: макс. 0,6 МПа при температуре 0 - 50 °C |
| Количество выходов | 4 |
| Количество линий подачи | 1 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] ... Вода (жидкая, не содержащая льда) |
| Рабочее давление, полный диапазон температур | -0,095 МПа ... 0,6 МПа |
| Пневматическое соединение, порт 1 | Наружная резьба G1/8 |
| Пневматическое соединение, порт 2 | Для труб с наружным диаметром 4 мм... Для труб с наружным диаметром 6 мм |
| Вес продукта | 21 г |
| Размер | Стандарт |
| Размер упаковки | 1 |
| Рабочее давление, зависящее от температуры | -0,095 МПа ... 1,4 МПа |
| Допуск на номинальный момент затяжки | ± 20% |
| Тип уплотнения на резьбовой пробке | Уплотнительное кольцо |
-
