Тандемный цилиндр
DNCT-63- -PPV-A-S6
191213Цена: по запросу
| Диаметр поршня | 63 мм |
| Инсульт | 3 мм ... 500 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 3552 Н |
1
Загрузки
| Температура окружающей среды | -20 °C ... 120 °C |
| Основанный на стандарте | ISO 15552 (ранее также VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290) |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Длина амортизации | 22 мм |
| Дизайн | Поршень... Поршневой шток |
| Энергия удара в конечных положениях | 0,5 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Алюминий, отлитый под давлением |
| Материал корпуса | Кованый алюминиевый сплав ... Гладкий анодированный |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | ФПМ |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,06 МПа ... 1 МПа |
| Диаметр поршня | 63 мм |
| Конец штока поршня | Наружная резьба |
| Пневматическое соединение | G3/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 3 мм ... 500 мм |

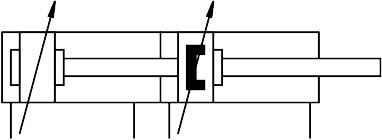

| Символ | 00995911 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 3552 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 3364 Н |
| Тип крепления | С аксессуарами |
| Варианты | Термостойкие уплотнения макс. 120°C |
-
