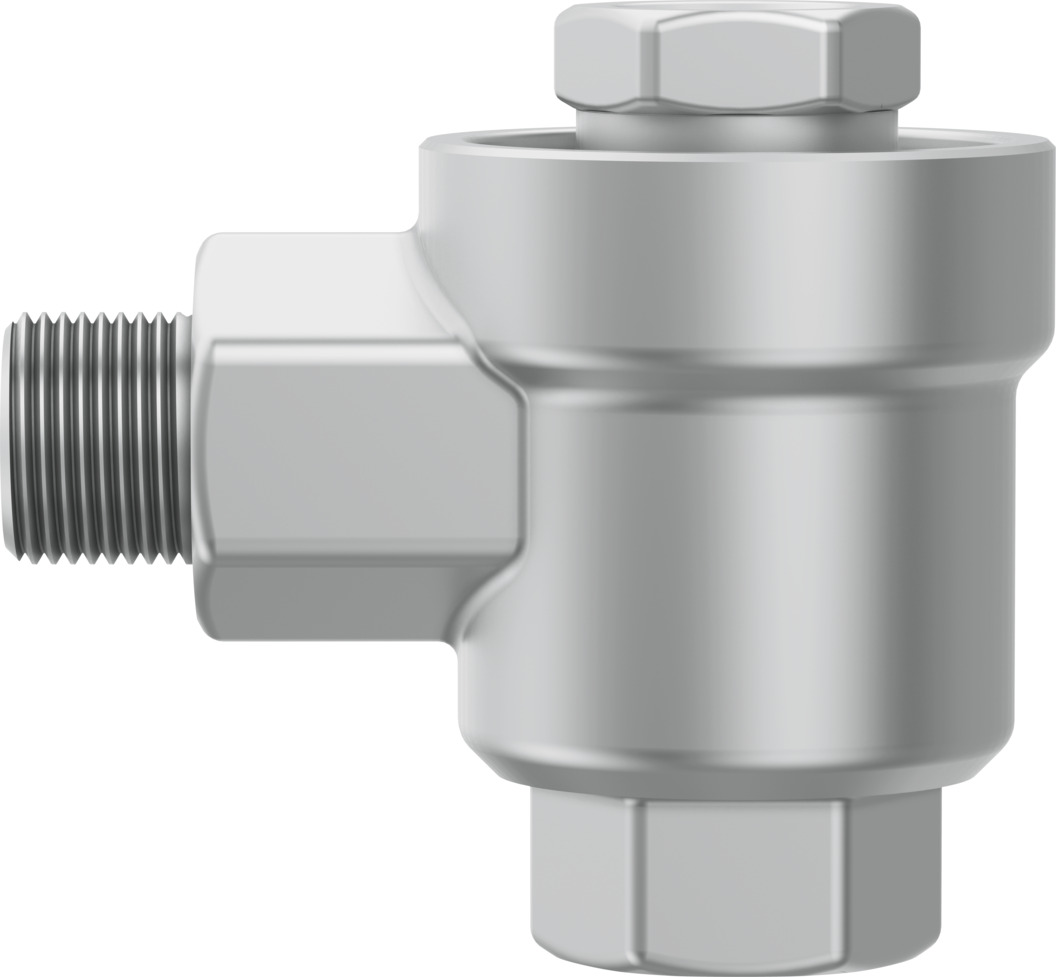

Быстрый выпускной клапан
SE-3/8-B
9687Цена: 6 100 ₽
| Рабочее давление | 0,2 бар ... 10 бар |
| Пневматическое соединение, порт 1 | G3/8 |
| Стандартный номинальный расход, выхлоп 0,6->0,5 МПа (6->5 бар, 87->72,5 фунтов на квадратный дюйм) | 2760 л/мин |
| Функция клапана | Быстрый выхлоп |
1
| Температура окружающей среды | -20 °C ... 75 °C |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | Нитрильный каучук |
| Температура среды | -20 °C ... 75 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 11 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | 0,2 бар ... 10 бар |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Пневматическое соединение, порт 3 | G3/8 |
| Вес продукта | 125 г |
| Стандартный номинальный расход, расход воздуха 0,6->0,5 МПа (6->5 бар, 87->72,5 фунтов на квадратный дюйм) | 2880 л/мин |
| Стандартный номинальный расход, выхлоп 0,6->0,5 МПа (6->5 бар, 87->72,5 фунтов на квадратный дюйм) | 2760 л/мин |
| Символ | 00991459 |
| Тип крепления | Ввинчиваемый |
| Функция клапана | Быстрый выхлоп |
-
