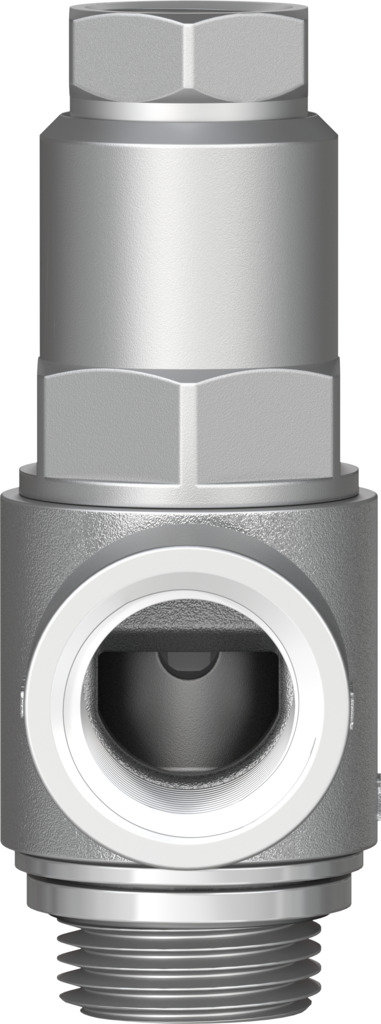

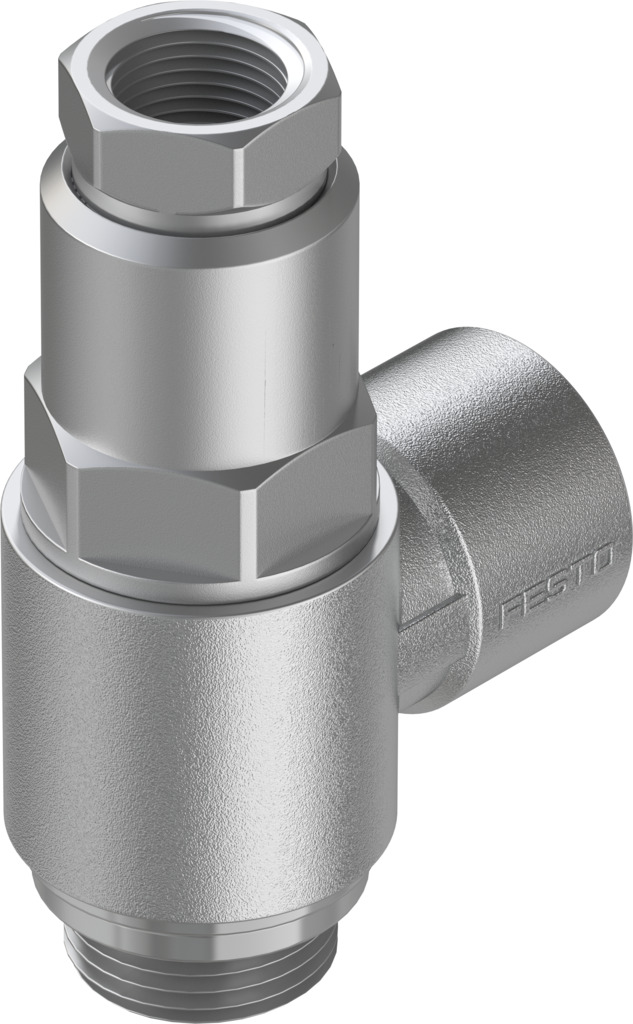

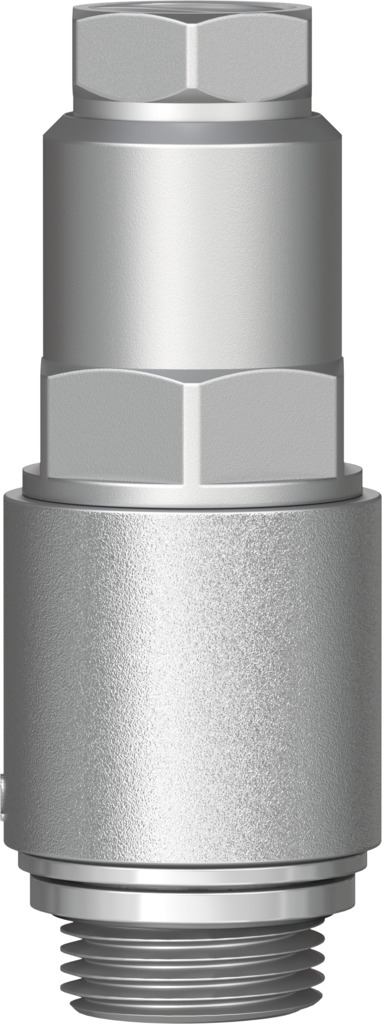

Управляемый обратный клапан
HGL-3/8-B
530032Цена: 3 560 ₽
| Рабочее давление | 0,05 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Тип крепления | Ввинчиваемый... Через наружную резьбу |
| Функция клапана | Пилотируемая функция невозврата |
1
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Морская классификация | Смотрите сертификат |
| Полый болт из материала | Кованый алюминиевый сплав ... Анодированный |
| Материал невозвратного воротника | Нитрильный каучук |
| Фиксирующее кольцо из материала | ПОМ |
| Уплотнения из материала | Нитрильный каучук |
| Поворотный фитинг из материала | Цинк, отлитый под давлением |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный крутящий момент | 12,5 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,05 МПа ... 1 МПа |
| Пилотный воздушный порт 21 | G1/4 |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,1 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Вес продукта | 62,9 г |
| Стандартный расход 1->2 (6-0) | 1500 л/мин |
| Стандартный номинальный расход 1->2 (6-5) | 1100 л/мин |
| Температура хранения | -10 °C ... 60 °C |
| Символ | 00991456 |
| Допуск на номинальный момент затяжки | ± 10% |
| Тип приведения в действие | Пневматический |
| Тип крепления | Ввинчиваемый... Через наружную резьбу |
| Функция клапана | Пилотируемая функция невозврата |
-
