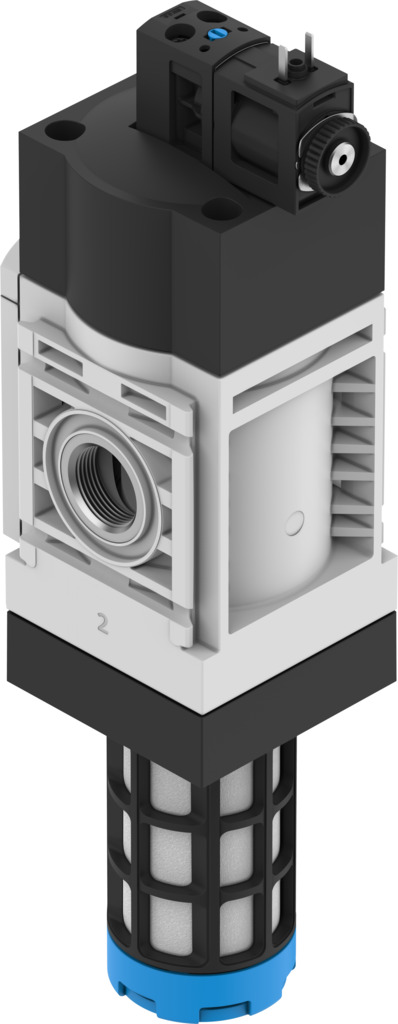

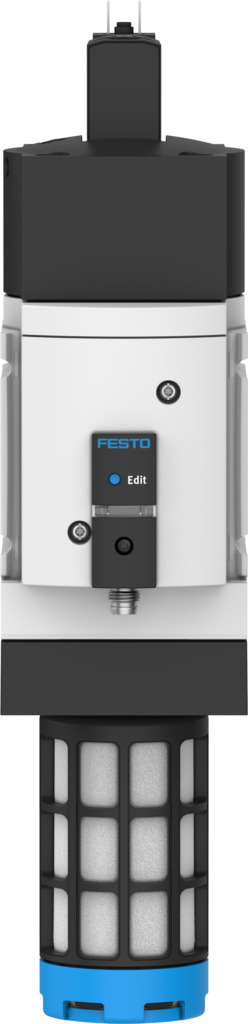

Клапан включения/выключения
MS6-EE-1/2-V24-AD7-B
8201357Цена: по запросу
| Пневматическое соединение, порт 1 | G1/2 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5000 л/мин |
1
Загрузки
| Температура окружающей среды | °C ... 50 °C |
| Значение C | 21,33 л/сбар |
| Данные о характеристиках катушки | 24 В постоянного тока: 2,3 Вт |
| Класс чистых помещений | Класс 7 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Тарельчатый клапан с электрическим приводом |
| Электрическое соединение | Тип C ... Согласно EN 175301-803 |
| Функция выпуска отработанного воздуха | Без возможности регулирования расхода |
| Размер сетки | 62 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Фиксирующий ... Не фиксирующий |
| Материал корпуса | Усиленный ПА |
| Уплотнения из материала | HNBR ... NBR |
| Температура среды | °C ... 50 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 0,7 МПа |
| Допустимые колебания напряжения | +/- 10 % |
| Контрольная подача воздуха | Внутренний |
| Пневматическое соединение, порт 1 | G1/2 |
| Пневматическое соединение, порт 2 | G1/2 |
| Пневматическое соединение, порт 3 | G1/2 |
| Манометр (АНАЛОГОВЫЙ) или индикатор давления (ЦИФРОВОЙ) | С датчиком давления и ЖК-дисплеем |
| Вес продукта | 490 г |
| Выбор дополнительных функций | С глушителем |
| Серии | мс |
| Отображение состояния сигнала | С аксессуарами |
| Размер | 6 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5000 л/мин |
| Стандартный номинальный расход, выхлоп 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 4000 л/мин |
| Время включения | 29 мс |
| Индикатор положения переключения | С аксессуарами |
| Символ | 00991008 |
| Тип приведения в действие | Электрический |
| Тип крепления | С помощью настенного/поверхностного кронштейна |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| значение b | 0.52 |
| круг | Подкладка |
-
