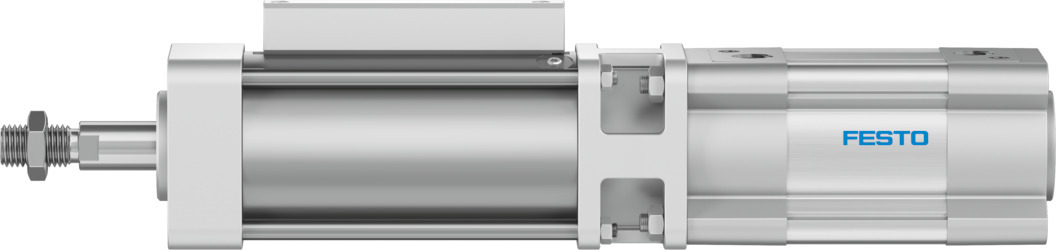

| Пыль категории ATEX | II 2D |
| Газ категории ATEX | II 2G |
| Дополнительная движущаяся масса на ход 10 мм | 25 г |
| Дополнительный вес на ход 10 мм | 62 г |
| Температура окружающей среды | -20 °C ... 80 °C |
| Утверждение | Немецкий совет технического контроля (TÜV) |
| Основанный на стандарте | ISO 15552 (ранее также VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290) |
| Базовый вес для хода 0 мм | 6185 г |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX)... В соответствии с Директивой ЕС по оборудованию |
| Орган, выдавший сертификат | Немецкий совет технического контроля (TÜV) CA 697 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Длина амортизации | 22 мм |
| Дизайн | Поршень... Поршневой шток |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Тип защиты от взрыва и воспламенения пыли | Относительная температура окружающей среды T120°C, Дб |
| Тип защиты от взрывозащиты для газа | Ex h IIC T4 Гб |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Алюминий, отлитый под давлением ... Кованый алюминиевый сплав |
| Материальный цилиндр-бочка | Гладкоанодированный кованый алюминиевый сплав |
| Материал корпуса | Сталь |
| Материал поршневого штока | Сталь с твердым хромированным покрытием |
| Уплотнения из материала | NBR ... TPE-U (ПОЛИУРЕТАН) |
| Максимально допустимое испытательное давление | 8 бар |
| Минимальное давление сброса | 3,8 бар |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 955 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,06 МПа ... 0,8 МПа |
| Уровень производительности (PL) | Остановка, удержание, блокирование движения/категория 1, уровень производительности c |
| Диаметр поршня | 63 мм |
| Резьба штока поршня | М16х1,5 |
| Конец штока поршня | Наружная резьба |
| Пневматическое соединение | G3/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Разъемное соединение, зажимной узел | G1/8 |
| Функция безопасности | Удержание и остановка движения |
| Статическая удерживающая сила | 3300 Н |
| Инсульт | 10 мм ... 2000 мм |
| Символ | 00995696 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1870 год н. э. |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 1682 год новой эры |
| Тип зажима с направлением действия | с обеих сторон... Зажим с помощью усилия пружины, высвобождаемого сжатым воздухом |
| Тип крепления | С внутренней резьбой ... С аксессуарами |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями по эксплуатации в Великобритании... В соответствии с британскими правилами для машин |
| Варианты | Поршневой шток на одном конце |
-
