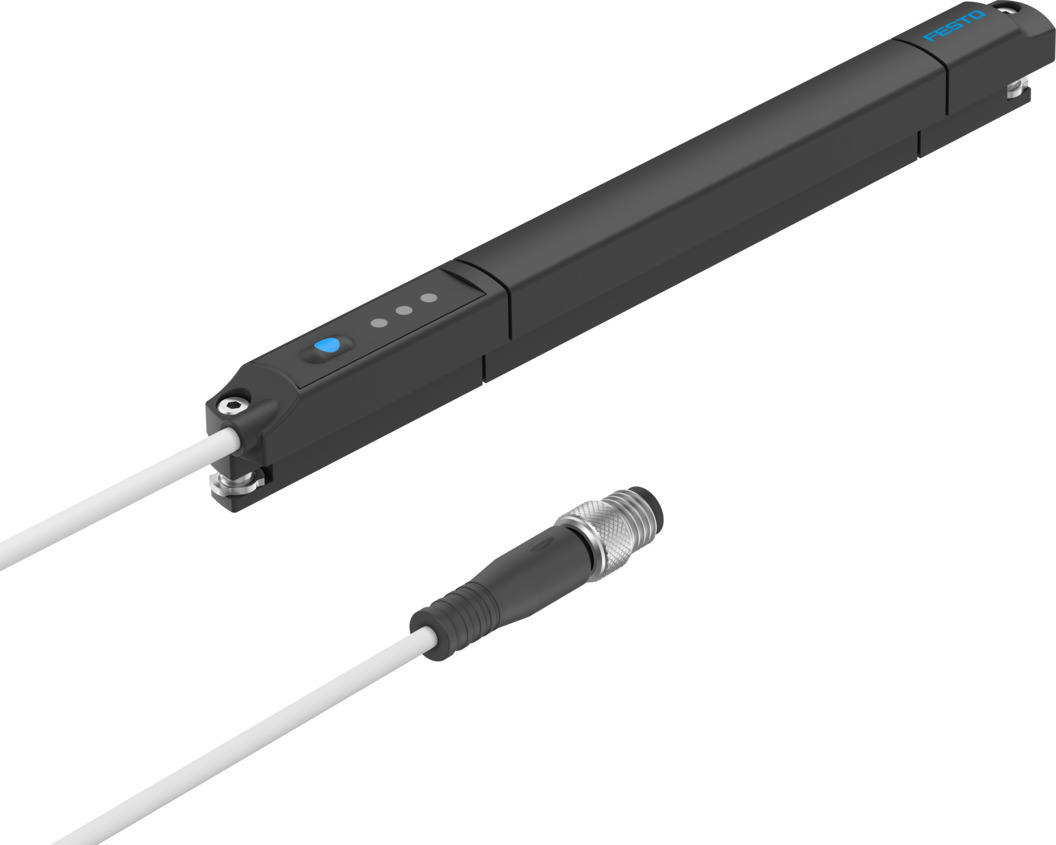

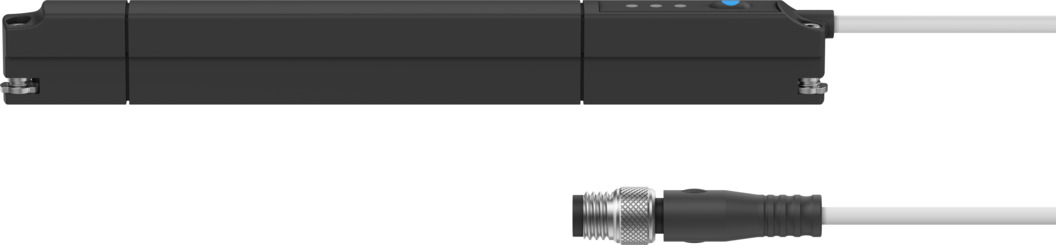

Датчик положения

SDAT-MHS-M125-1L-SV-E-0.3-M8

8115397

Цена: по запросу

Аналоговый выход 0 - 10 В
Дизайн Для Т-образного паза
Разрешение по перемещению 0,05 мм
Диапазон измерения мкм ... 125000 мкм
1
Загрузки
Датчик положения
Датчик положения
Датчик положения
Датчик положения
Температура окружающей среды -25 °C ... 70 °C
Температура окружающей среды при перемещении кабеля -20 °C ... 70 °C
Аналоговый выход 0 - 10 В
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Характеристика кабеля Подходит для применения в энергетических цепях и роботах
Длина кабеля 0,3 м
Цвет оболочки кабеля Серый
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Ориентация соединительной розетки Встроенный
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP68
Дизайн Для Т-образного паза
Разрешение по перемещению 0,05 мм
Электрическое соединение 1, схема подключения 00991171
Электрическое подключение 1, тип подключения Кабель со штекером
Электрическое соединение 1, соединительная система M8x1, с кодом A, согласно EN 61076-2-104
Электрическое подключение 1, количество соединений/жил 4
Электрическое подключение 1, тип монтажа Винтовой замок
IO-Link, функциональные классы Двоичный канал передачи данных (BDC) ... Переменная данных процесса (PDV)
Подключение к сети ввода-вывода, минимальное время цикла 1 мс
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В 12-битный PDV (измеренное значение местоположения) ... 4-битный BDC (мониторинг местоположения)
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
IO-Link, Профиль пользователя Интеллектуальный профиль датчика
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, режим связи COM3 (230,4 Кбод)
Инструкция по применению https://www.festo.com/Drive-Sensor-Overview
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная оболочка кабеля TPE-U (ПОЛИУРЕТАН)
Материальный электрический контакт Медный сплав ... Бронза
Материальная фольга Полиэстер
Материал корпуса Латунь, никелированная... Армированная ПА
Материал накидной гайки Никелированная латунь
Максимальный выходной ток 100 мА
Максимальная коммутационная способность постоянного тока 2.7 Вт
Максимальная частота переключения 1000 Гц
Максимальная скорость перемещения 3 м/с
Измеряемая переменная Позиция
Принцип измерения Магнитный зал
Минимальное выходное напряжение сопротивления нагрузки 20 Ком
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS... Не содержит галогенов
Диапазон рабочих напряжений постоянного тока 15 В ... 30 В
Защита от перегрузки Доступный
Вес продукта 30 г
Протокол I-порт ... IO-Link®
Индикация состояния готовности Зеленый светодиод
Точность повторения 0,1 мм
Остаточная пульсация 10 %
Защита от обратной полярности Для всех электрических соединений
Диапазон измерения мкм ... 125000 мкм
Чувствительность 0,072 В/мм
Параметры настройки IO-Link® ... Кнопка
Номинальный ток короткого замыкания да
Индикация состояния Красный СВЕТОДИОД
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Время отключения 2 мс
Время включения 2 мс
Функция переключающего элемента N/C или N/O контакт, переключаемый
Коммутационный выход ПНП
Индикация состояния переключения Желтый светодиод
Символ 00997376
Условия испытания кабеля Прочность на изгиб: соответствует стандарту Festo... Прочность на кручение:
Тип крепления Крепится винтом ... Вставляется в паз сверху
Типичная ошибка линейности ±0,25 мм
Типичный интервал выборки 1 мс
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
Падение напряжения 2,5 В
