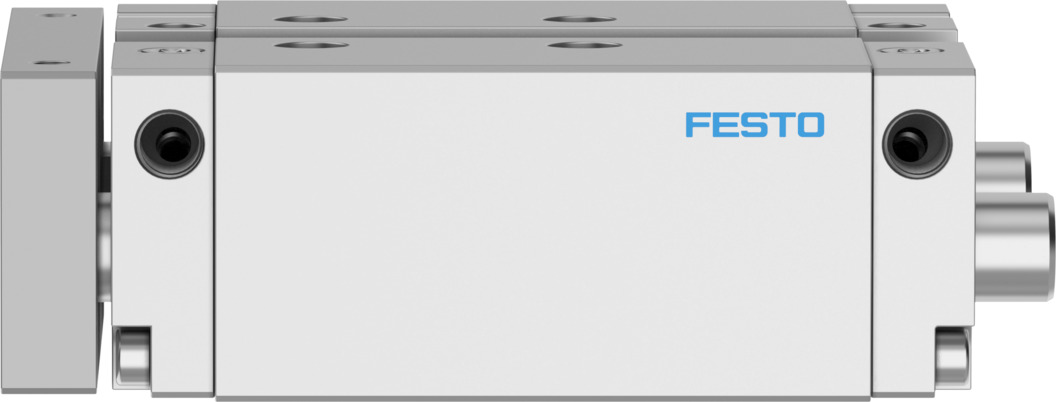

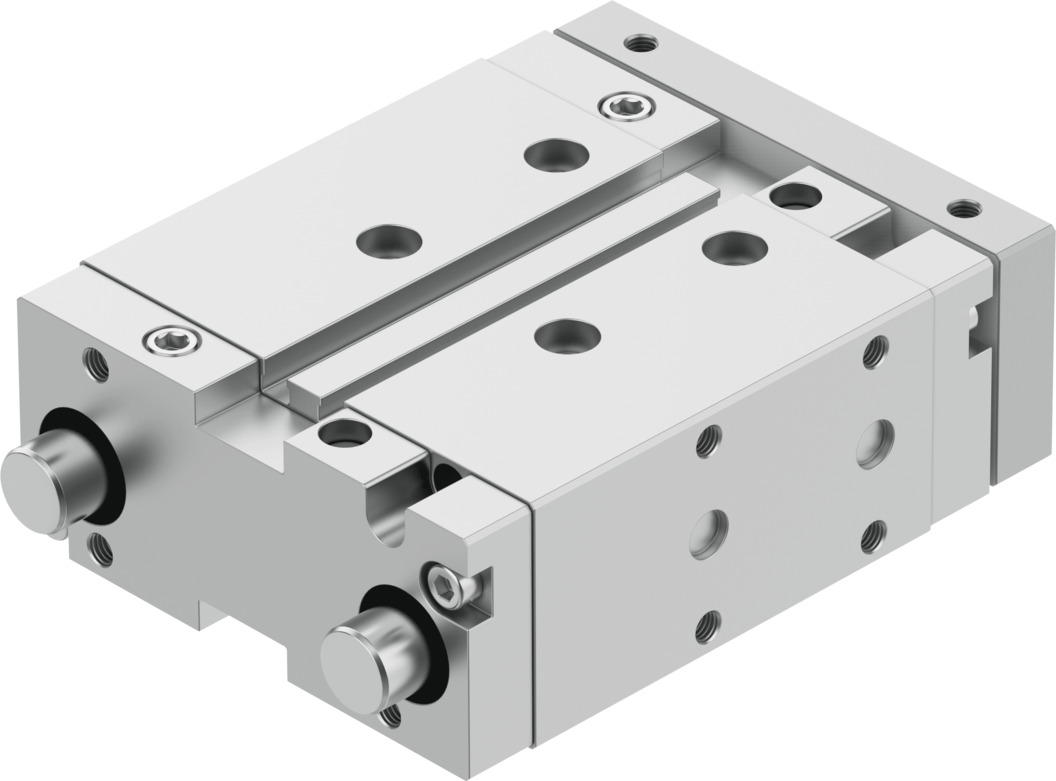

Направляемый привод
DFM-32-50-B-PPV-A-GF
595430Цена: по запросу
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Диаметр поршня | 32 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 50 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 482 Н |
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Дизайн | Руководство |
| Руководство | Направляющая подшипника скольжения |
| Энергия удара в конечных положениях | 0,4 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | Нитрильный каучук |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,15 МПа ... 1 МПа |
| Диаметр поршня | 32 мм |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 50 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 482 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 415 Н |
| альтернативные соединения | Смотрите чертеж изделия |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
