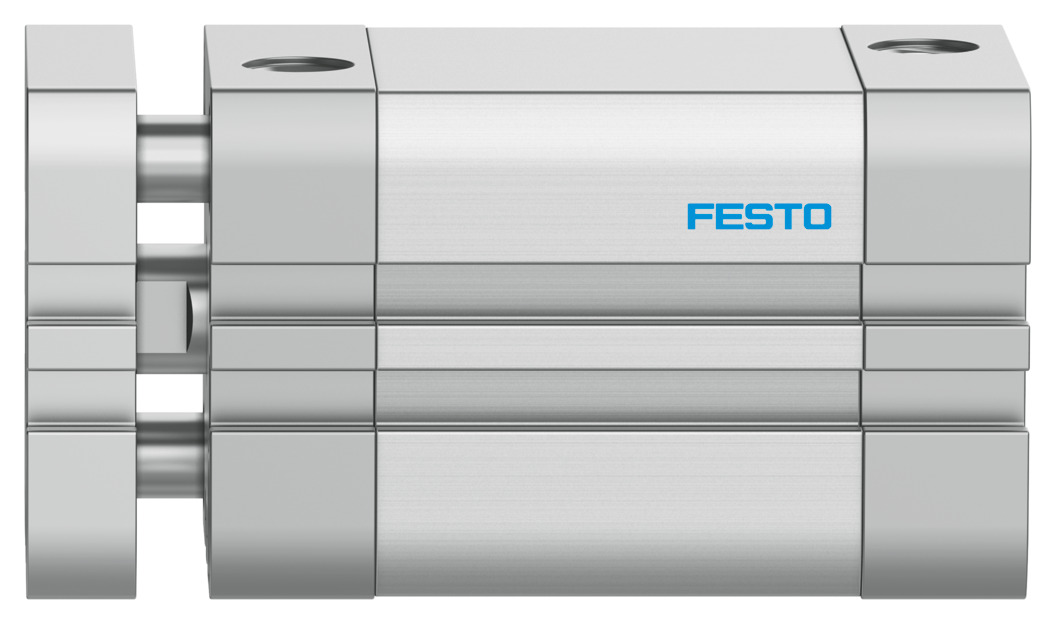

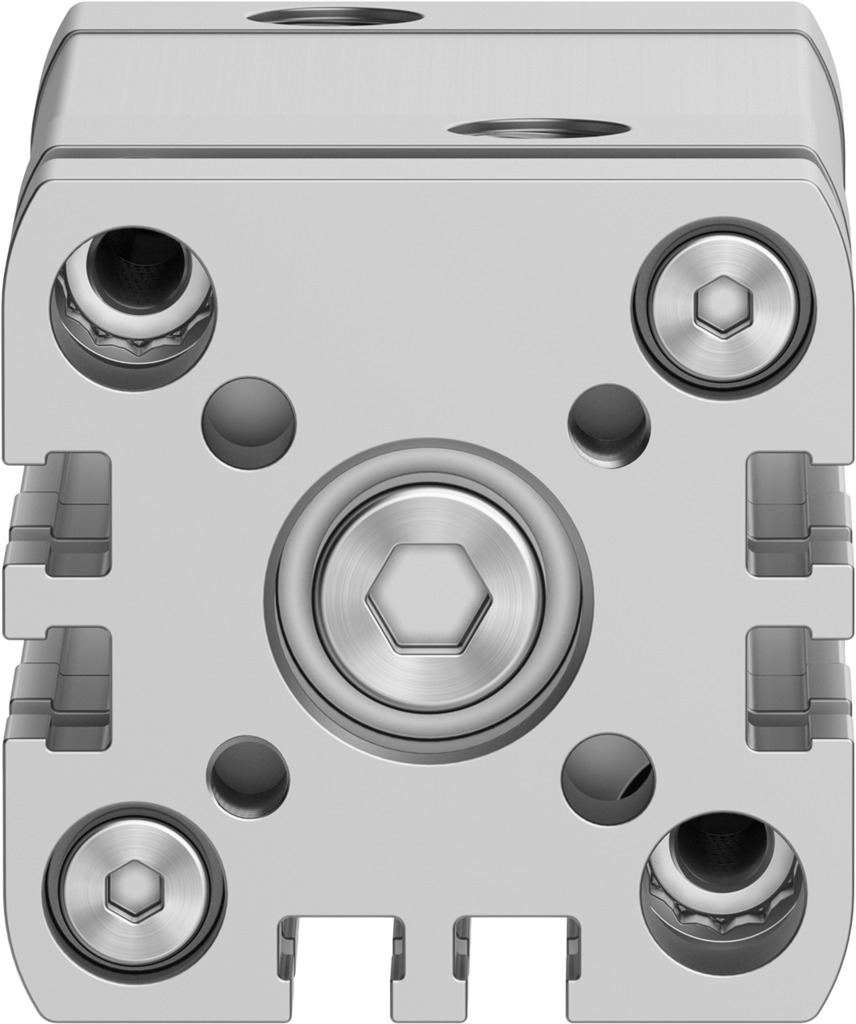

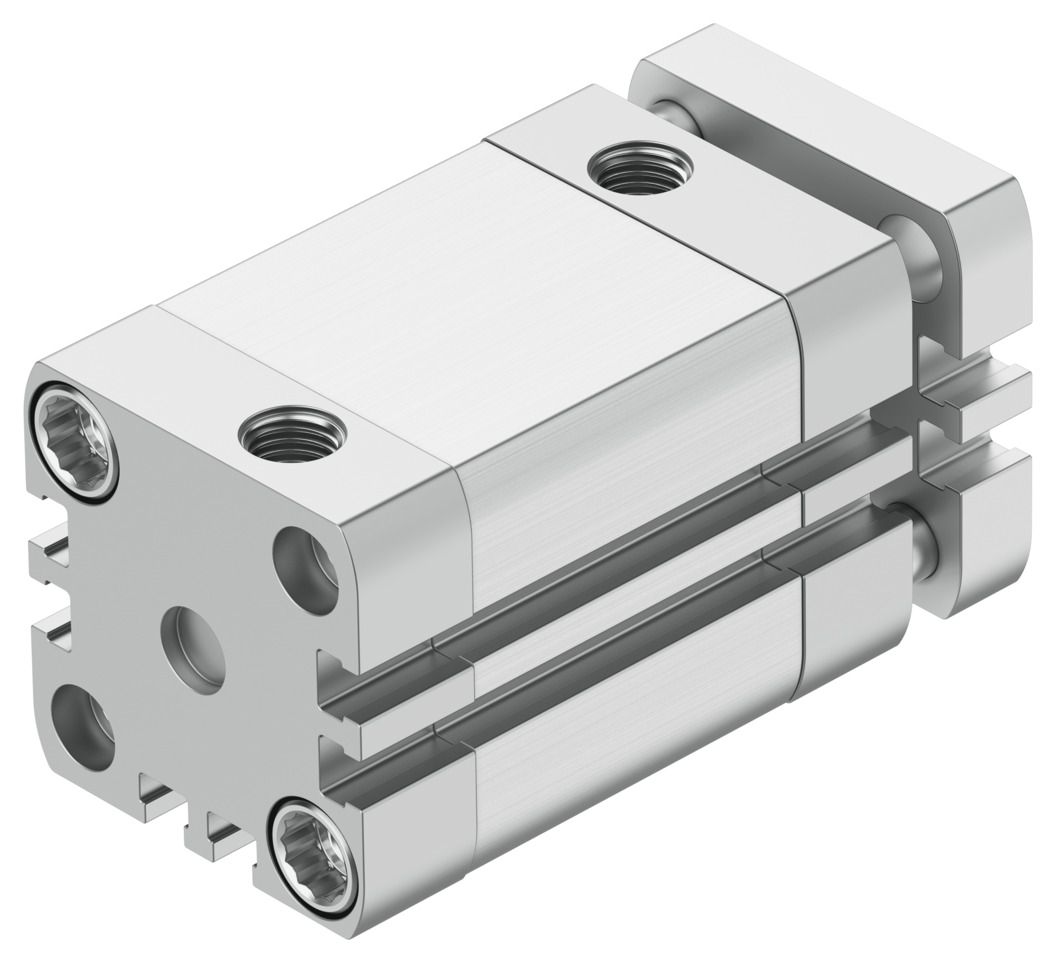

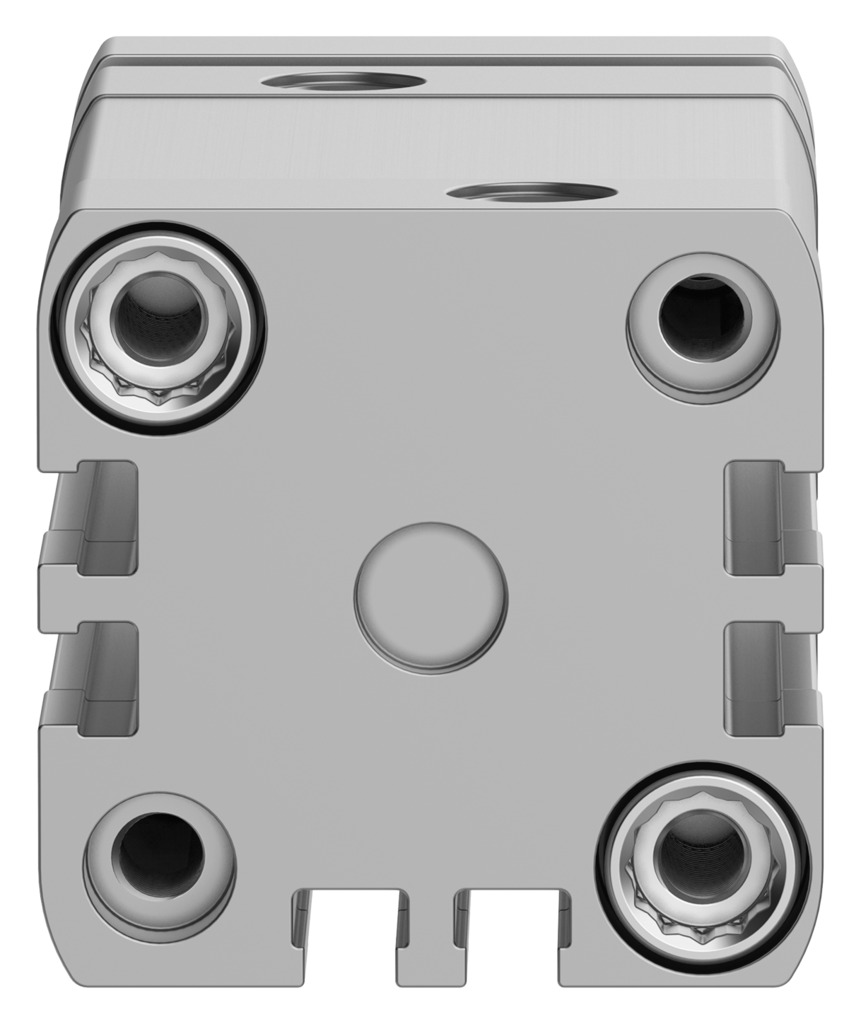

Компактный цилиндр
ADNGF-32-30-P-A
554243Цена: 6 190 ₽
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Диаметр поршня | 32 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 30 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 483 Н |
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Основанный на стандарте | Стандарт ISO 21287 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Энергия удара в конечных положениях | 0,4 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Винты для крепления материала | Сталь |
| Материальное покрытие | Анодированный кованый алюминиевый сплав |
| Материальный цилиндр-бочка | Гладкоанодированный кованый алюминиевый сплав |
| Торцевая пластина из материала | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнения из материала | TPE-U(PUR) |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 175 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,1 МПа ... 1 МПа |
| Диаметр поршня | 32 мм |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 422 г |
| Защита от крутящего момента/направляющей | Направляющий стержень с хомутом |
| Инсульт | 30 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 483 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 415 Н |
-
