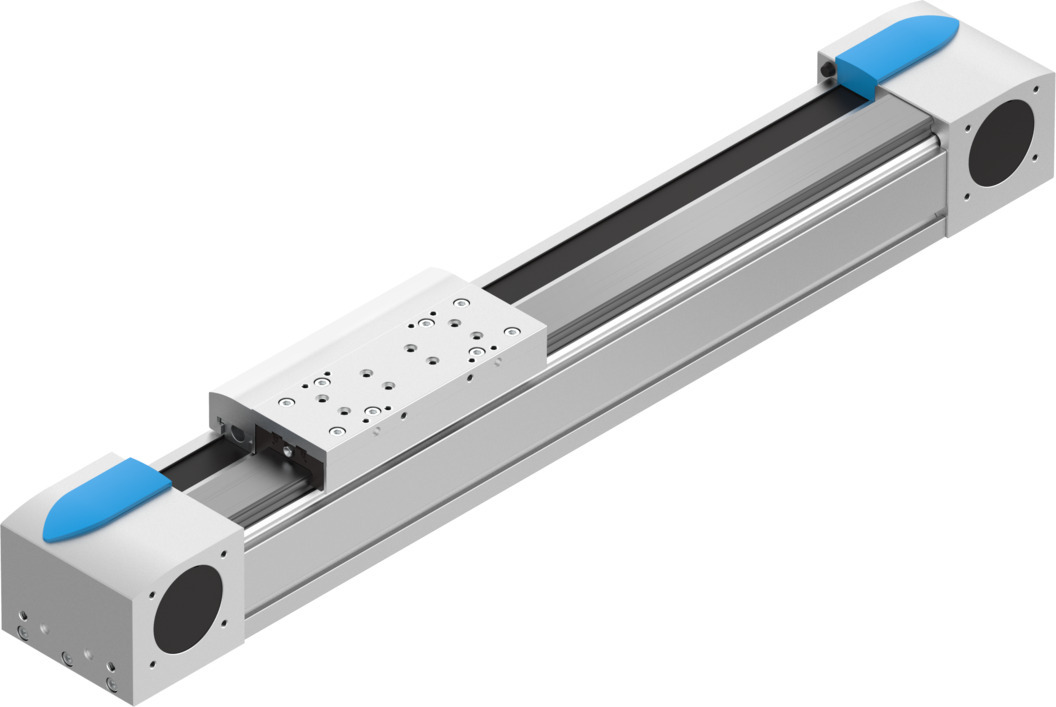

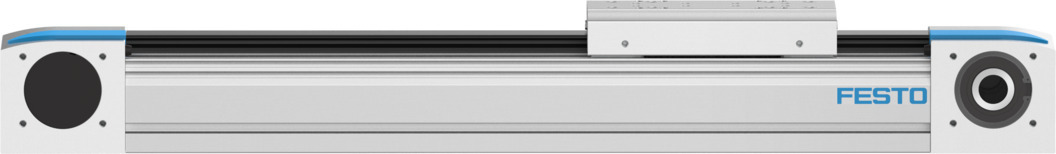

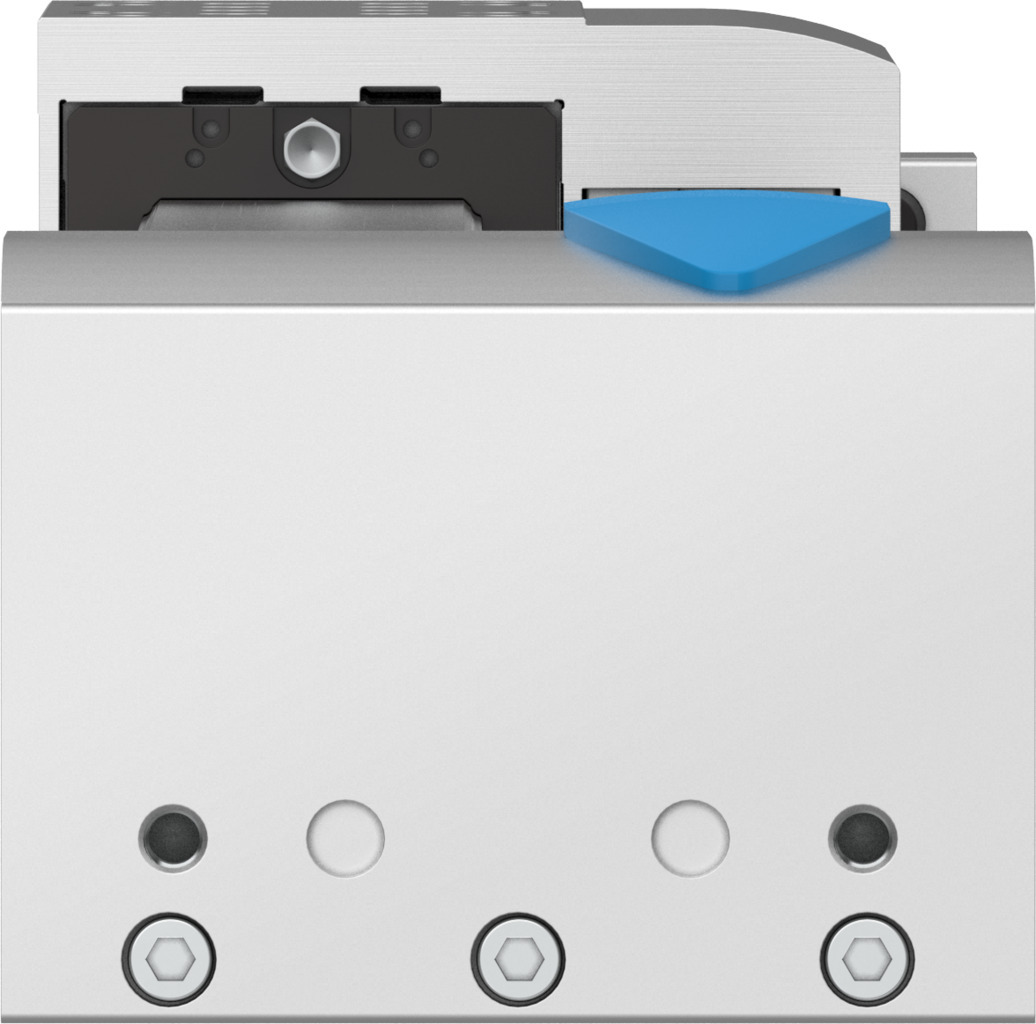

Зубчато-ременная ось

EGC-120-400-TB-KF-0H-GK

3013364

Цена: 218 100 ₽

Максимальное усилие подачи Fx 800 Н
Точность повторения ±0,08 мм
Размер 120
Рабочий ход 400 мм
1
Загрузки
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
2-й момент из области Iy 4620000 мм⁴
2-й момент из области Из 5650000 мм⁴
Температура окружающей среды -10 °C ... 60 °C
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Рабочий цикл 100%
Эффективный диаметр ведущей шестерни 39,79 мм
Постоянная подача 125 мм/U
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 25383 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 25383 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода 0,93 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 3,96 кгсм2
Материальная крышка привода Кованый алюминиевый сплав ... Анодированный
Торцевая крышка из материала Кованый алюминиевый сплав ... Анодированный
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Кованый алюминиевый сплав ... Анодированный
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Кованый алюминиевый сплав ... Анодированный
Материал зубчатого ремня Полихлоропреновый или нитриловый каучук (NBR) со стеклокордом и нейлоновым покрытием
Зажимной элемент зубчатого ремня из материала Литье из нержавеющей стали
Максимальное ускорение 50 м/с2
Максимальное усилие подачи Fx 800 Н
Максимальное усилие Fy 6890 Н
Максимальное усилие на общей оси 6890 Н
Максимальное усилие Fz 6890 Н
Максимальное усилие на общей оси Fz 6890 Н
Максимальное передаточное сопротивление при работе на холостом ходу 70 Н
Максимальный момент Mx 144 Нм
Максимальный момент Mx на общей оси 144 Нм
Максимальный момент Моего 380 Нм
Максимальный момент на моей общей оси 380 Нм
Максимальный момент Mz 380 Нм
Максимальный момент Mz на общей оси 380 Нм
Максимальная скорость 5 м/с
Монтажное положение необязательный
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 531 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 1400 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 1400 Нм
Примечание по материалам Соответствует требованиям RoHS
Контрольный срок службы 5000 км
Точность повторения ±0,08 мм
Размер 120
Запас хода мм
Символ 00991212
Шаг зубчатого ремня 5 мм
Момент инерции крутящей массы It 2680000 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Рабочий ход 400 мм
