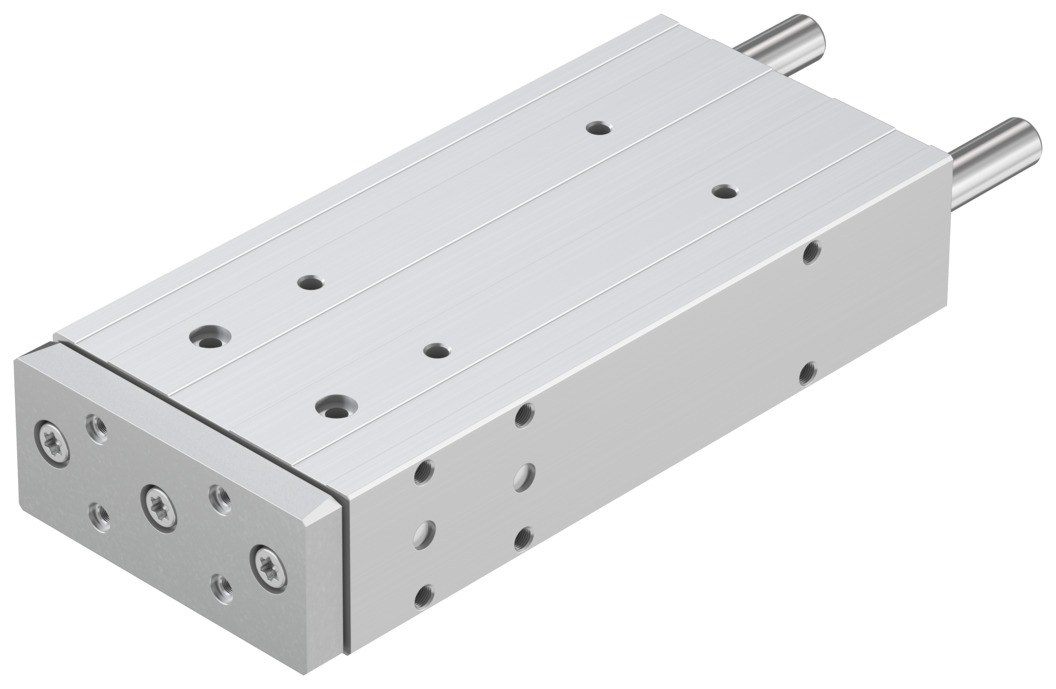

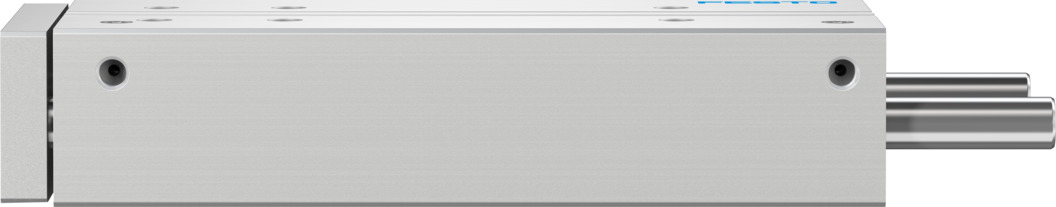

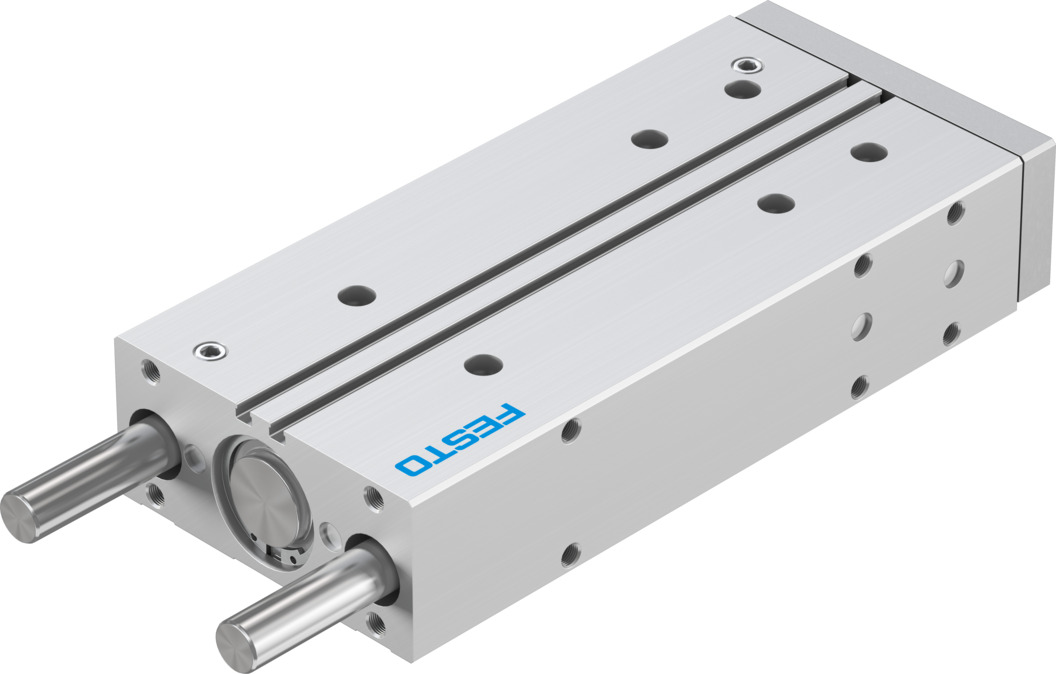

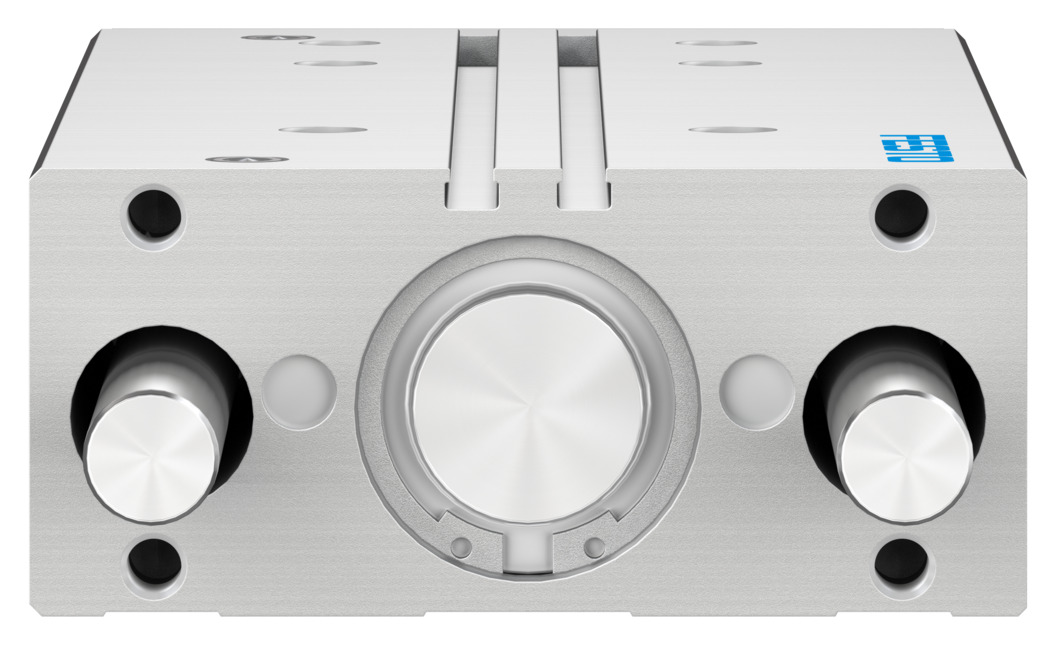

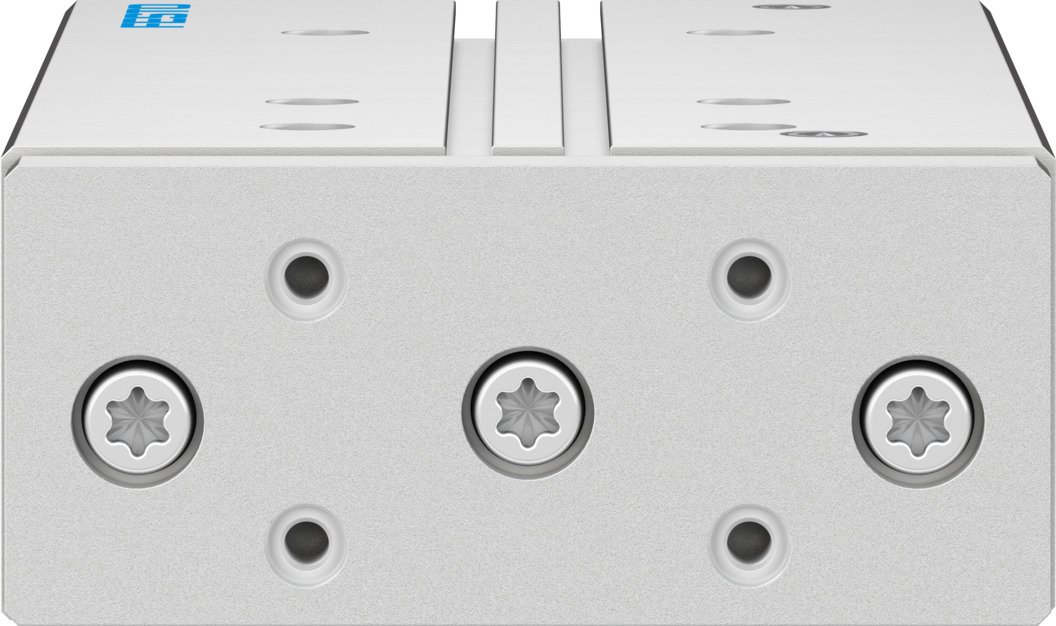

Направляемый привод
DFM-40-200-P-A-KF
170945Цена: по запросу
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Диаметр поршня | 40 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 200 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 754 Н |
1
Загрузки
| Температура окружающей среды | -5 °C ... 60 °C |
| Центр тяжести движущейся массы в зависимости от хода | 112,3 мм |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Руководство |
| Расстояние от центра тяжести груза до пластины крепления xs | 50 мм |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Энергия удара в конечных положениях | 0,7 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная эффективная нагрузка, зависящая от хода на определенном расстоянии, xs | 127 Н |
| Максимальное усилие Fy | 1130 Н |
| Максимальное статическое усилие | 1260 Н |
| Максимальное усилие Fz | 1130 Н |
| Максимальное статическое усилие Fz | 1260 Н |
| Максимальный момент Mx | 49,74 Нм |
| Максимальный момент Моего | 40,13 Нм |
| Максимальный момент Mz | 40,13 Нм |
| Макс. допустимая нагрузка по крутящему моменту Mx в зависимости от хода | 6,5 Нм |
| Максимальная скорость | 0,8 м/с |
| Максимальный крутящий момент, Мх статический | 55,44 Нм |
| Максимальный крутящий момент Моего статического | 44,73 Нм |
| Максимальный крутящий момент, Мз статический | 44,73 Нм |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 1899 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,15 МПа ... 1 МПа |
| Диаметр поршня | 40 мм |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 4905 г |
| Инсульт | 200 мм |
| Символ | 00991737 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 754 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 686 Н |
| альтернативные соединения | Смотрите чертеж изделия |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
