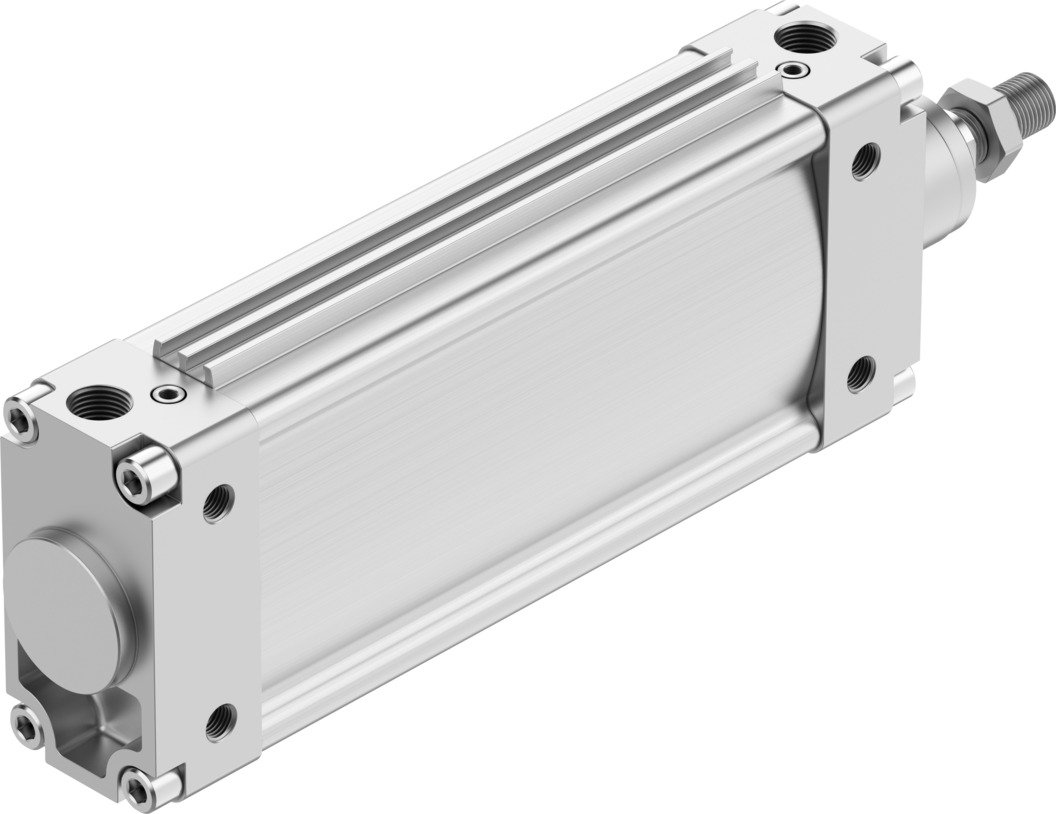

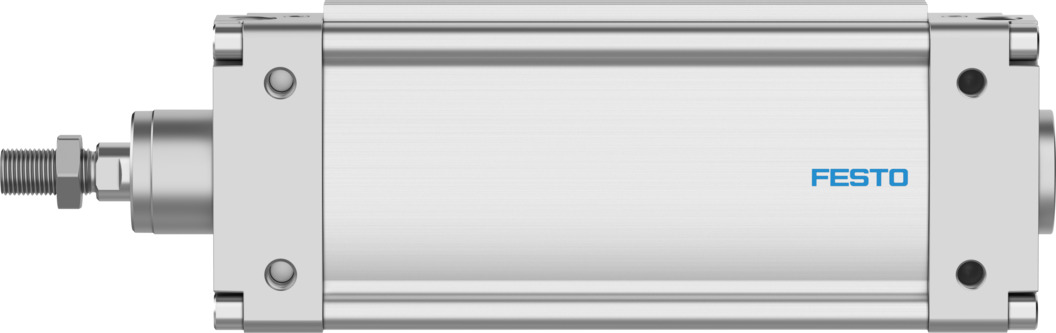

Плоский цилиндр
DZH-63-160-PPV-A
14080Цена: 45 170 ₽
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Режим работы | Двойного действия |
| Диаметр поршня | 63 мм... Эквивалентный диаметр |
| Инсульт | 160 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1870 год н. э. |
1
Загрузки
| Дополнительный вес на ход 10 мм | 69,6 г |
| Температура окружающей среды | -20 °C ... 80 °C |
| Базовый вес для хода 0 мм | 1820 г |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Длина амортизации | 23 мм |
| Дизайн | Поршень... Поршневой шток |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Алюминий |
| Материал корпуса | Алюминий |
| Материал поршневого штока | Высоколегированная сталь |
| Уплотнение поршня из материала | TPE-U (ПОЛИУРЕТАН) |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Максимальный крутящий момент для защиты от кручения | 2 Нм |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 951 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,06 МПа ... 1 МПа |
| Диаметр поршня | 63 мм... Эквивалентный диаметр |
| Резьба штока поршня | М16х1,5 |
| Пневматическое соединение | G3/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 2934 г |
| Защита от крутящего момента/направляющей | Овальный поршень |
| Инсульт | 160 мм |
| Символ | 00991235 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1870 год н. э. |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 1682 год новой эры |
| Крутильный люфт на штоке поршня +/- | 0,67 град |
| Тип крепления | Либо: ... С внутренней резьбой |
| Варианты | Поршневой шток на одном конце |
-
