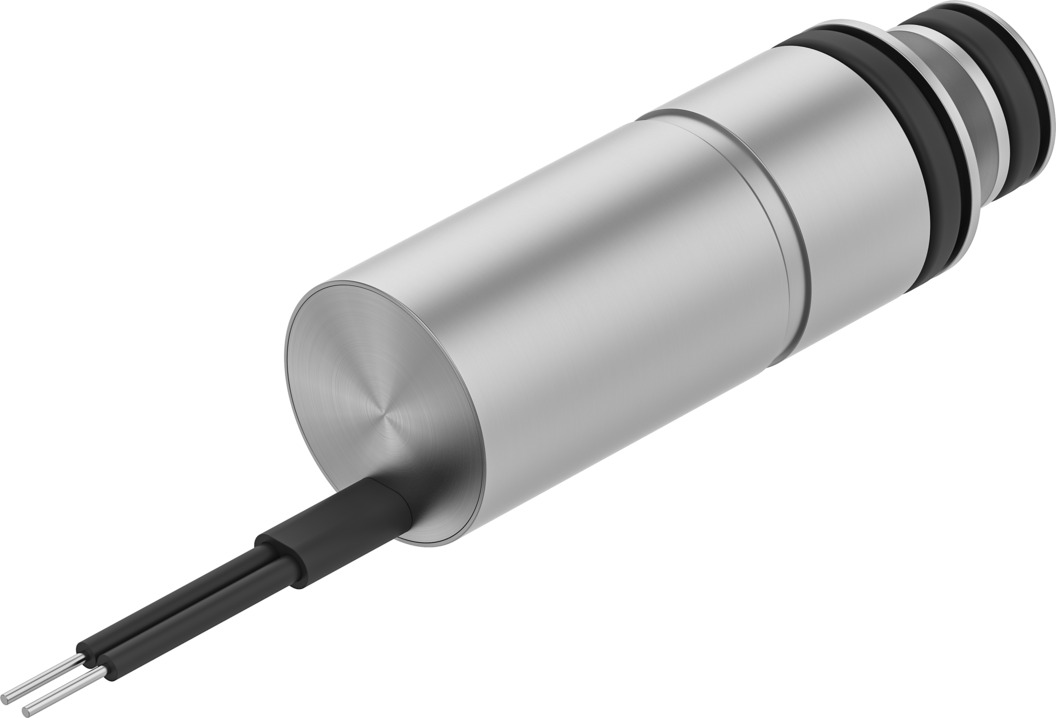

Пропорциональный регулирующий клапан направления
VPWS-0.3-B-6-PC8-10-V
8186784Цена: по запросу
| Пневматическое соединение, порт 1 | Патрон 8 мм |
| Стандартный расход (стандартизирован по DIN 1343) | 6,6 л/мин ... 8 л/мин |
| Функция клапана | пропорциональный регулирующий клапан 2/2, закрытый |
1
Загрузки
| Температура окружающей среды | 5 °C ... 50 °C |
| Давление разрыва | 3 МПа |
| Длина кабеля | 0,07 м ... 0,08 м |
| Сопротивление катушки R20 | 308 Ом |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Диапазон регулирования тока | но ... 70 мА |
| Степень защиты | Степень защиты IP60 |
| Дизайн | Тарельчатый клапан с прямым приводом |
| Рабочий цикл | 100% (см. инструкцию по эксплуатации) |
| Электрическое подключение 1, тип подключения | Кабель |
| Электрическое соединение 1, соединительная система | Открытый конец |
| Электрическое подключение 1, количество соединений/жил | 2 |
| Направление потока | Необратимый |
| Гистерезис | 14 ма |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материал корпуса | Высоколегированная сталь |
| Уплотнения из материала | ФПМ |
| Максимальное потребление электроэнергии | 1.5 Вт |
| Максимальная частота переключения | 25 Гц |
| Температура среды | 5 °C ... 50 °C |
| Средний | Инертные газы... Воздух |
| Монтажное положение | необязательный |
| Номинальное рабочее давление | 1 МПа |
| Номинальный размер | 0,3 мм |
| Примечание о степени защиты | Степень защиты IP65 с подходящим штекером... В собранном виде |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по ударопрочности | Удар в направлении Z может привести к колебаниям скорости потока |
| Примечание на носителе | Работа со смазкой невозможна... Максимальный размер частиц 10 мкм |
| Примечание по виброустойчивости | Колебания в направлении Z могут привести к колебаниям расхода |
| Рабочее давление | МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | Патрон 8 мм |
| Пневматическое соединение, порт 2 | Патрон 5,8 мм |
| Вес продукта | 5 г |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27 |
| Стандартный расход (стандартизирован по DIN 1343) | 6,6 л/мин ... 8 л/мин |
| Температура хранения | -40 °C ... 80 °C |
| Символ | 00995954 |
| Тип приведения в действие | Электрический |
| Тип крепления | На подоснове ... Подключаемый модуль |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | пропорциональный регулирующий клапан 2/2, закрытый |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6 |
-
-
