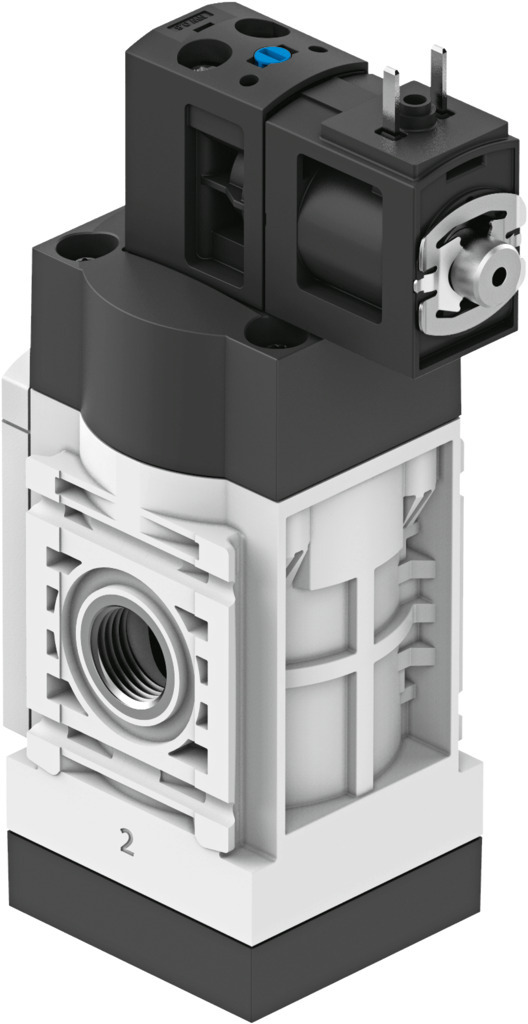

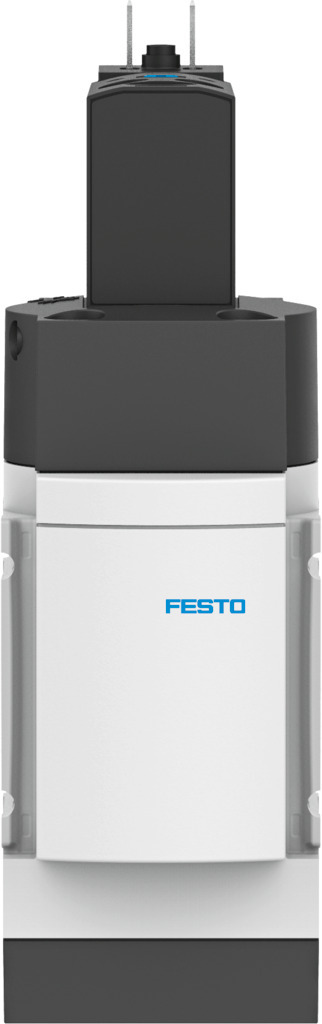

Клапан включения/выключения

Клапан включения/выключения

MS4-EE-1/4-V24-F1A-B

8176512

Цена: по запросу

Пневматическое соединение, порт 1	G1/4
Стандартный номинальный расход (стандартизирован по DIN 1343)	2000 л/мин

Загрузки

Загрузить технический паспорт

Температура окружающей среды	-5 °C ... 50 °C
Значение C	8,36 л/сбар
Данные о характеристиках катушки	24 В постоянного тока: 2,3 Вт
Класс чистых помещений	Класс 7 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Степень защиты	Степень защиты IP65
Дизайн	Тарельчатый клапан с электрическим приводом
Электрическое соединение	Тип C ... Согласно EN 175301-803
Функция выпуска отработанного воздуха	Без возможности регулирования расхода
Размер сетки	40 мм
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Ручное управление	Фиксирующий ... Не фиксирующий
Материал корпуса	Усиленный ПА
Уплотнения из материала	HNBR ... NBR
Температура среды	-5 °C ... 50 °C
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,3 МПа ... 0,7 МПа
Допустимые колебания напряжения	+/- 10 %
Контрольная подача воздуха	Внутренний
Пневматическое соединение, порт 1	G1/4
Пневматическое соединение, порт 2	G1/4
Пневматическое соединение, порт 3	G1/4
Вес продукта	194 г
Выбор дополнительных функций	С глушителем
Серии	мс
Отображение состояния сигнала	С аксессуарами
Размер	4
Стандартный номинальный расход (стандартизирован по DIN 1343)	2000 л/мин
Стандартный номинальный расход, выхлоп 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм)	1600 л/мин
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Время включения	29 мс
Индикатор положения переключения	С аксессуарами
Символ	00991008
Тип приведения в действие	Электрический
Тип крепления	С помощью настенного/поверхностного кронштейна
Тип пилотирования	Пилот приведен в действие
Тип сброса	Механическая пружина
Функция клапана	3/2-ходовой, закрытый, моностабильный
значение b	0.49
круг	Подкладка
