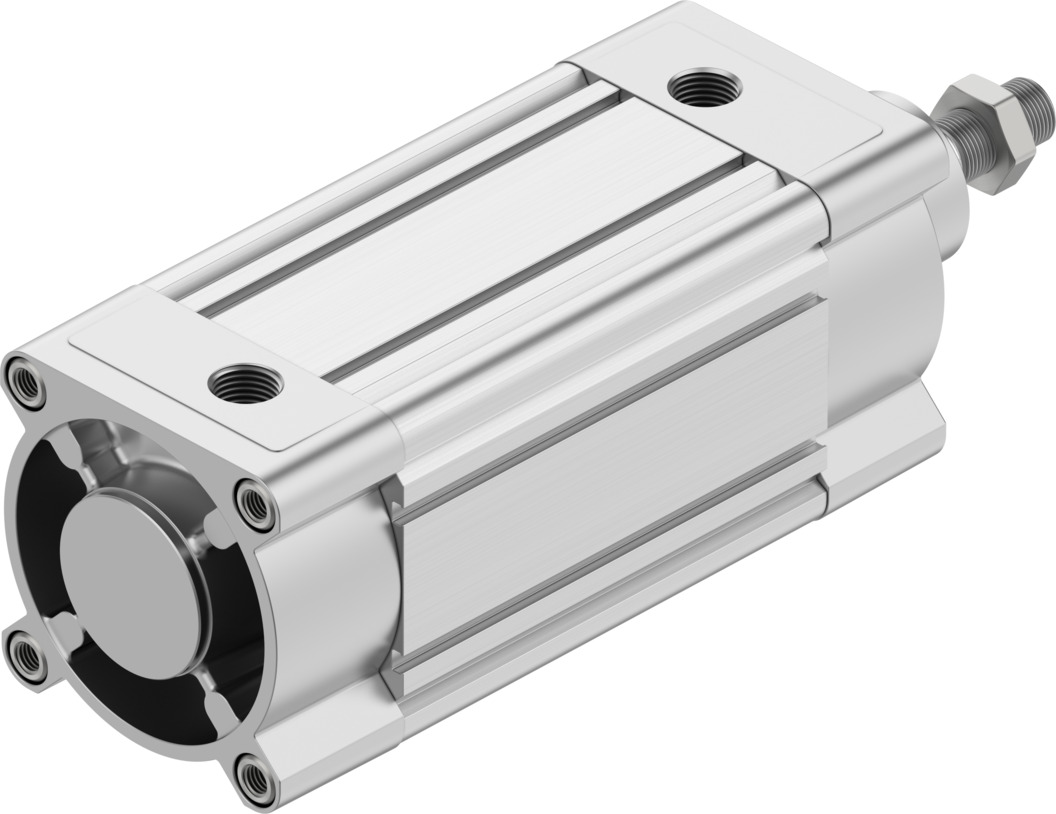

Стандартный цилиндр
DSBC-100-125-D3-PPSA-N3
8165694Цена: по запросу
| Амортизирующий | Саморегулирующаяся пневматическая амортизация в конечном положении |
| Режим работы | Двойного действия |
| Диаметр поршня | 100 мм |
| Инсульт | 125 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 4712 Н |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 39 г |
| Дополнительный вес на ход 10 мм | 152 г |
| Температура окружающей среды | -20 °C ... 80 °C |
| Базовый вес для хода 0 мм | 3728 г |
| Материал буферного уплотнения | TPE-U (ПОЛИУРЕТАН) |
| Соответствует стандарту | Стандарт ISO 15552 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Амортизирующий | Саморегулирующаяся пневматическая амортизация в конечном положении |
| Амортизирующий материал выступа | ПОМ |
| Длина амортизации | 31 мм |
| Дизайн | Поршень... Поршневой шток |
| Энергия удара в конечных положениях | 2,5 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальный подшипник | Металлополимерное соединение |
| Винты для крепления материала | Оцинкованная сталь |
| Материальное покрытие | Алюминий, отлитый под давлением с покрытием |
| Материальный цилиндр-бочка | Гладкоанодированный кованый алюминиевый сплав |
| Гайка из материала | Оцинкованная сталь |
| Материальный поршень | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Материал штока поршня стеклоочистителя | TPE-U (ПОЛИУРЕТАН) |
| Уплотнение поршня из материала | TPE-U (ПОЛИУРЕТАН) |
| Материал стержня стеклоочистителя | TPE-E |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 1488 г |
| Движущаяся масса с ходом 0 мм | 1000 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,04 МПа ... 1,2 МПа |
| Диаметр поршня | 100 мм |
| Резьба штока поршня | М20х1,5 |
| Конец штока поршня | Наружная резьба |
| Пневматическое соединение | G1/2 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 5791 г |
| Инсульт | 125 мм |
| Символ | 00992970 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 4712 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 4418 Н |
| Тип крепления | Либо: ... С внутренней резьбой |
| Варианты | Поршневой шток на одном конце |
-
