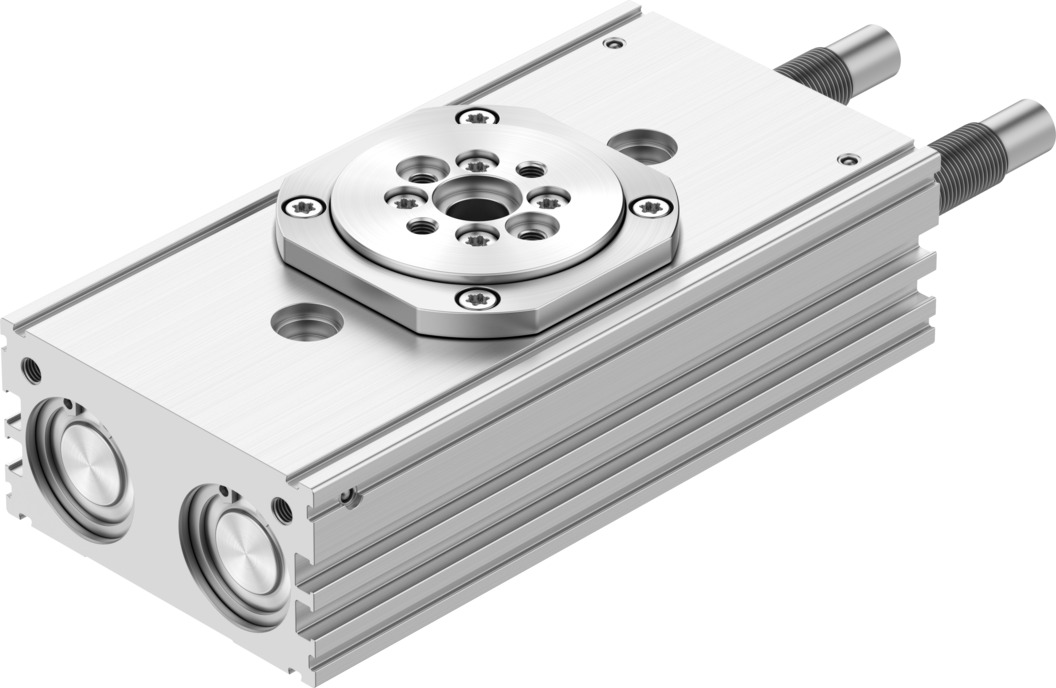

Полуповоротный привод DRRS-25-180-FH-Y9A

Полуповоротный привод

DRRS-25-180-FH-Y9A

8163614

Цена: по запросу

Загрузки

Загрузить технический паспорт

Температура окружающей среды	°C ... 60 °C
Тарельчатый клапан с осевым эксцентриситетом	0,07 мм
Класс чистых помещений	Класс 9 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Амортизирующий	Внутренняя гидравлическая амортизация в норме
Угол амортизации	40,8 град
Дизайн	Реечная передача
Материал фланцевого вала	Кованый алюминиевый сплав
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-C1-L
Материал приводного вала	Закаленная сталь
Материал корпуса	Анодированный алюминий
Уплотнения из материала	NBR ... TPE-U (ПОЛИУРЕТАН)
Максимальная статическая осевая нагрузка	450 Н
Максимальный изгибающий момент	10 Нм
Максимальный угол поворота	200 град
Минимальный угол поворота	80 °
Режим работы	Двойного действия
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,2 МПа ... 0,8 МПа
Допустимый момент инерции массы	0,6 кгм2
Материал шестерни	Закаленная сталь
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	1240 г
Точность повторения	0,07 град
Диапазон настройки угла поворота для каждого конечного положения	+10/-100 град
Размер	25
Температура хранения	-20 °C ... 60 °C
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Угол поворота	180 град
Символ	00991265
Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	6,6 Нм
Тип крепления	Либо: ... С помощью монтажного комплекта
