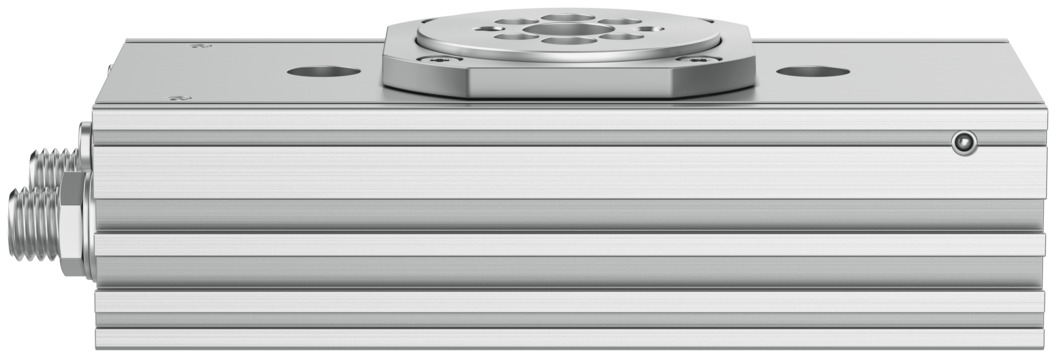

Полуповоротный привод DRRS-25-180-FH-PA

Полуповоротный привод

DRRS-25-180-FH-PA

8163613

Цена: по запросу

Загрузки

Загрузить технический паспорт

Температура окружающей среды	°C ... 60 °C
Тарельчатый клапан с осевым эксцентриситетом	0,07 мм
Класс чистых помещений	Класс 9 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Амортизирующий	Эластичные амортизирующие кольца/пластины на обоих концах
Угол амортизации	25,5 град
Дизайн	Реечная передача
Материал фланцевого вала	Кованый алюминиевый сплав
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-C1-L
Материал корпуса	Анодированный алюминий
Уплотнения из материала	NBR ... TPE-U (ПОЛИУРЕТАН)
Максимальная статическая осевая нагрузка	450 Н
Максимальный изгибающий момент	10 Нм
Максимальный угол поворота	200 град
Минимальный угол поворота	45 град
Режим работы	Двойного действия
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,3 МПа ... 0,8 МПа
Допустимый момент инерции массы	0,04 кгм2
Материал шестерни	Закаленная сталь
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	1240 г
Точность повторения	0,07 град
Диапазон настройки угла поворота для каждого конечного положения	+10/-100 град
Размер	25
Температура хранения	-20 °C ... 60 °C
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Угол поворота	180 град
Символ	00991265
Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	6,6 Нм
Тип крепления	Либо: ... С помощью монтажного комплекта
