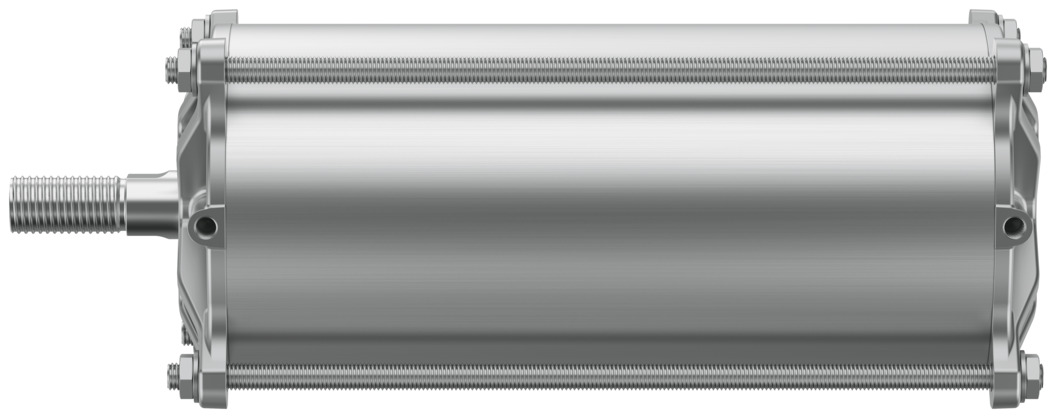

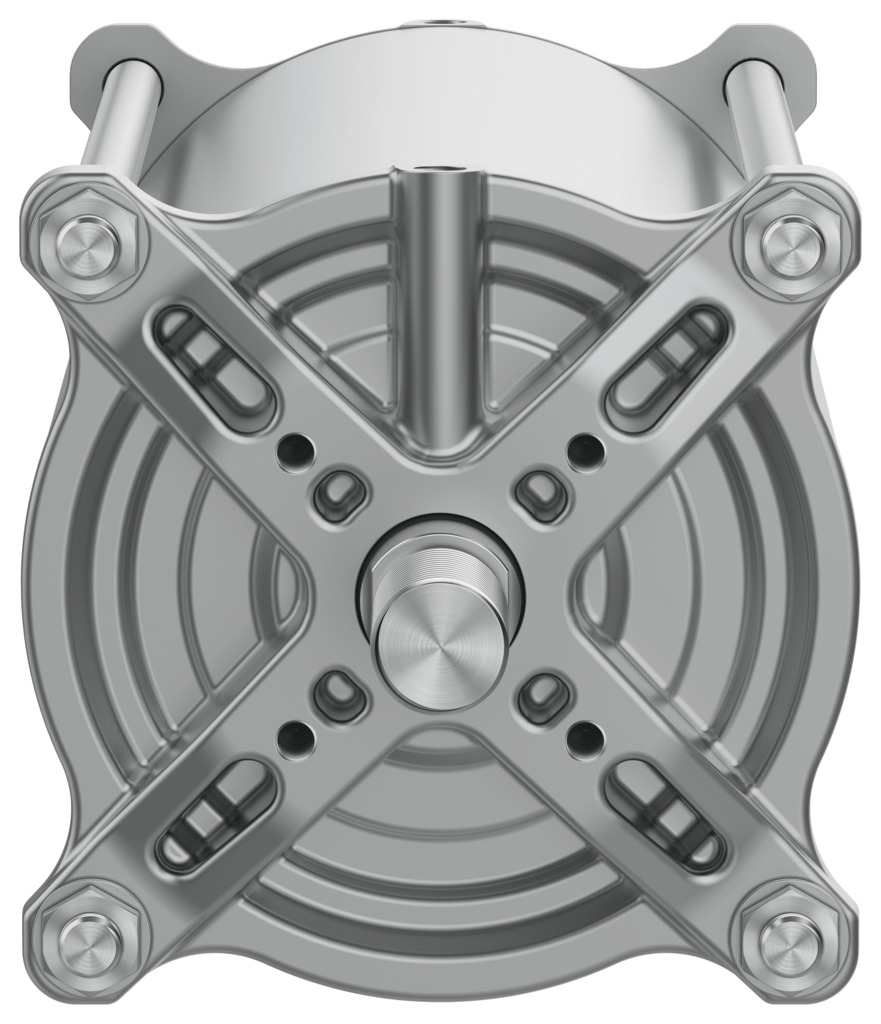

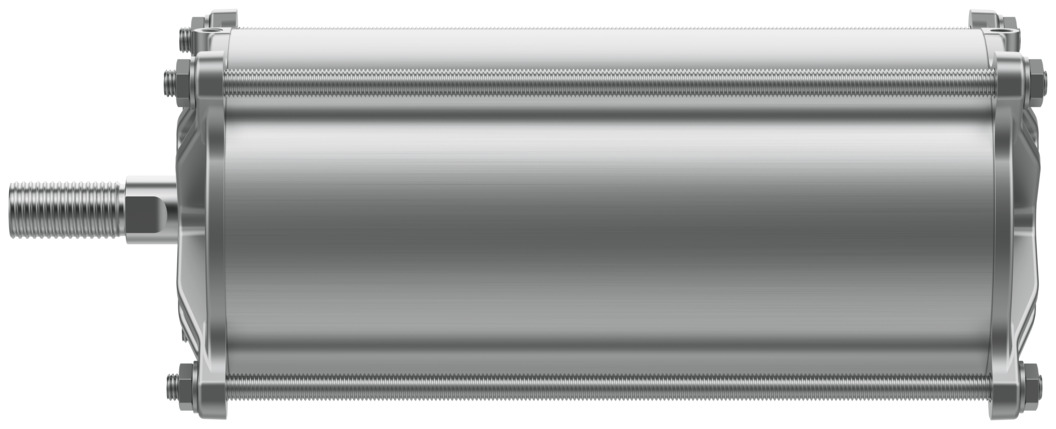

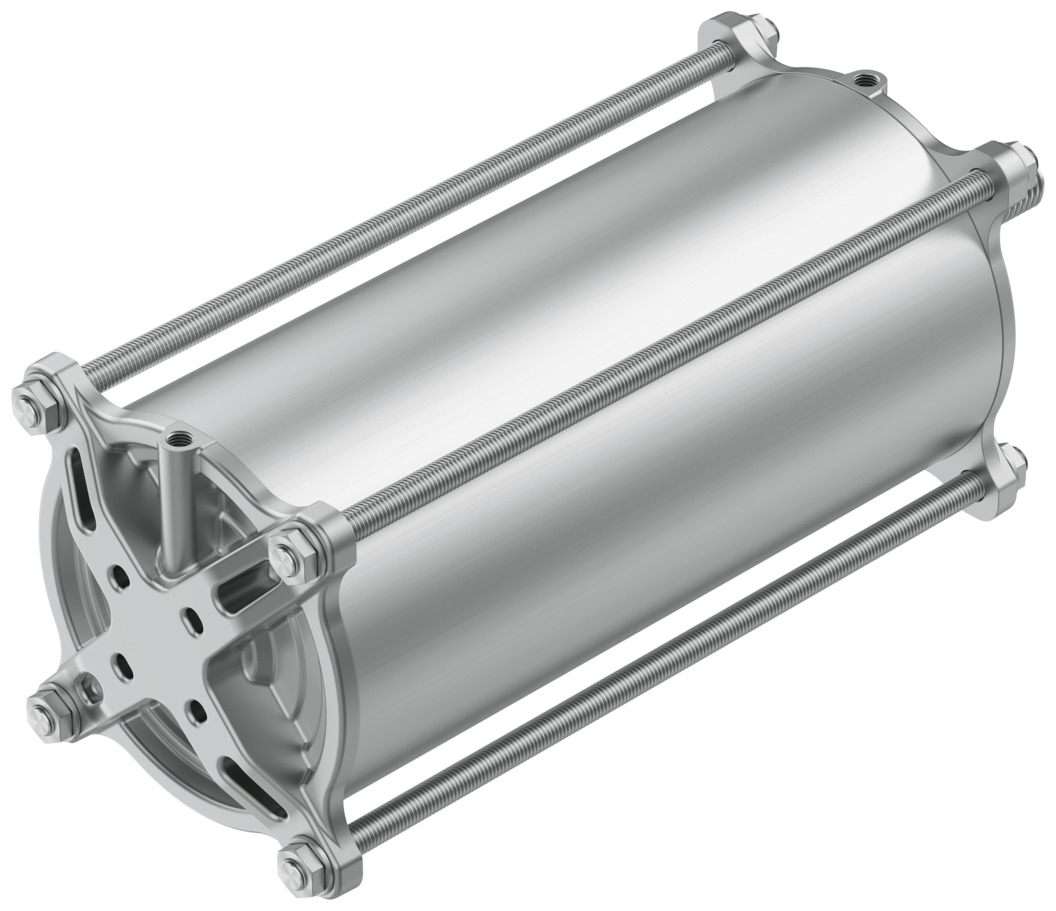

Линейный привод
DFPC-200-350-D
8133105Цена: по запросу
| Диаметр поршня | 200 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 350 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 18850 Н |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 105,31 г |
| Дополнительный вес на ход 10 мм | 255,79 г |
| Расход воздуха при предварительном ходе на 10 мм | 2,199 л |
| Расход воздуха при обратном ходе на 10 мм | 2,111 л |
| Температура окружающей среды | -20 °C ... 80 °C |
| Базовый вес для хода 0 мм | 10258,2 г |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Фитинговое соединение соответствует стандарту | Стандарт ISO 5210 |
| Рисунок отверстий во фланце | F10 (Число оборотов) |
| Энергия удара в конечных положениях | 4,8 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | Алюминий, отлитый под давлением под давлением |
| Материальный цилиндр-бочка | Гладкоанодированный кованый алюминиевый сплав |
| Гайка из материала | Высоколегированная нержавеющая сталь |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал штока поршня стеклоочистителя | TPE-U (ПОЛИУРЕТАН) |
| Статические уплотнения из материала | Нитрильный каучук |
| Материал рулевой тяги | Высоколегированная нержавеющая сталь |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 3575,4 г |
| Номинальное рабочее давление | 0,6 МПа |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,2 МПа ... 0,8 МПа |
| Диаметр поршня | 200 мм |
| Пневматическое соединение | G1/4 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 19210 г |
| Ударопрочность | Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27 |
| Размер привода клапана | 200 |
| Инсульт | 350 мм |
| Символ | 00991217 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 18850 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 18096 N |
| Тип крепления | Либо: ... На фланце в соответствии со стандартом ISO 5210 |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6 |
-
