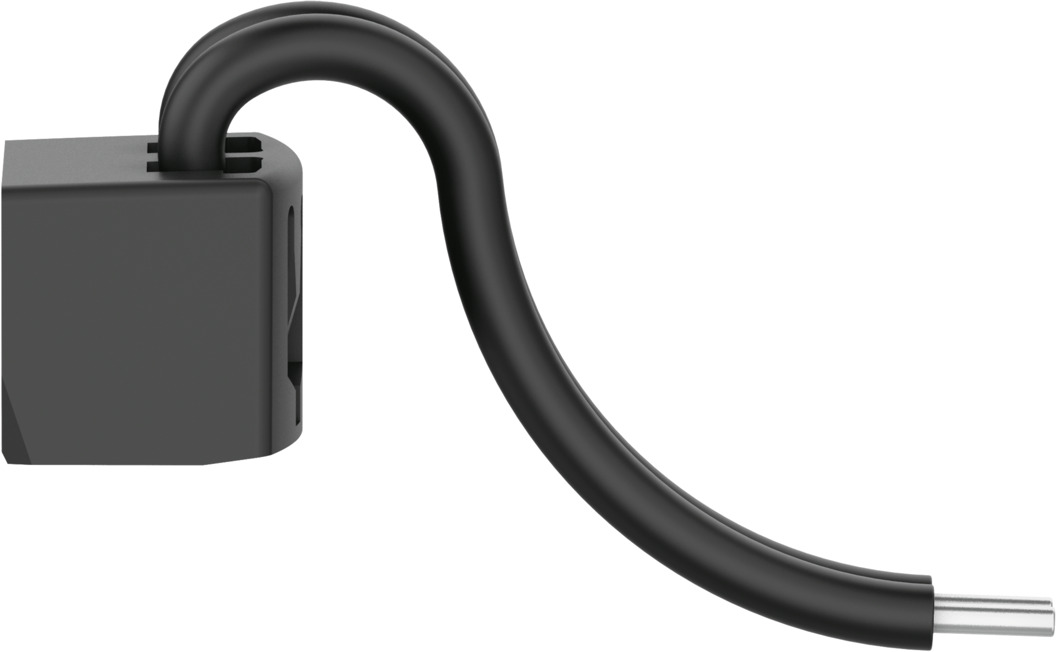

Соединительный кабель
NEBV-Q7G2-PD-0.5-N-LE2
8115099Цена: 520 ₽
| Длина кабеля | 0,5 м |
| Электрическое подключение 1, тип подключения | Разъем |
| Электрическое соединение 1, соединительная система | Схема подключения Q7 |
| Электрическое подключение 2, тип подключения | Двойной провод |
| Электрическое соединение 2, соединительная система | Открытый конец |
1
Загрузки
| Температура окружающей среды | °C ... 50 °C |
| Радиус изгиба фиксированного кабеля | 11 мм |
| Радиус изгиба движущегося кабеля | 16,5 мм |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС RoHS |
| Характеристика кабеля | Основной |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Диаметр кабеля | 1,1 мм |
| Длина кабеля | 0,5 м |
| Конструкция кабеля | 2 x 0,08 мм2 |
| Номинальное поперечное сечение проводника | AWG28 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Номинальный ток при 40°C | 0,3 А |
| Степень защиты | Степень защиты IP40 |
| Электрическое подключение 1, кабельная розетка | Прямой |
| Электрическое соединение 1, схема подключения | 00997311 |
| Электрическое подключение 1, тип подключения | Разъем |
| Электрическое соединение 1, соединительная система | Схема подключения Q7 |
| Электрическое соединение 1, конструкция | Угловой |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, количество соединений/жил | 2 |
| Электрическое подключение 1, тип монтажа | Подключаемый модуль |
| Электрическое подключение 1, используемые соединения/жилы | 2 |
| Электрическое подключение 2, тип подключения | Двойной провод |
| Электрическое соединение 2, соединительная система | Открытый конец |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое подключение 2, количество соединений/жил | 2 |
| Электрическое соединение 2, используемые соединения/жилы | 2 |
| Частота подключения | 20 |
| Цвет корпуса | Черный |
| Устойчивость к перенапряжению | 1,2 кВ |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальный электрический контакт | Позолоченный медный сплав |
| Материал корпуса | Усиленный ПА |
| Материальная изолирующая оболочка | ПВХ |
| Проводник номинального поперечного сечения | 0,08 мм2 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатации | Работайте только с внешним понижением мощности |
| Диапазон рабочих напряжений постоянного тока | В ... 30 В |
| Вес продукта | 2,3 г |
| Соединение защитного провода | Не доступен |
| Защита от обратной полярности | нет |
| Экранирование | нет |
| Температура хранения | -20 °C ... 70 °C |
| Условия испытания кабеля | Условия тестирования по запросу |
| Концы проволоки | Луженый |
-
