- Параллельный захват
Параллельный захват

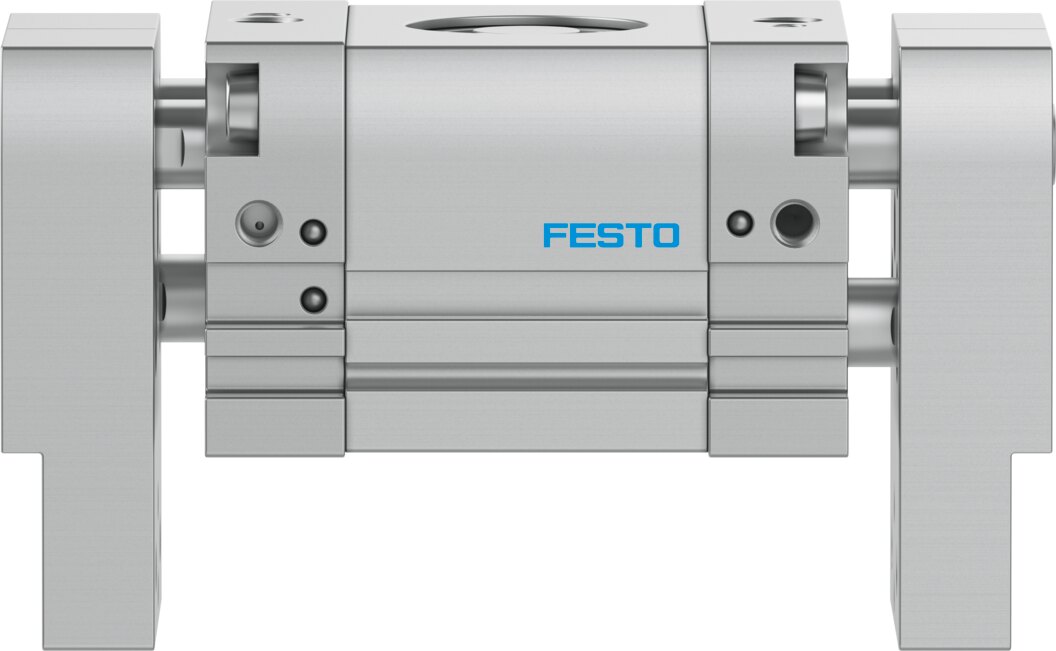

DHPL-20-40-P-A
8112220Цена: по запросу
| Дизайн | Реечная передача |
| Рабочее давление | 0,15 МПа ... 0,8 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Ход каждой губки захвата | 20 мм |
1
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Степень защиты | IP54 |
| Дизайн | Реечная передача |
| Материал зубчатой рейки | Высоколегированная нержавеющая сталь |
| Материал зубчатого колеса | Спеченная бронза |
| Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 115 Н |
| Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 155 Н |
| Функция захвата | Параллель |
| Руководство | Направляющая подшипника скольжения |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Интервал технического обслуживания | Пожизненная смазка |
| Момент инерции массы | 15,4 кгсм2 ... 23,5 кгсм2 |
| Материальное покрытие | Анодированный кованый алюминиевый сплав |
| Материал крышки колпачка | Анодированный кованый алюминиевый сплав |
| Торцевая пластина из материала | Анодированный кованый алюминиевый сплав |
| Губки для захвата материала | Анодированный кованый алюминиевый сплав |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Уплотнительное кольцо из материала | Нитрильный каучук |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнение поршня из материала | TPE-U (ПОЛИУРЕТАН) |
| Винты из материала | Оцинкованная сталь |
| Максимальный угловой зазор между челюстями захвата ax, ay | 0,14 град |
| Максимальное усилие на зажимной губке Fz статическое | 280 Н |
| Максимальный зазор в зажимной губке Sz | 0,068 мм |
| Максимальная масса на внешний захватный палец | 170 г |
| Максимальная рабочая частота захвата | 2 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 5 Нм |
| Максимальный крутящий момент на захвате Мой статический | 5 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 5 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 108 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 71 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,15 МПа ... 0,8 МПа |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 883 г |
| Точность повторения, захват | 0,03 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 20 |
| Ход каждой губки захвата | 20 мм |
| Символ | 00991894 |
| Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 230 Н |
| Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм) | 310 Н |
| Общий ход | 40 мм |
| Тип крепления | Либо: ... Прямой монтаж с помощью резьбы |
-
