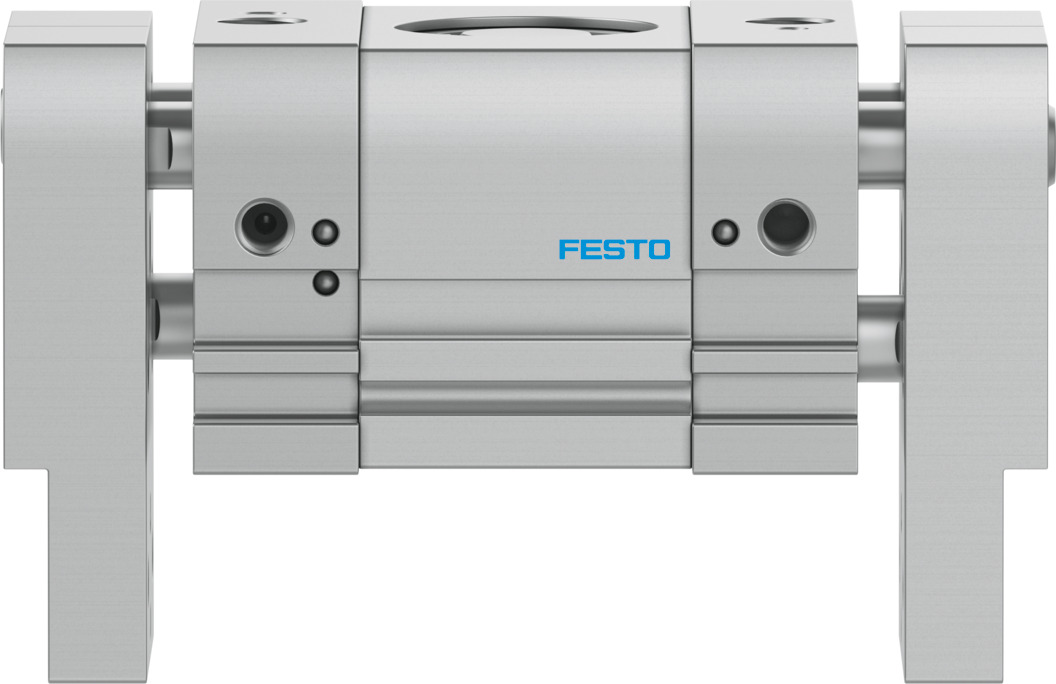

Параллельный захват DHPL-16-30-P-A

Параллельный захват

DHPL-16-30-P-A

8112217

Цена: по запросу

Дизайн	Реечная передача
Рабочее давление	0,15 МПа ... 0,8 МПа
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Ход каждой губки захвата	15 мм

Загрузки

Температура окружающей среды	-10 °C ... 60 °C
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Амортизирующий	Эластичные амортизирующие кольца/пластины на обоих концах
Степень защиты	IP54
Дизайн	Реечная передача
Приводная система	Пневматический
Материал зубчатой рейки	Высоколегированная нержавеющая сталь
Материал зубчатого колеса	Спеченная бронза
Резервное усилие захвата	Никто
Усилие захвата на зажимную губку при смыкании 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	65 Н
Усилие захвата на зажимную губку, при открывании, 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	90 Н
Функция захвата	Параллель
Руководство	Направляющая подшипника скольжения
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Интервал технического обслуживания	Пожизненная смазка
Момент инерции массы	4,3 кгсм2 ... 6,6 кгсм2
Материальное покрытие	Анодированный кованый алюминиевый сплав
Материал крышки колпачка	Анодированный кованый алюминиевый сплав
Торцевая пластина из материала	Анодированный кованый алюминиевый сплав
Губки для захвата материала	Анодированный кованый алюминиевый сплав
Материал корпуса	Анодированный кованый алюминиевый сплав
Уплотнительное кольцо из материала	Нитрильный каучук
Материал поршневого штока	Высоколегированная нержавеющая сталь
Уплотнение поршня из материала	TPE-U (ПОЛИУРЕТАН)
Винты из материала	Оцинкованная сталь
Максимальный угловой зазор между челюстями захвата ax, ay	0,15 град
Максимальное усилие на зажимной губке Fz статическое	240 Н
Максимальный зазор в зажимной губке Sz	0,072 мм
Максимальная масса на внешний захватный палец	93 г
Максимальная рабочая частота захвата	2 Гц
Максимальная точность замены	0,2 мм
Максимальный крутящий момент на захвате Mx статический	3,5 Нм
Максимальный крутящий момент на захвате Мой статический	3,5 Нм
Максимальный крутящий момент на захвате, Mz статический	3,5 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	75 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм)	53 мс
Режим работы	Двойного действия
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок	2
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,15 МПа ... 0,8 МПа
Пневматическое соединение	М5
Определение местоположения	С помощью бесконтактного переключателя
Вес продукта	499 г
Точность повторения, захват	0,03 мм
Вращательно симметричный	0,2 мм
Размер	16
Ход каждой губки захвата	15 мм
Символ	00991894
Общее усилие захвата при смыкании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	130 Н
Общее усилие захвата при открывании 0,6МПа (6 бар, 87 фунтов на квадратный дюйм)	180 Н
Общий ход	30 мм
Тип крепления	Либо: ... Прямой монтаж с помощью резьбы
