- Угловой седельный клапан

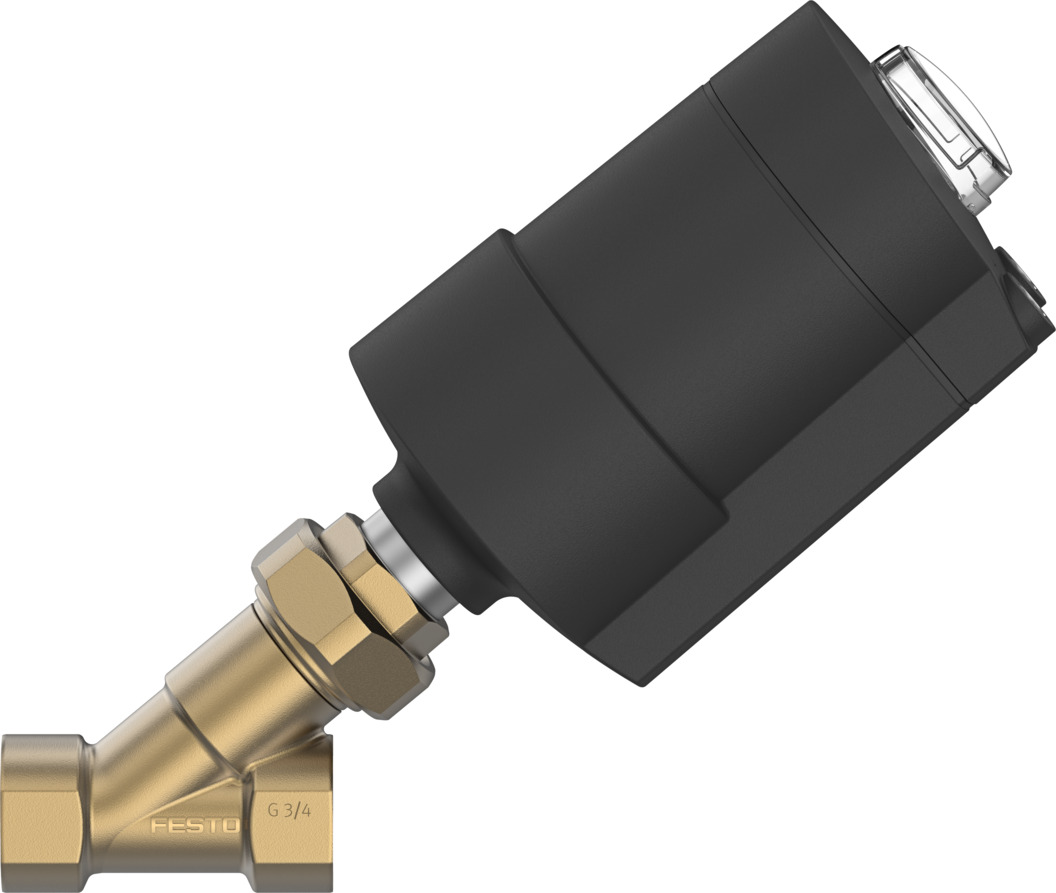

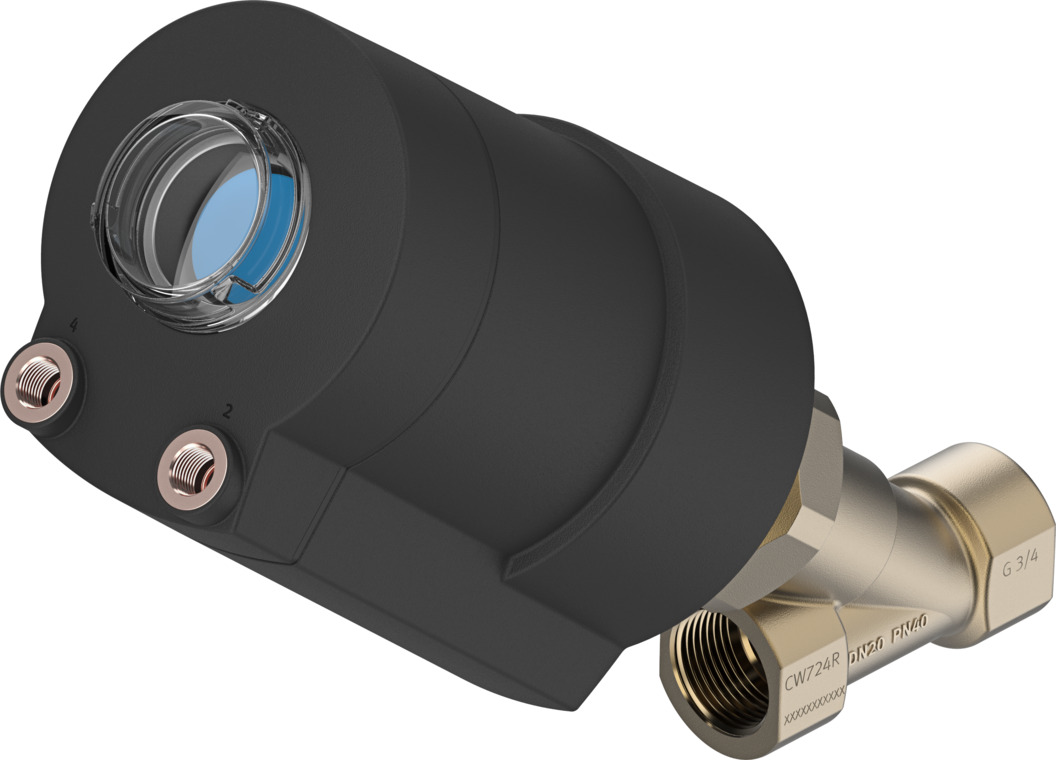

Угловой седельный клапан
VZXA-B-TS6-20-M2-B1T-30-K-75-20-PM
8111591Цена: по запросу
| Степень защиты | СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67 |
| Скорость потока, Кв | 11,8 м3/ч |
| Линейное подключение | Резьбовое соединение G3/4 по стандарту DIN ISO 228 |
| Среднее давление | МПа ... 3 МПа |
1
Загрузки
| Температура окружающей среды | °C ... 60 °C |
| Функция управления | Закрывается усилием пружины, Н/С |
| Контроль среды | Режим включения/выключения |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67 |
| Дизайн | Тарельчатый клапан с поршневым приводом |
| Направление потока | Под седлом клапана для газообразных и жидких сред |
| Направление потока | Необратимый |
| Скорость потока, Кв | 11,8 м3/ч |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Линейное подключение | Резьбовое соединение G3/4 по стандарту DIN ISO 228 |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса привода | Усиленный ПА |
| Номер материала корпуса технологического клапана | CW724R (черный) |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Корпус технологического клапана из материала | Латунь |
| Уплотнения из материала | ФПМ |
| Уплотнение седла из материала | ПТФЭ |
| Материальное уплотнение шпинделя | ПТФЭ |
| Максимальная вязкость | 600 мм2/с |
| Температура среды | -10 °C ... 180 °C |
| Средний | Пар... Гидравлическая жидкость на основе минерального масла |
| Среднее давление | МПа ... 3 МПа |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,5 МПа ... 0,7 МПа |
| Наружное применение | Области применения, защищенные от атмосферных воздействий, класс C1 в соответствии с IEC 60654-1 |
| Пневматическое соединение | Внутренняя резьба G1/8 |
| Определение местоположения | С помощью механического индикатора |
| Вес продукта | 2448 г |
| Размер накопителя | 75 мм |
| Температура хранения | -10 °C ... 60 °C |
| Инсульт | 20 мм |
| Символ | 00995586 |
| Тип приведения в действие | Пневматический |
| Тип крепления | Встроенная установка |
| Тип пилотирования | Управляемый извне |
| Тип сброса | Механическая пружина |
| Функция клапана | 2/2 |
-
