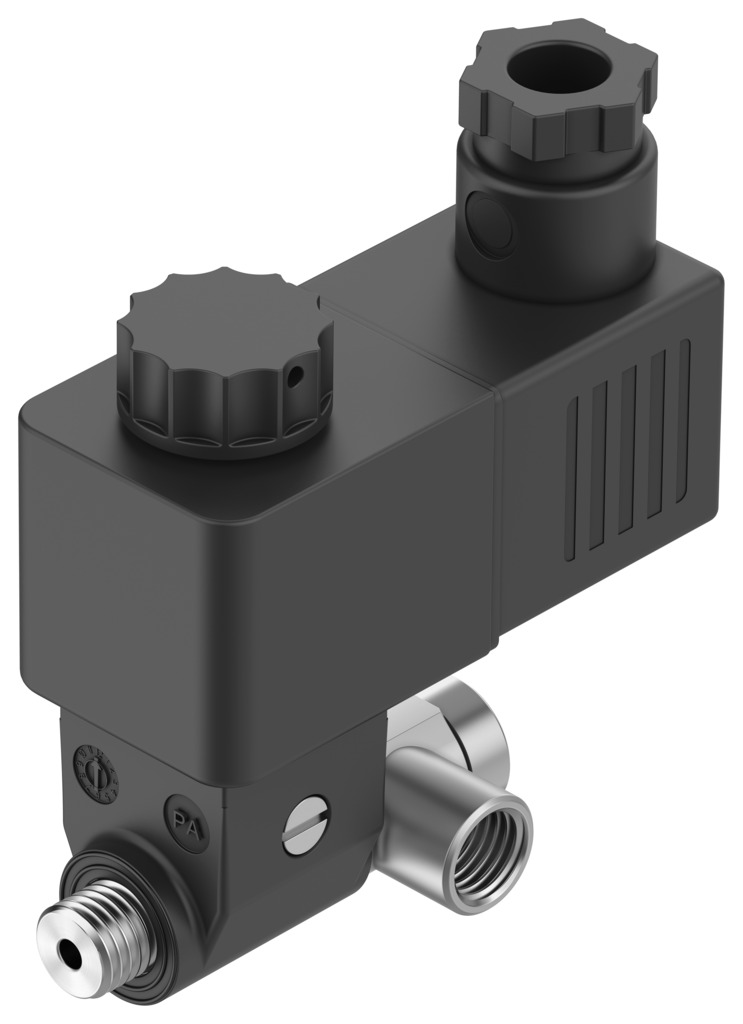

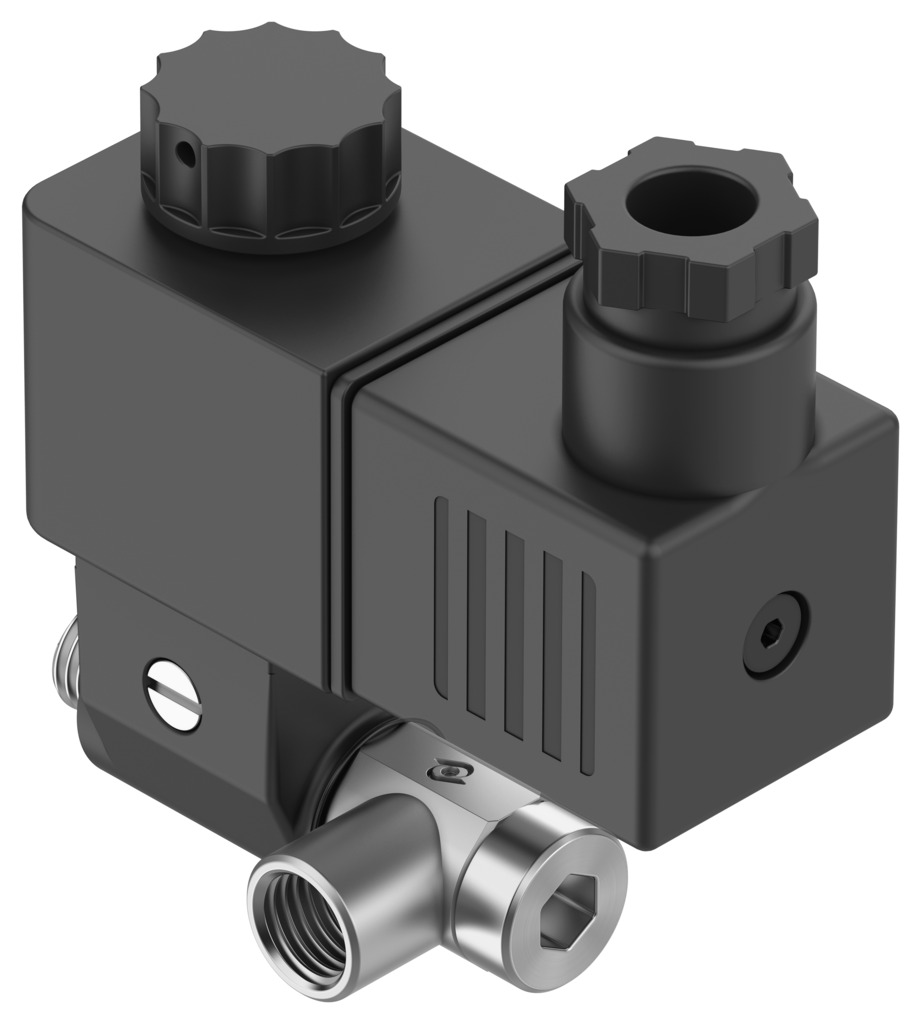

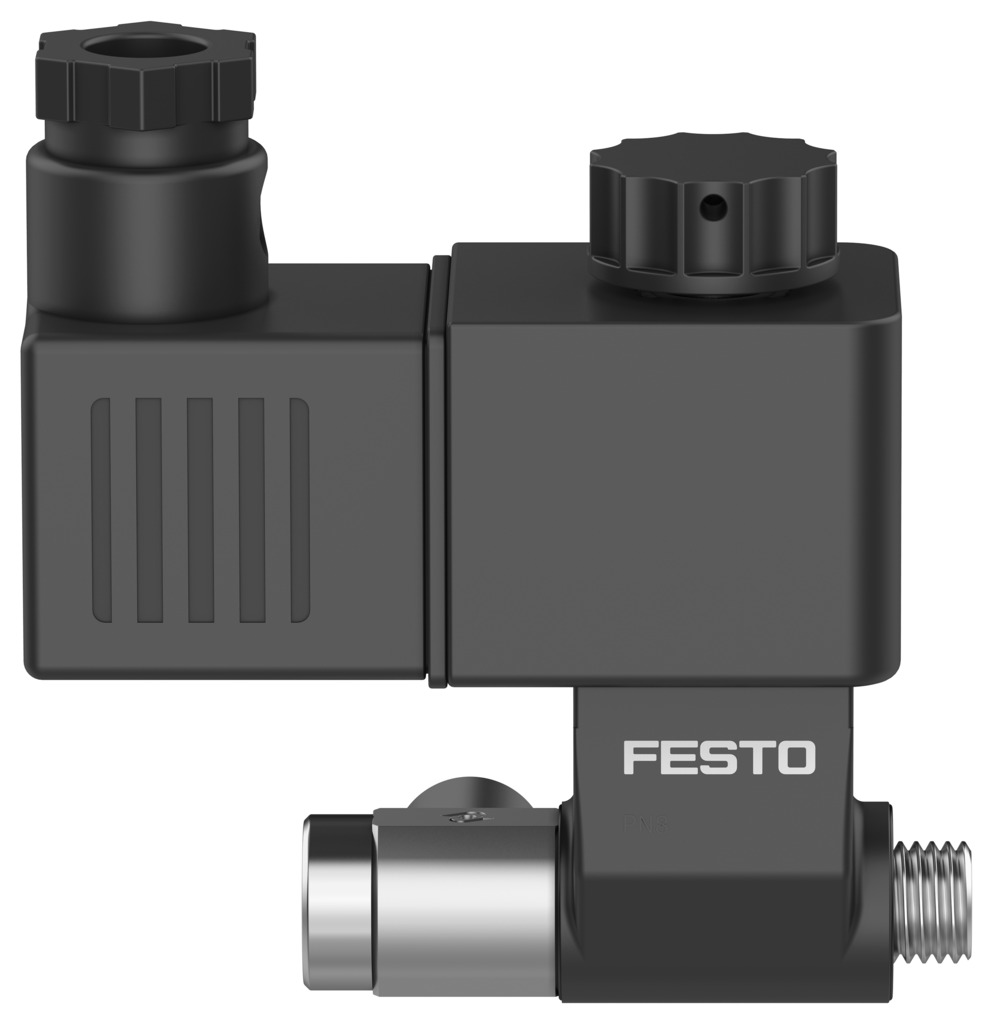

Пилотный клапан
VOFX-LT-M32C-MY-G18-SG18-3AA1
8178210Цена: по запросу
| Рабочее давление | -0,09 МПа ... 0,8 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 50 л/мин |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
Загрузки
| Температура окружающей среды | -10 °C ... 50 °C |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС о низком напряжении |
| Орган, выдавший сертификат | DNVGL-TAA000011J |
| Данные о характеристиках катушки | 230 В переменного тока: 50 Гц, потребляемая мощность 6,2 ВА, мощность удержания 3,7 ВА ... 230 В переменного тока: 60 Гц, потребляемая мощность 4,9 ВА, потребляемая мощность 2,9 ВА |
| Строительная ширина | 22 мм |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Тарельчатый клапан с прямым приводом |
| Рабочий цикл | 100% |
| Электрическое соединение | 3-контактный ... Тип B |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Необратимый |
| Класс изоляционного материала | F |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Ручное управление | Фиксирующий |
| Материал корпуса | Для |
| Уплотнения из материала | Нитрильный каучук |
| Материальная катушка соленоида | Медь |
| Монтажное положение | необязательный |
| Номинальный размер | 1,3 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 0,8 МПа |
| Рабочее напряжение | 230 В переменного тока |
| Допустимые колебания напряжения | +/- 10 % |
| Контрольная подача воздуха | Внутренний |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | М5 |
| Вес продукта | 160 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 50 л/мин |
| Символ | 00991135 |
| Тип приведения в действие | Электрический |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими правилами в отношении электрооборудования |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| пневматический рабочий порт | G1/8 |
-
