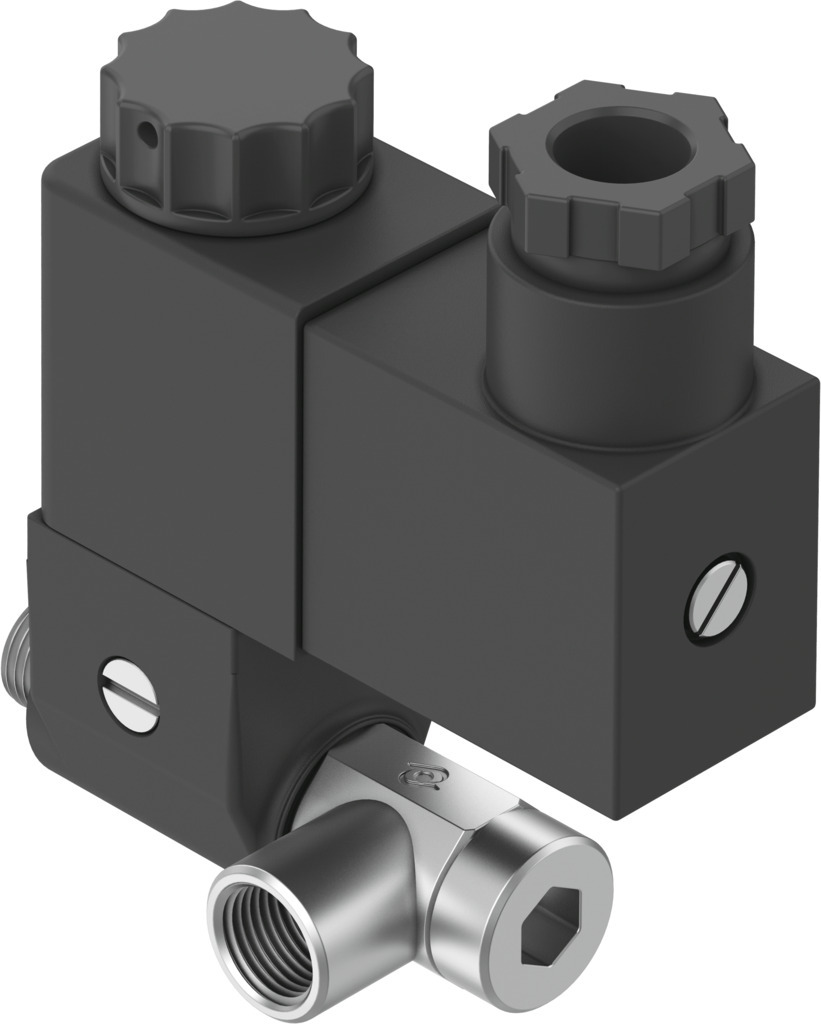

Пилотный клапан VOFX-LT-M32C-MY-G18-SG18-1B2

Пилотный клапан

VOFX-LT-M32C-MY-G18-SG18-1B2

8119587

Цена: по запросу

Рабочее давление	-0,9 бар ... 8 бар
Пневматическое соединение, порт 1	G1/8
Стандартный номинальный расход (стандартизирован по DIN 1343)	50 л/мин
Функция клапана	3/2-ходовой, закрытый, моностабильный

Загрузки

Температура окружающей среды	-10 °C ... 50 °C
Данные о характеристиках катушки	24 В постоянного тока: 3,0 Вт
Строительная ширина	22 мм
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP65
Дизайн	Тарельчатый клапан с прямым приводом
Рабочий цикл	100%
Электрическое соединение	3-контактный ... Тип B
Функция выпуска отработанного воздуха	С возможностью регулирования расхода
Направление потока	Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Ручное управление	Фиксирующий
Материал корпуса	Для
Уплотнения из материала	Нитрильный каучук
Температура среды	-10 °C ... 50 °C
Монтажное положение	необязательный
Номинальный размер	1,3 мм
Примечание по материалам	Соответствует требованиям RoHS
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	-0,9 бар ... 8 бар
Рабочее напряжение	24 В постоянного тока
Допустимые колебания напряжения	+/- 10 %
Контрольная подача воздуха	Внутренний
Пневматическое соединение, порт 1	G1/8
Пневматическое соединение, порт 2	G1/8
Пневматическое соединение, порт 3	М5
Вес продукта	160 г
Принцип герметизации	Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343)	50 л/мин
Время выключения	46 мс
Время включения	31 мс
Символ	00991135
Тип приведения в действие	Электрический
Тип пилотирования	Прямой
Тип сброса	Механическая пружина
Функция клапана	3/2-ходовой, закрытый, моностабильный
пневматический рабочий порт	G1/8

Инструкции по эксплуатации
VOFX-LT-M32C-MY-_-1B2-EN

Скачать документацию
