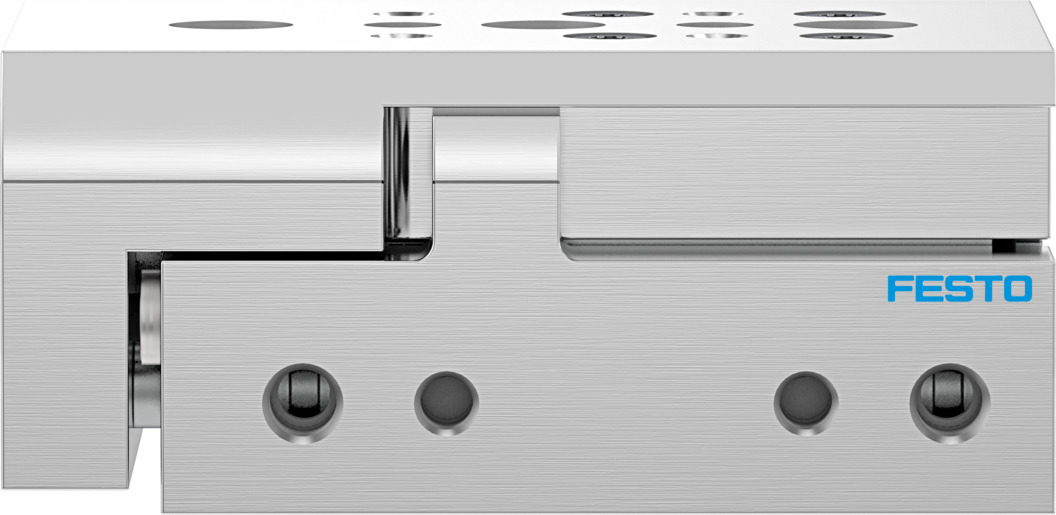

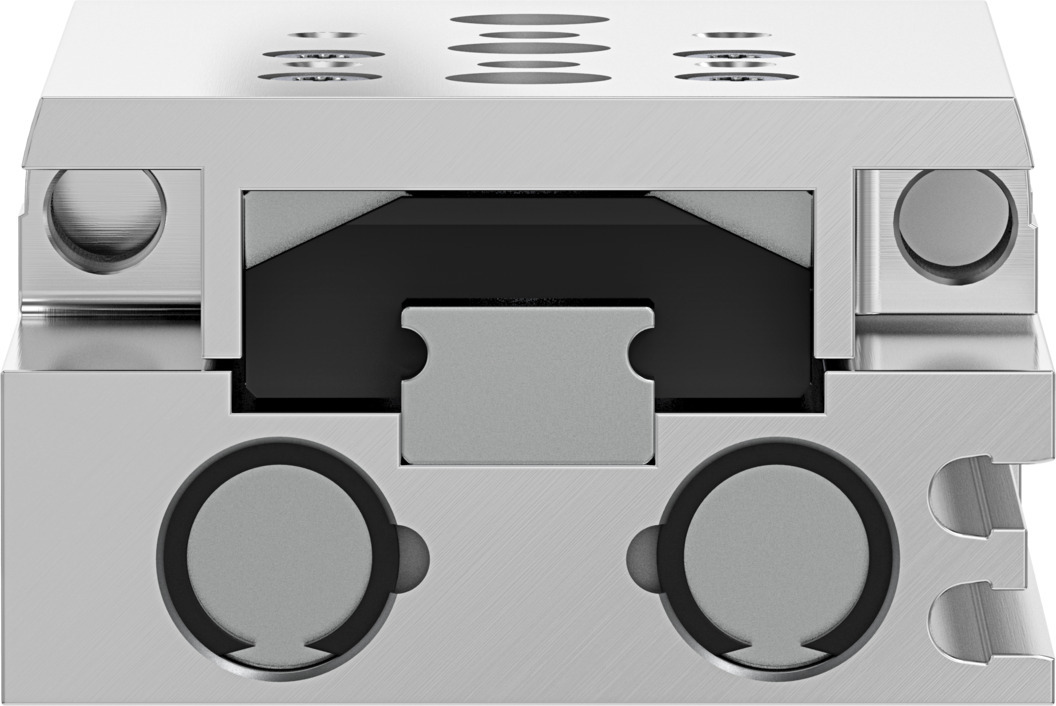

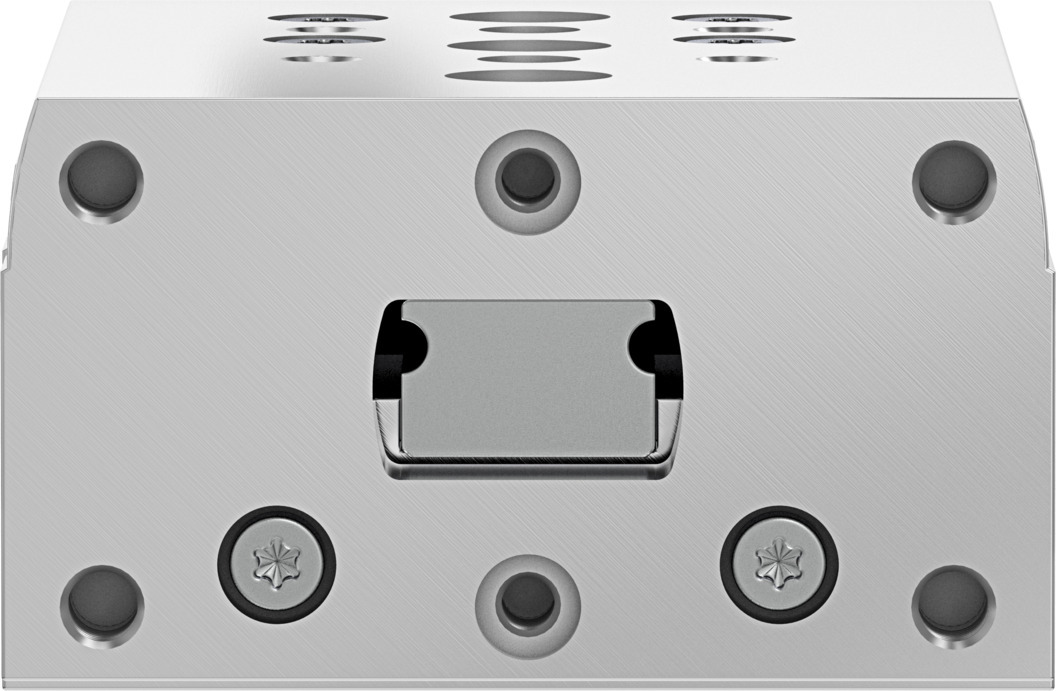

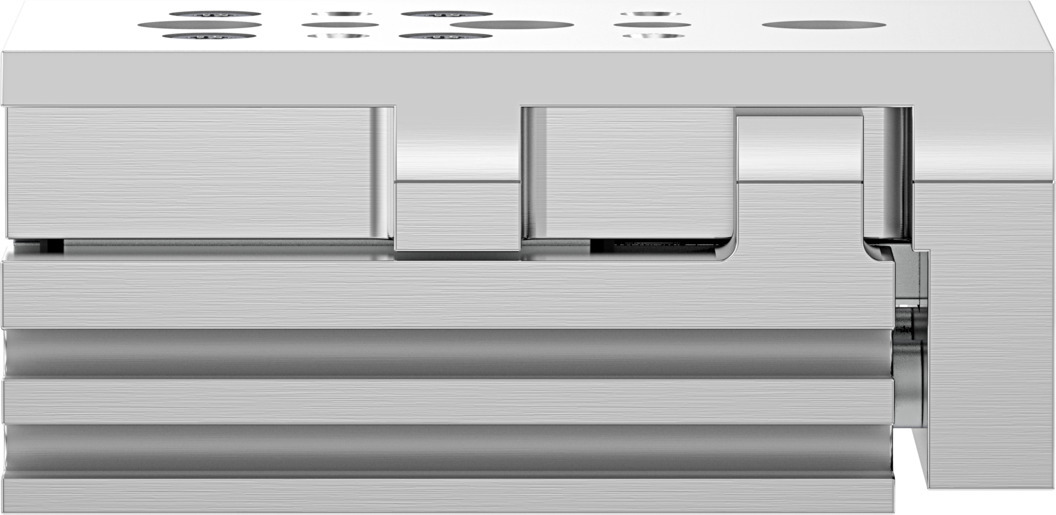

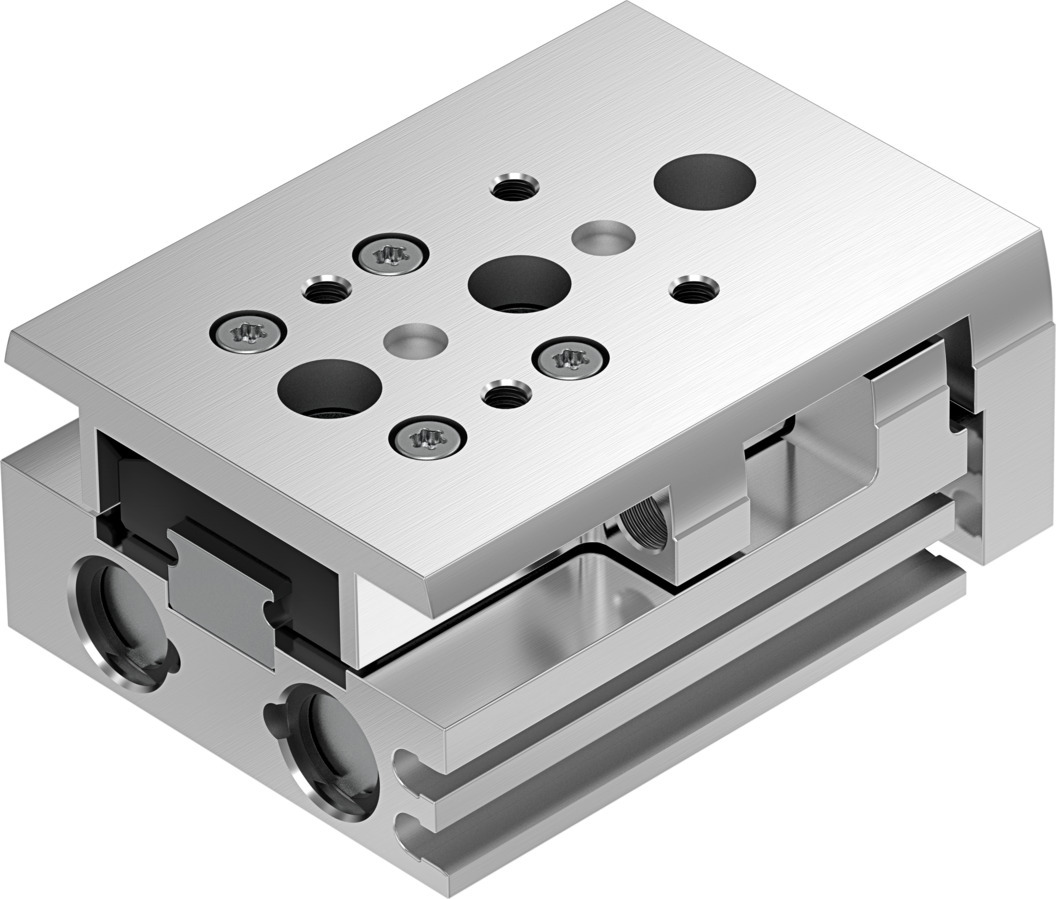

Мини-суппорт
DGST-10-10-E1A
8078839Цена: по запросу
| Амортизирующий | Эластомерная амортизация, двусторонняя, ход не регулируется |
| Диаметр поршня | 10 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 10 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 94 Н |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластомерная амортизация, двусторонняя, ход не регулируется |
| Длина амортизации | 1,6 мм |
| Дизайн | Сдвоенный поршень ... Гнет |
| Руководство | Направляющая шарикоподшипника с рециркуляцией |
| Энергия удара в конечных положениях | 0,05 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Руководство по материалу | ПОМ ... TPE-E |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | НБР |
| Максимальное усилие Fy | 470 Н |
| Максимальное усилие Fz | 470 Н |
| Максимальный момент Mx | 3 Нм |
| Максимальный момент Моего | 3 Нм |
| Максимальный момент Mz | 3 Нм |
| Максимальная скорость | 0,5 м/с |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 124 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,1 МПа ... 0,8 МПа |
| Диаметр поршня | 10 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 247 г |
| Точность повторения | <= 0,3 мм |
| Инсульт | 10 мм |
| Символ | 00991249 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 94 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 79 Н |
| Тип крепления | Со сквозным отверстием |
-
