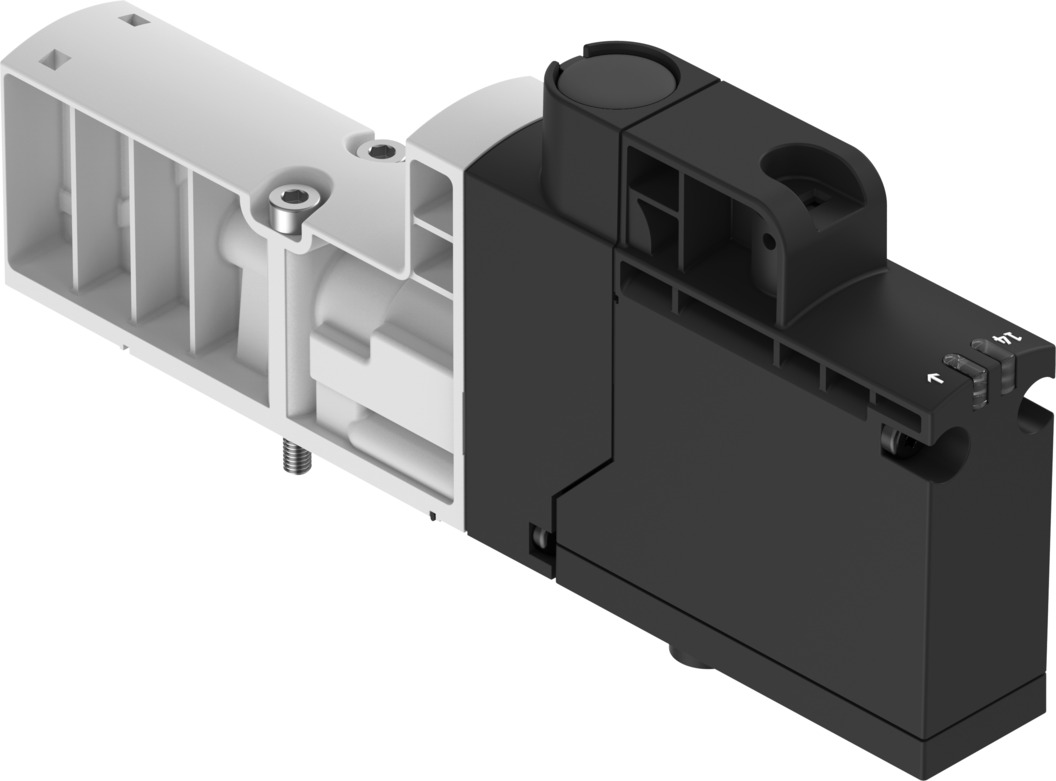

Электромагнитный клапан
VSVA-BT-M32CS1-MS-A2-1T5L-PA
8066571Цена: 34 980 ₽
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 125 л/мин |
| Тип приведения в действие | Электрический |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
| Температура окружающей среды | -5 °C ... 50 °C |
| Данные о характеристиках катушки | 24 В постоянного тока: 1,6 Вт |
| Строительная ширина | 18 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP65 |
| Дизайн | Тарельчатое сиденье |
| Рабочий цикл | 100% |
| Электрическое соединение | Подключаемый модуль |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Никто |
| Материал корпуса | Усиленный ПА |
| Винты из материала | Оцинкованная сталь |
| Уплотнения из материала | HNBR ... NBR |
| Максимальный отрицательный тестовый импульс с 1 сигналом | 1200 мкс |
| Максимальный положительный тестовый импульс с сигналом 0 | 2000 мкс |
| Среднее время наработки на отказ (MTTF), подкомпонент | 452 года, реле давления |
| Температура среды | -5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока | 24 В |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 1 МПа |
| Допустимые колебания напряжения | +/- 10 % |
| Контрольная подача воздуха | Внутренний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Вес продукта | 110 г |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Отображение состояния сигнала | Желтый светодиод, управляющий клапаном... Зеленый светодиод, реле давления, состояние разряжения |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 125 л/мин |
| Стандартный номинальный расход выхлопных газов | 125 л/мин |
| Функция переключающего элемента | Сетевой контакт |
| Датчик положения переключения | Через реле давления, состояние разряжения |
| Символ | 00997587 |
| Тип приведения в действие | Электрический |
| Тип крепления | На подоснове |
| Тип пилотирования | Пилот приведен в действие |
| Тип сброса | Механическая пружина ... Пневматическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| круг | Подкладка |
-
