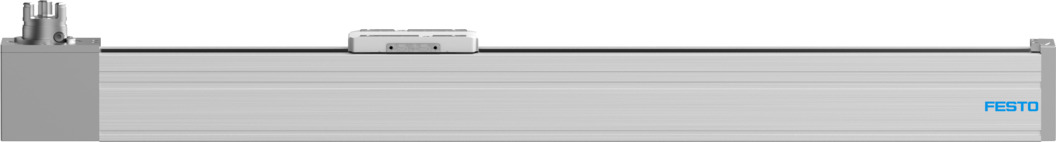

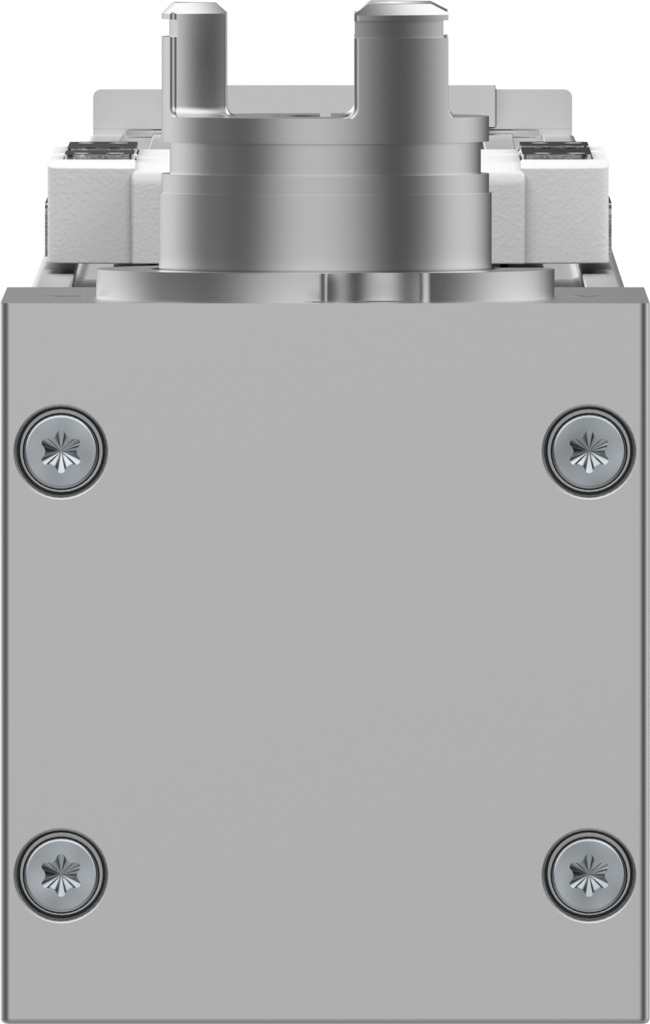

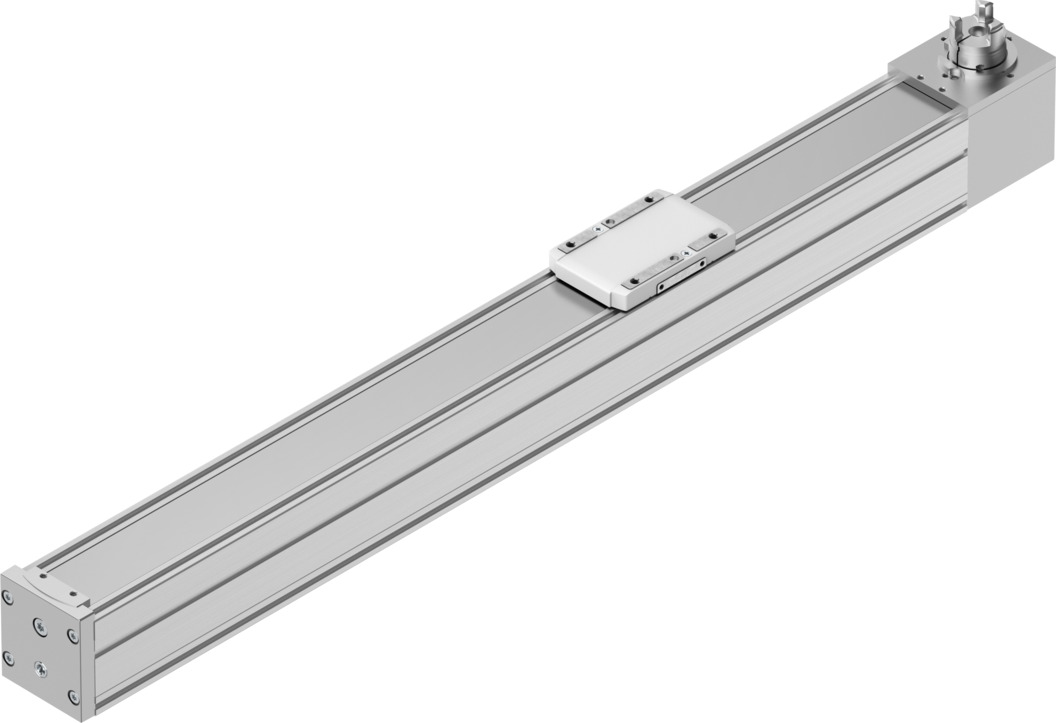

Зубчато-ременная ось

ELGC-TB-KF-60-500

8062778

Цена: 64 710 ₽

Максимальное усилие подачи Fx 120 Н
Точность повторения ±0,1 мм
Размер 60
1
Загрузки
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
Зубчато-ременная ось
2-й момент из области Iy 441000 мм⁴
2-й момент из области Из 542000 мм⁴
Дополнительный вес на ход 10 мм 43 г
Температура окружающей среды °C ... 50 °C
Базовый вес для хода 0 мм 1775 г
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Расстояние между поверхностью скольжения и центром направляющей 54,6 мм
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Эффективный диаметр ведущей шестерни 24,83 мм
Постоянная подача 78 мм/дюйм
Момент трения, не зависящий от нагрузки 0,194 Нм
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 13400 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 13400 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Энергия удара в конечных положениях 2,5Е-4 Дж
Код интерфейса, привод T42
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Интервал технического обслуживания Пожизненная смазка
Массовый момент инерции, ДЖ на метр хода 0,0851 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 1,5411 кгсм2
Момент инерции массы JO 0,8804 кгсм2
Материал покрывающей ленты Полоса из нержавеющей стали
Материальная крышка привода Окрашенный алюминий, отлитый под давлением
Торцевая крышка из материала Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Анодированный кованый алюминиевый сплав
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Алюминий, отлитый под давлением
Материал зубчатого ремня Полихлоропреновый или нитриловый каучук (NBR) со стеклокордом и нейлоновым покрытием
Максимальное ускорение 15 м/с2
Максимальный крутящий момент привода 1,49 Нм
Максимальное усилие подачи Fx 120 Н
Максимальное усилие Fy 3641 Н
Максимальное усилие на общей оси 600 Н
Максимальное усилие Fz 3641 Н
Максимальное усилие на общей оси Fz 1800 Н
Максимальное передаточное сопротивление при работе на холостом ходу 15,6 Н
Максимальный момент Mx 29,1 Нм
Максимальный момент Mx на общей оси 29,1 Нм
Максимальный момент Моего 31,8 Нм
Максимальный момент на моей общей оси 31,8 Нм
Максимальный момент Mz 31,8 Нм
Максимальный момент Mz на общей оси 31,8 Нм
Максимальная скорость 1,5 м/с
Монтажное положение необязательный
Движущаяся масса 482 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 107 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 117 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 117 Нм
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на энергию удара в конечных положениях При максимальной скорости наведения 0,01 м/с
Определение местоположения С помощью бесконтактного переключателя... С помощью индуктивных датчиков
Вес продукта 3901 г
Контрольный срок службы 5000 км
Точность повторения ±0,1 мм
Размер 60
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Температура хранения -20 °C ... 60 °C
Запас хода мм
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ 00991212
Шаг зубчатого ремня 3 мм
Момент инерции крутящей массы It 29800 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Вес ползуна 139 г
Рабочий ход 500 мм
