Электромагнитный клапан

VMPA14-M1H-I-S-G1/8-PI

8023570

Цена: по запросу

Пневматическое соединение, порт 1 G1/8
Стандартный номинальный расход (стандартизирован по DIN 1343) 570 л/мин
Тип приведения в действие Электрический
Функция клапана 2x2/2-позиционный, моностабильный, закрытый
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Степень защиты Степень защиты IP65... Соответствует стандарту IEC 60529
Дизайн Поршневой запорный клапан
Электрическое соединение 4-контактный ... M8x1
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Алюминий, отлитый под давлением
Уплотнения из материала Нитрильный каучук
Максимальный отрицательный тестовый импульс с 1 сигналом 200 мкс
Максимальный положительный тестовый импульс с сигналом 0 400 мкс
Максимальный момент затяжки при монтаже клапана 0,65 Нм
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 25%
Пилотный воздушный порт 12/14 М5
Контрольная подача воздуха Внешний
Контрольный выпускной патрубок 82/84 М5
Контрольное давление 0,3 МПа ... 0,8 МПа
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Пневматическое соединение, порт 4 G1/8
Пневматическое соединение, порт 5 G1/8
Вес продукта 255 г
Относительная влажность воздуха Макс. 90% при 40°C
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала да
Стандартный номинальный расход (стандартизирован по DIN 1343) 570 л/мин
Стандартный номинальный расход с QS-8 570 л/мин
Температура хранения -20 °C ... 40 °C
Пригодность для работы в вакууме нет
Время выключения 25 мс
Время включения 9 мс

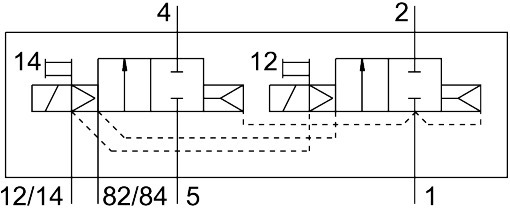

Символ 00991804
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Функция клапана 2x2/2-позиционный, моностабильный, закрытый
Размер клапана 14 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт G1/8
