Пропорциональный распределитель
VPWP-6-
550171Цена: по запросу
1
| Газ категории ATEX | II 3G |
| Температура окружающей среды | °C ... 50 °C |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Цвет соединений | Разъем 2: синий... Разъем 4: черный |
| Интерфейс управления | Цифровой... Шина CAN с протоколом Festo |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Степень защиты | Степень защиты IP65 ... В собранном виде |
| Дизайн | Поршневой запорный клапан... Со встроенными датчиками давления |
| Конструкция выходного напряжения 24 В | Обратное питание без повреждений... Отсутствует гальваническая развязка |
| Конструкция цифрового выхода | Соответствует стандарту IEC 61131-2... Положительная логика (PNP) |
| Электрическое подключение интерфейс полевой шины В | Заглушки ... M9 |
| Выход интерфейса полевой шины для электрического подключения | Гнездо ... M9 |
| Взрывоопасная температура окружающей среды | 0 °C <= Ta <= +50 °C |
| Тип защиты от взрывозащиты для газа | Например, nA IIC T5 X Gc |
| Защита от взрыва | Зона 2 (ATEX) |
| Электрическое подключение к интерфейсу полевой шины | Гнездо ... M8 |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Погрешность линейности в ± %FS | 1.5 % |
| Диапазон напряжений нагрузки постоянного тока | 18 В ... 30 В |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса | Кованый алюминиевый сплав ... Анодированный |
| Максимальное потребление тока приводом клапана | 1.2 А |
| Макс. потребляемый ток, логический | 0,15 А |
| Максимальный ток нагрузки цифрового выхода | 500 мА |
| Максимальный ток нагрузки выходного напряжения | 500 мА |
| Температура среды | °C ... 50 °C |
| Монтажное положение | необязательный... Предпочтительно в горизонтальном положении (элементы индикации обращены вверх) Если клапан перемещается, он должен быть установлен под прямым углом к направлению перемещения |
| Номинальное напряжение нагрузки постоянного тока | 24 В |
| Номинальное рабочее давление | 0,6 МПа |
| Номинальное рабочее напряжение постоянного тока | 24 В |
| Номинальный размер | 6 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [6:4:4] |
| Рабочее давление | МПа ... 1 МПа |
| Регулирование рабочего давления/Плавный останов | 4 бар ... 8 бар |
| Диапазон рабочих напряжений постоянного тока | 18 В ... 30 В |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Пневматическое соединение, порт 5 | G1/8 |
| Разрешение по давлению | 0,01 бар |
| Вес продукта | 776 г |
| Точность повторения FS | 1 % |
| Инструкции по технике безопасности | Безопасное положение VPWP: если возникает проблема с интерфейсом управления, клапан переходит в среднее закрытое положение. |
| Принцип герметизации | Трудный |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 700 л/мин |
| Отображение состояния | Желтый светодиод = PL (мощность нагрузки) ... Зеленый светодиод = мощность |
| Напряжение питания цифрового выхода | Напряжение нагрузки 24 В |
| Напряжение питания выходного напряжения | Напряжение нагрузки 24 В |
| Символ | 00992136 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием... С аксессуарами |
| Тип пилотирования | Прямой |
| Тип сброса | Магнитная пружина |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по электромагнитной совместимости... В соответствии с инструкциями Великобритании по эксплуатации |

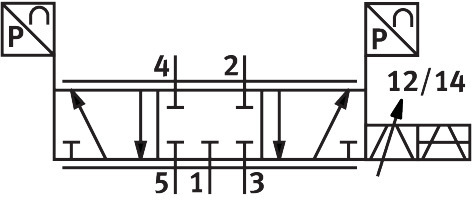

| Функция клапана | 5/3-ходовой пропорциональный регулирующий клапан, закрытый |
-
-
-
