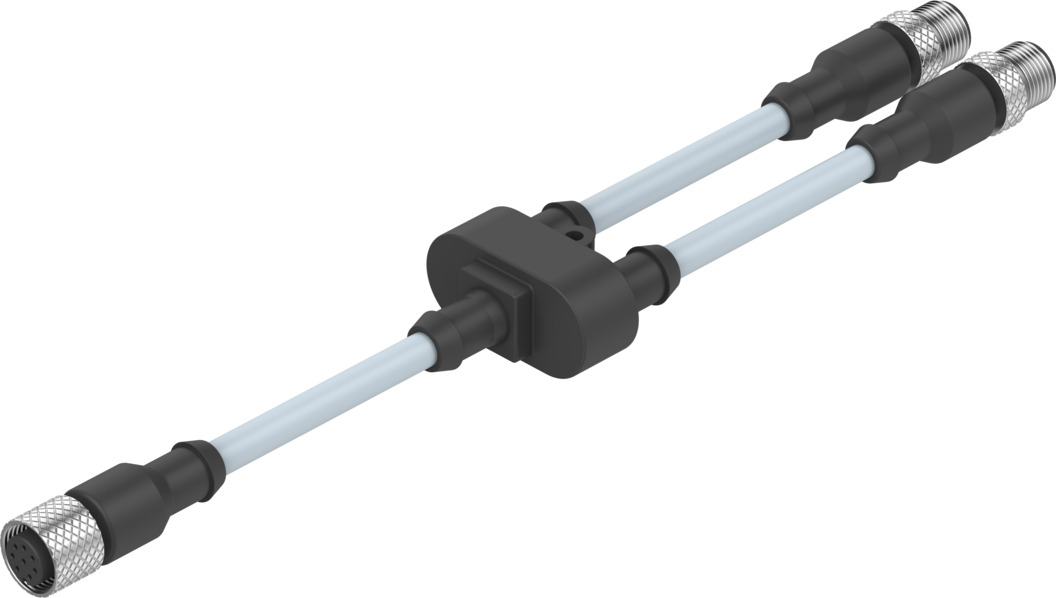

Соединительный кабель
NEBV-M12G8-KD-3-M12G4
547888Цена: 13 070 ₽
| Электрическое подключение 1, тип подключения | Разъем |
| Электрическое соединение 1, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое подключение 2, тип подключения | Штекеры |
| Электрическое соединение 2, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
1
Загрузки
| Дополнительные функции | Распределение аналоговых входов и выходов пропорционального регулятора давления |
| Температура окружающей среды | -25 °C ... 80 °C |
| Температура окружающей среды при перемещении кабеля | -5 °C ... 80 °C |
| Радиус изгиба 1, фиксированная установка кабеля | 33 мм |
| Радиус изгиба 2, фиксированная установка кабеля | 33 мм |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС RoHS |
| Характеристика кабеля | Стандарт |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Диаметр кабеля 1 | 6,3 мм |
| Диаметр кабеля 2 | 6,3 мм |
| Длина кабеля 1 | 2,5 м |
| Длина кабеля 2 | 0,5 м |
| Цвет оболочки кабеля | Серый |
| Конструкция кабеля | 8 x 0,25 мм2 |
| Соответствует стандарту | ДИН 47100 ... ЭН 61076-2-101 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Номинальный ток при 40°C | 2 А |
| Степень защиты | Степень защиты IP67 |
| Дизайн | Y-образный распределитель с кабелями с обеих сторон |
| Распределение | от 1 до 2 |
| Электрическое подключение 1, кабельная розетка | Прямой |
| Электрическое соединение 1, схема подключения | 00992265 |
| Электрическое подключение 1, тип подключения | Разъем |
| Электрическое соединение 1, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, количество соединений/жил | 8 |
| Электрическое подключение 1, тип монтажа | Винтовой замок |
| Электрическое подключение 1, используемые соединения/жилы | 5 |
| Электрическое подключение 2, кабельная розетка | Прямой |
| Электрическое соединение 2, схема подключения | 00995386 |
| Электрическое подключение 2, тип подключения | Штекеры |
| Электрическое соединение 2, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое подключение 2, количество соединений/жил | 4 |
| Электрическое соединение 2, используемые соединения/жилы | 4 |
| Электрическое соединение 3, кабельная розетка | Прямой |
| Электрическое соединение 3, схема подключения | 00995635 |
| Электрическое подключение 3, тип подключения | Штекеры |
| Электрическое соединение 3, соединительная система | M12x1, A-соответствует стандарту EN 61076-2-101 |
| Электрическое соединение 3, конструкция | Круглый |
| Электрическое соединение 3, функция | Сторона контроллера |
| Электрическое подключение 3, количество соединений/жил | 4 |
| Электрическое подключение 3, тип монтажа | Винтовой замок |
| Электрическое соединение 3, используемые соединения/жилы | 3 |
| Цвет корпуса | Черный |
| Устойчивость к перенапряжению | 0,8 кВ |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальная оболочка кабеля | TPE-U (ПОЛИУРЕТАН) |
| Материальный электрический контакт | Латунь, никелированное и позолоченное покрытие |
| Материал корпуса | TPE-U (ПОЛИУРЕТАН) |
| Материальная изолирующая оболочка | стр. |
| Материал винтового замка | Никелированная латунь |
| Уплотнения из материала | Нитрильный каучук |
| Минимальный радиус изгиба при свободном перемещении пластины 1 | 66 мм |
| Минимальный радиус изгиба со свободно перемещающейся вставкой 2 | 66 мм |
| Проводник номинального поперечного сечения | 0,25 мм2 |
| Примечание о степени защиты | В собранном виде |
| Примечание по материалам | Соответствует требованиям RoHS... Не содержит галогенов |
| Диапазон рабочих напряжений переменного тока | В ... 30 В |
| Диапазон рабочих напряжений постоянного тока | В ... 30 В |
| Степень загрязнения | 3 |
| Экранирование | да |
| Допуск по диаметру кабеля 1 | ± 0,2 мм |
| Допуск по диаметру кабеля 2 | ± 0,2 мм |
| Тип крепления | Через сквозное отверстие для винта M3 |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с инструкциями RoHS в Великобритании |
| электрическое подключение 2, тип монтажа | Винтовой замок |
-
