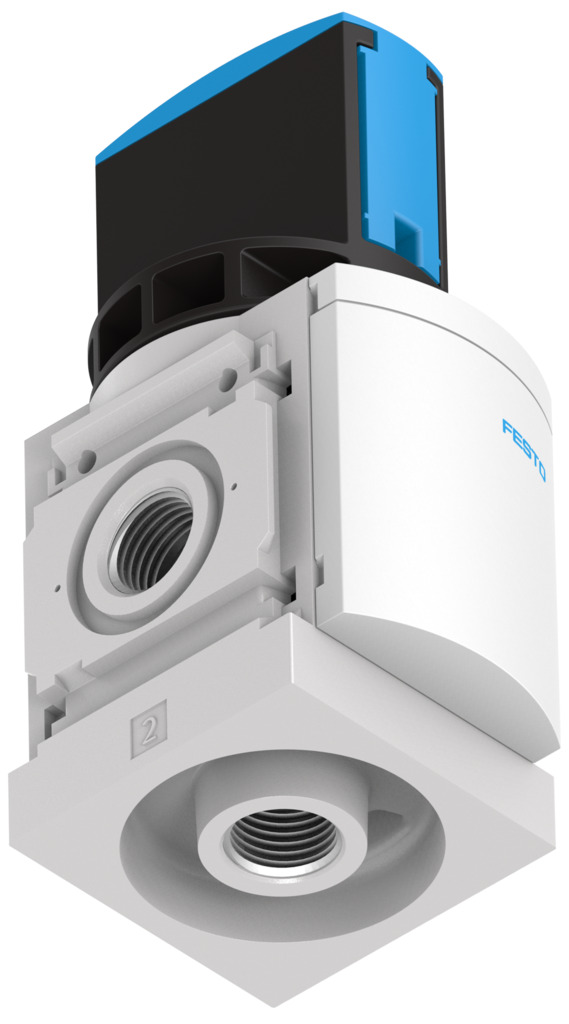

Запорный клапан
MS6-EM1-1/4
541271Цена: 4 170 ₽
| Рабочее давление | бар... 18 бар |
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3000 л/мин |
| Тип приведения в действие | Инструкция |
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Значение C | 10,7 л/сбар |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Поворотный запорный клапан |
| Функция выпуска отработанного воздуха | Без возможности регулирования расхода |
| Направление потока | Необратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий, отлитый под давлением |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | бар... 18 бар |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/2 |
| Вес продукта | 580 г |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 3000 л/мин |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Символ | 00991670 |
| Тип приведения в действие | Инструкция |
| Тип крепления | Либо: ... Встроенная установка |
| Тип пилотирования | Прямой |
| Функция клапана | двойной соленоид 3/2 |
| значение b | 0.56 |
-
