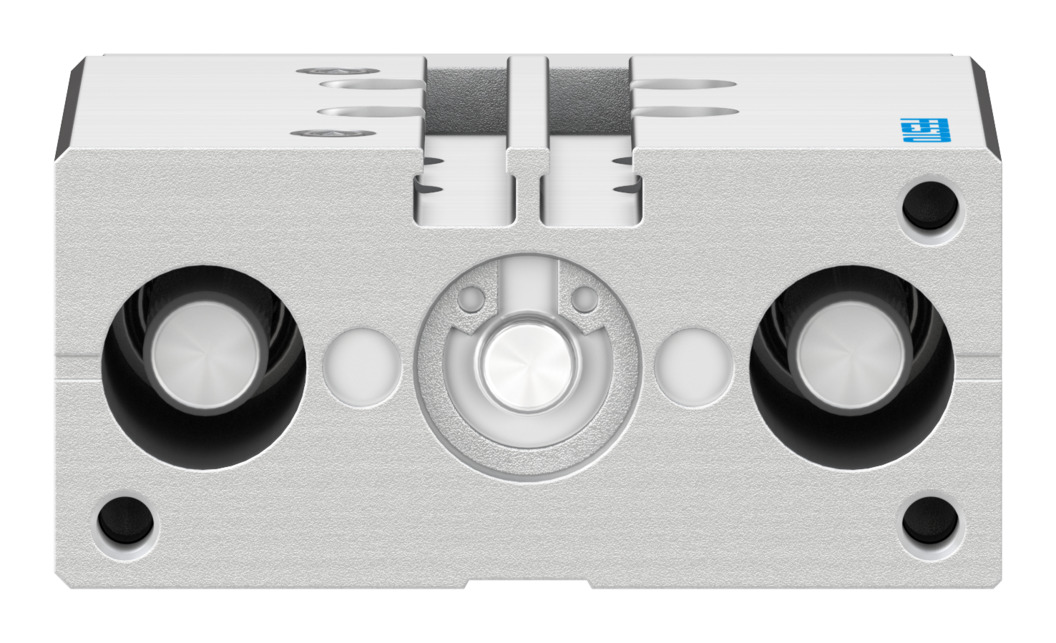

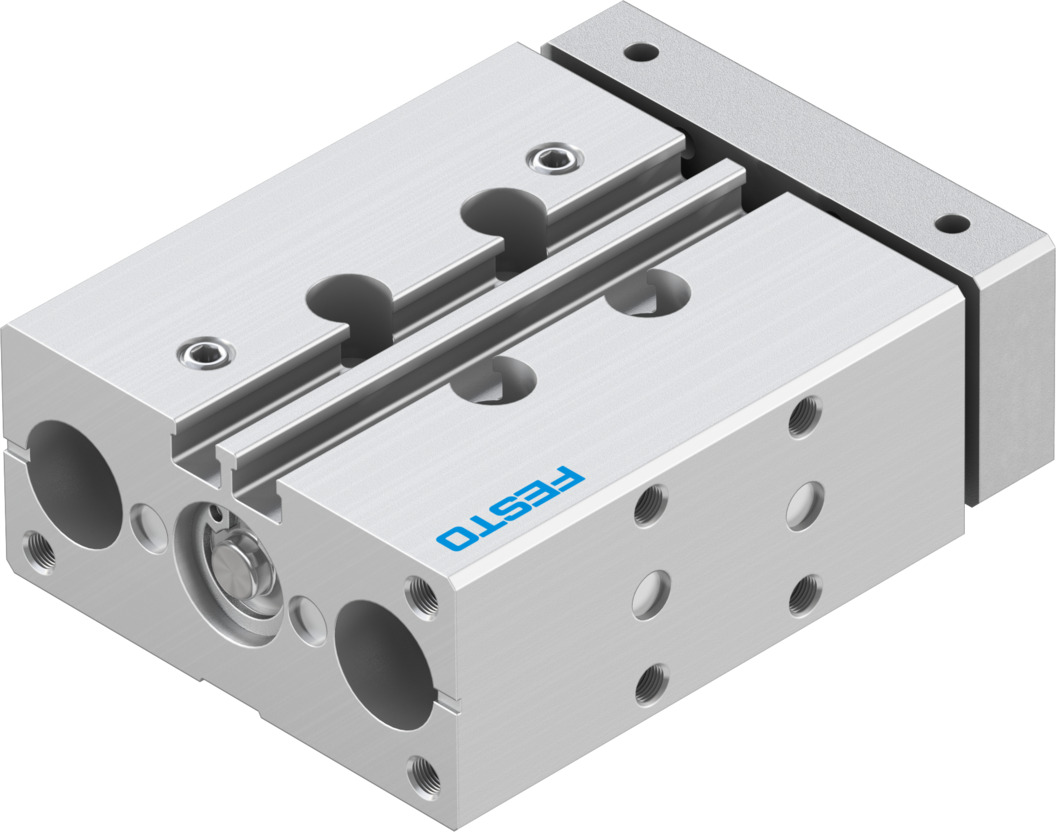

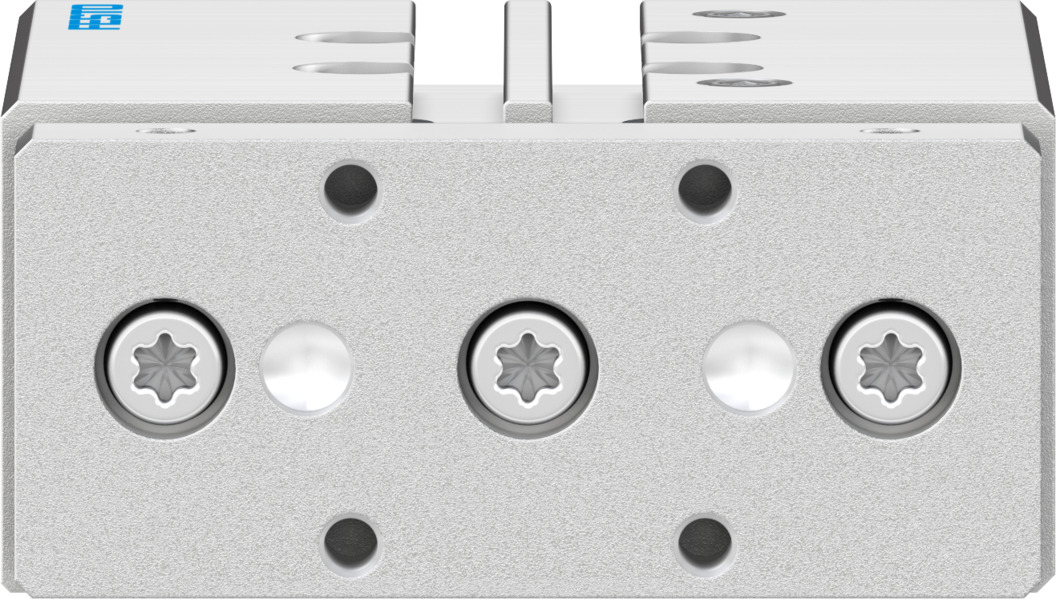

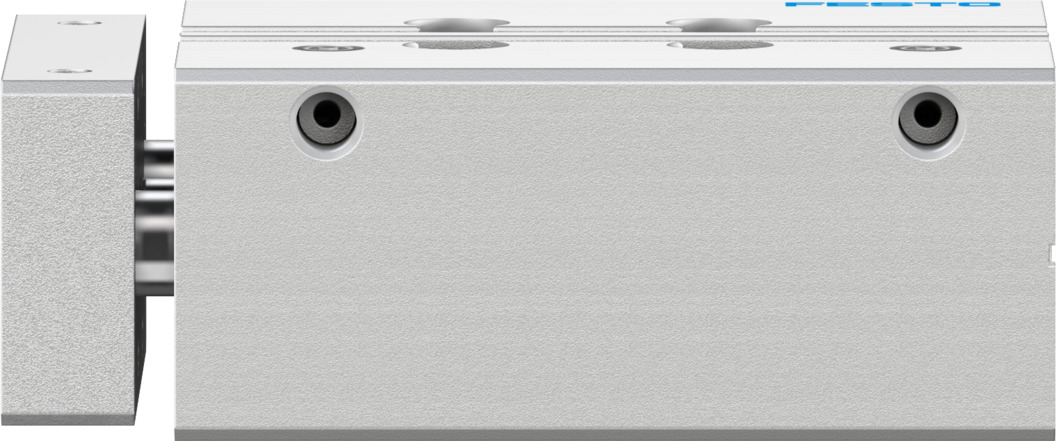

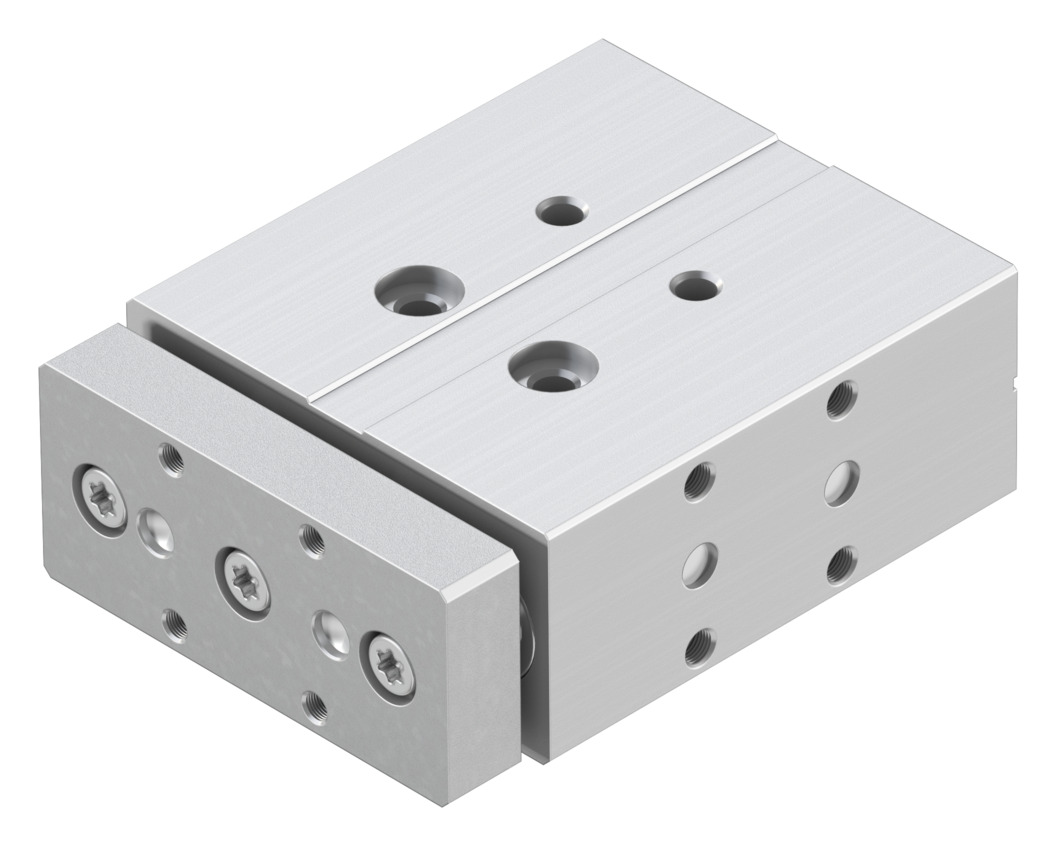

Направляемый привод

DFM-12-30-P-A-KF

170902

Цена: по запросу

Амортизирующий Эластичные амортизирующие кольца/пластины на обоих концах
Диаметр поршня 12 мм
Определение местоположения С помощью бесконтактного переключателя
Инсульт 30 мм
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 68 Н
1
Загрузки
Направляемый привод
Направляемый привод
Направляемый привод
Направляемый привод
Направляемый привод
Направляемый привод
Направляемый привод
Температура окружающей среды -5 °C ... 60 °C
Центр тяжести движущейся массы в зависимости от хода 18,3 мм
Класс чистых помещений Класс 6 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Амортизирующий Эластичные амортизирующие кольца/пластины на обоих концах
Дизайн Руководство
Расстояние от центра тяжести груза до пластины крепления xs 25 мм
Руководство Направляющая шарикоподшипника с рециркуляцией
Энергия удара в конечных положениях 0,07 Дж
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальное покрытие Кованый алюминиевый сплав
Материал корпуса Кованый алюминиевый сплав
Материал поршневого штока Высоколегированная нержавеющая сталь
Уплотнения из материала Нитрильный каучук
Максимальная эффективная нагрузка, зависящая от хода на определенном расстоянии, xs 29 N
Максимальное усилие Fy 270 Н
Максимальное статическое усилие 355 Н
Максимальное усилие Fz 270 Н
Максимальное статическое усилие Fz 355 Н
Максимальный момент Mx 5,53 Нм
Максимальный момент Моего 2,43 Нм
Максимальный момент Mz 2,43 Нм
Макс. допустимая нагрузка по крутящему моменту Mx в зависимости от хода 0,82 Нм
Максимальная скорость 0,8 м/с
Максимальный крутящий момент, Мх статический 7,28 Нм
Максимальный крутящий момент Моего статического 3,2 Нм
Максимальный крутящий момент, Мз статический 3,2 Нм
Режим работы Двойного действия
Монтажное положение необязательный
Движущаяся масса 175 г
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Режим работы приводного устройства Гнет
Рабочее давление 0,2 МПа ... 1 МПа
Диаметр поршня 12 мм
Пневматическое соединение М5
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 397 г
Инсульт 30 мм
Символ 00991737
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 68 Н
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход 51 Н
альтернативные соединения Смотрите чертеж изделия
