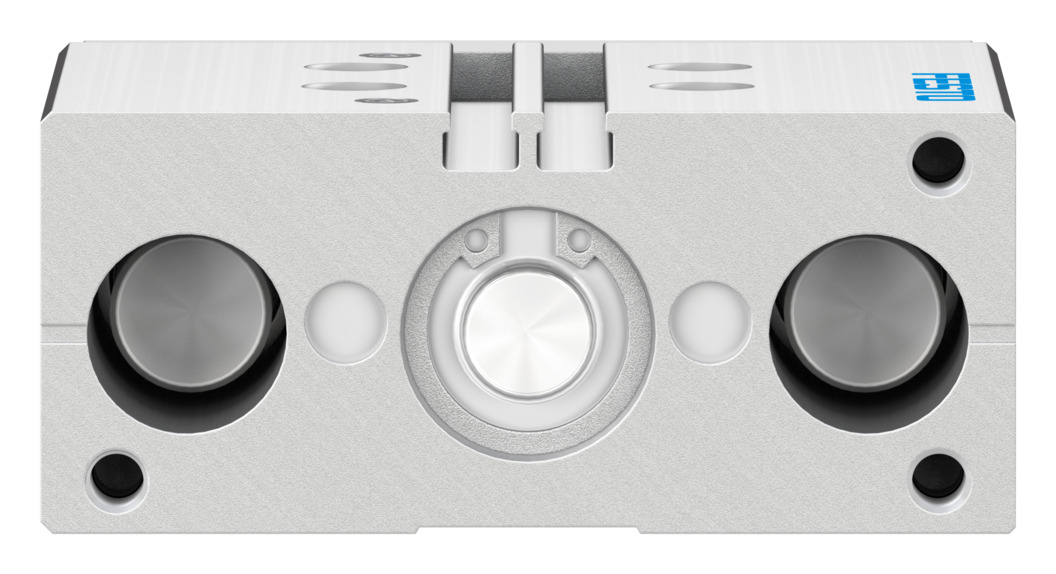

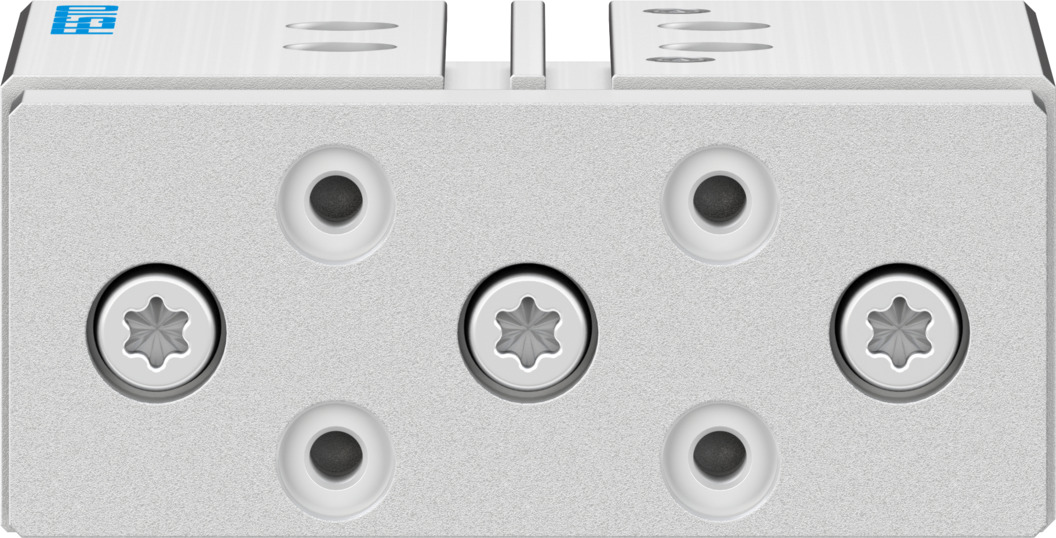

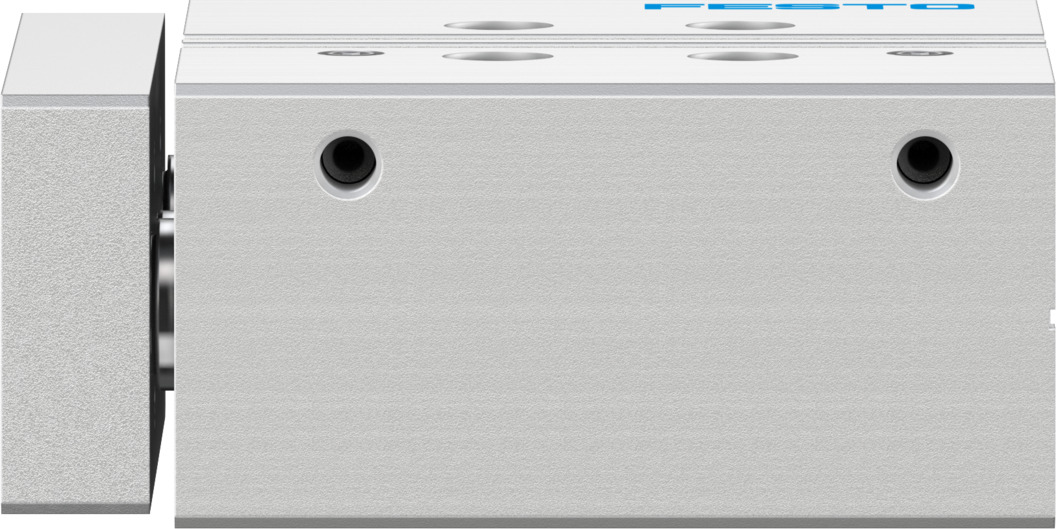

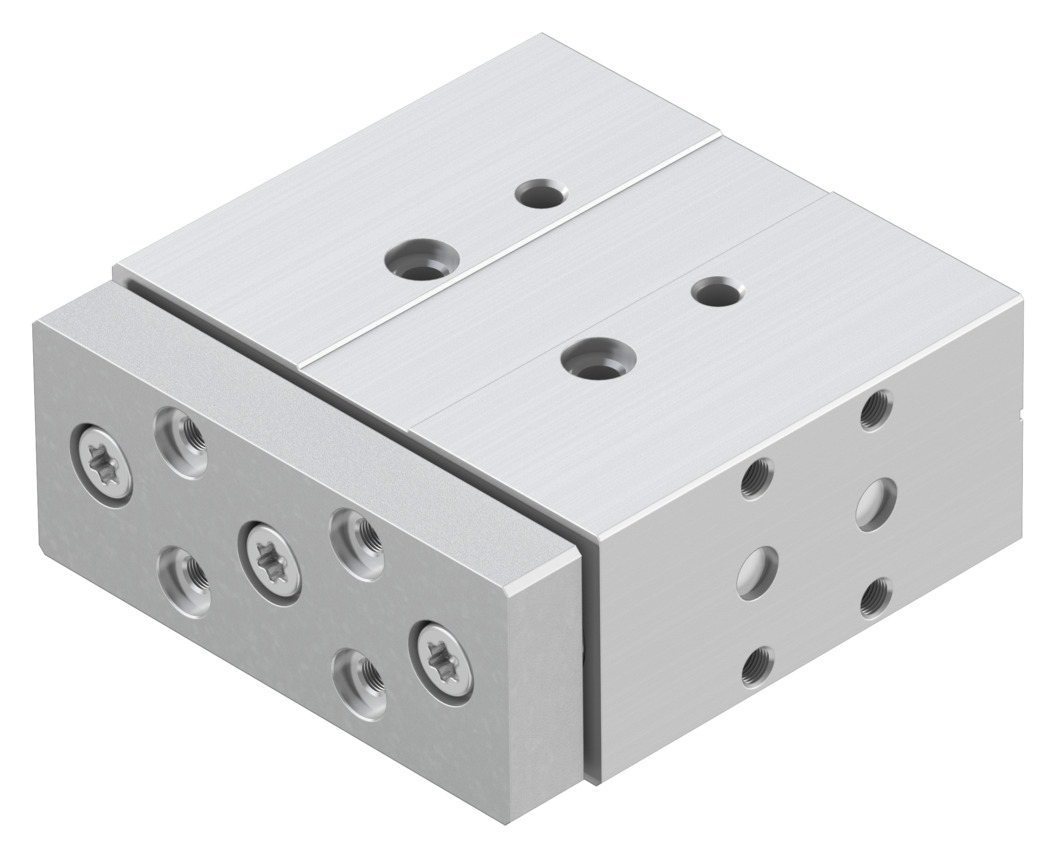

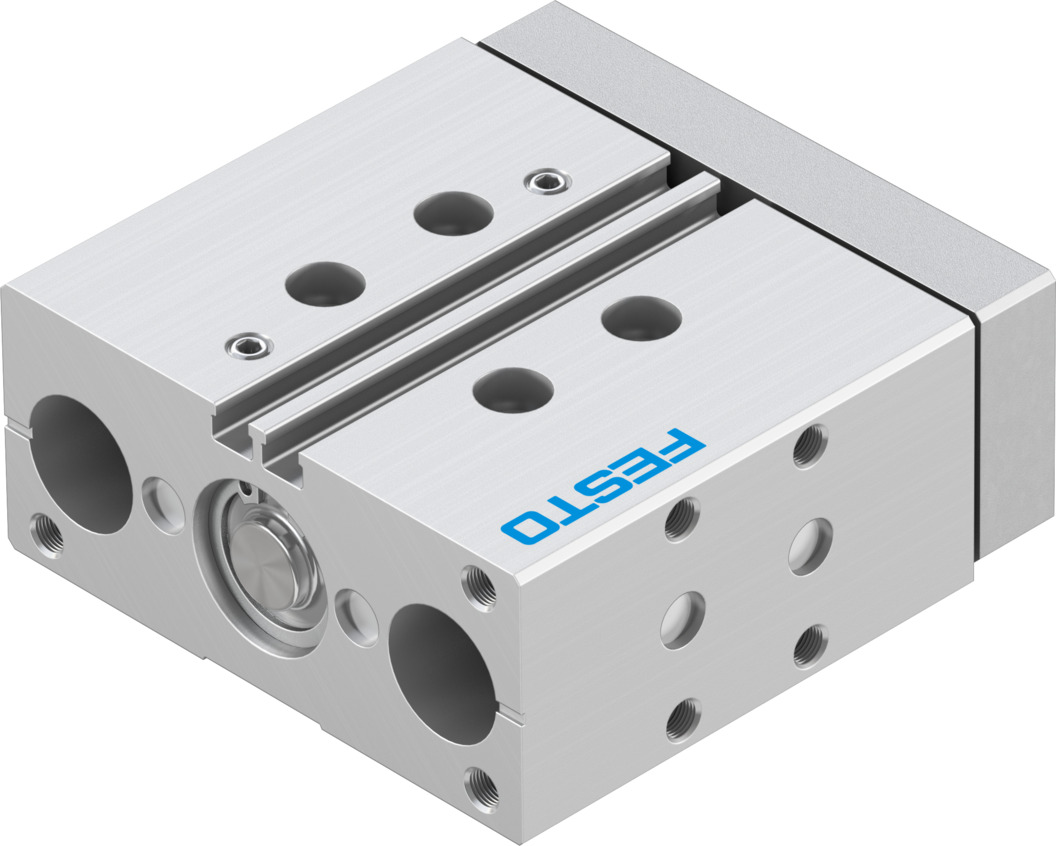

Направляемый привод
DFM-20-30-P-A-GF
170842Цена: по запросу
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Диаметр поршня | 20 мм |
| Определение местоположения | С помощью бесконтактного переключателя |
| Инсульт | 30 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 188 Н |
1
Загрузки
| Температура окружающей среды | -20 °C ... 80 °C |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Руководство |
| Расстояние от центра тяжести груза до пластины крепления xs | 50 мм |
| Руководство | Направляющая подшипника скольжения |
| Энергия удара в конечных положениях | 0,2 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная эффективная нагрузка, зависящая от хода на определенном расстоянии, xs | 27 N |
| Максимальное усилие Fy | 354,7 Н |
| Максимальное статическое усилие | 354,7 Н |
| Максимальное усилие Fz | 354,7 Н |
| Максимальное статическое усилие Fz | 354,7 Н |
| Максимальный момент Mx | 10,29 Нм |
| Максимальный момент Моего | 3,37 Нм |
| Максимальный момент Mz | 3,37 Нм |
| Макс. допустимая нагрузка по крутящему моменту Mx в зависимости от хода | 1,36 Нм |
| Максимальная скорость | 0,8 м/с |
| Максимальный крутящий момент, Мх статический | 10,29 Нм |
| Максимальный крутящий момент Моего статического | 3,37 Нм |
| Максимальный крутящий момент, Мз статический | 3,37 Нм |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса | 415 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Режим работы приводного устройства | Гнет |
| Рабочее давление | 0,2 МПа ... 1 МПа |
| Диаметр поршня | 20 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 850 г |
| Инсульт | 30 мм |
| Символ | 00991737 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 188 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 141 Н |
| альтернативные соединения | Смотрите чертеж изделия |
-
