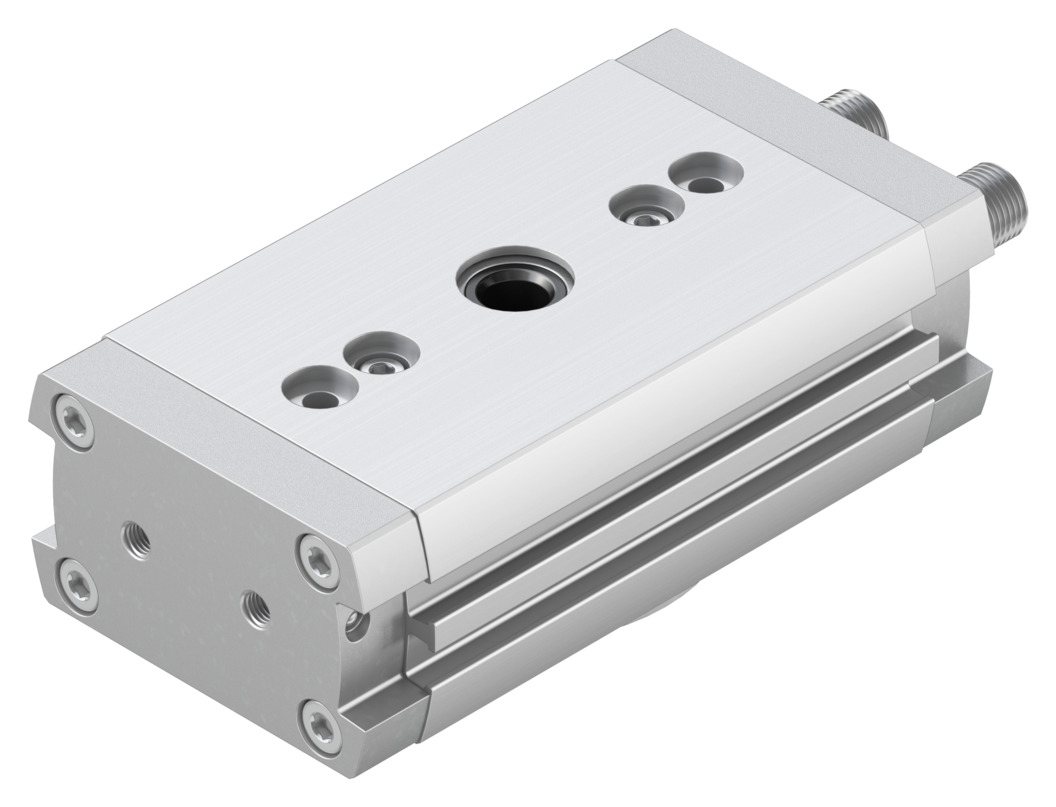

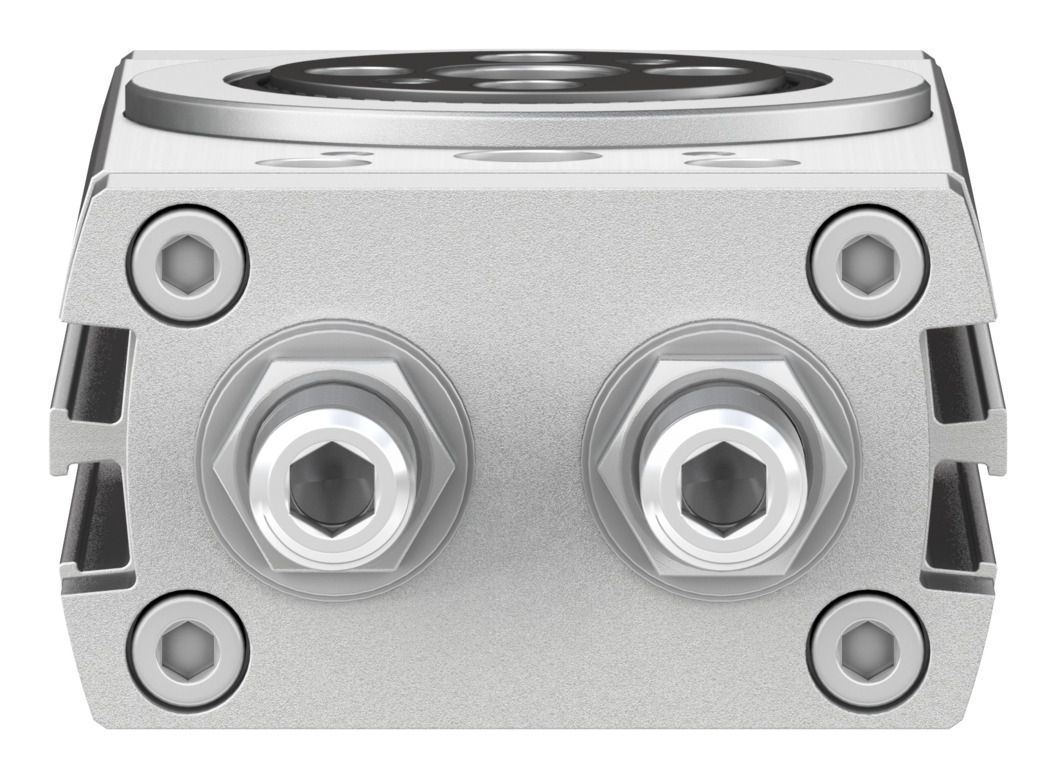

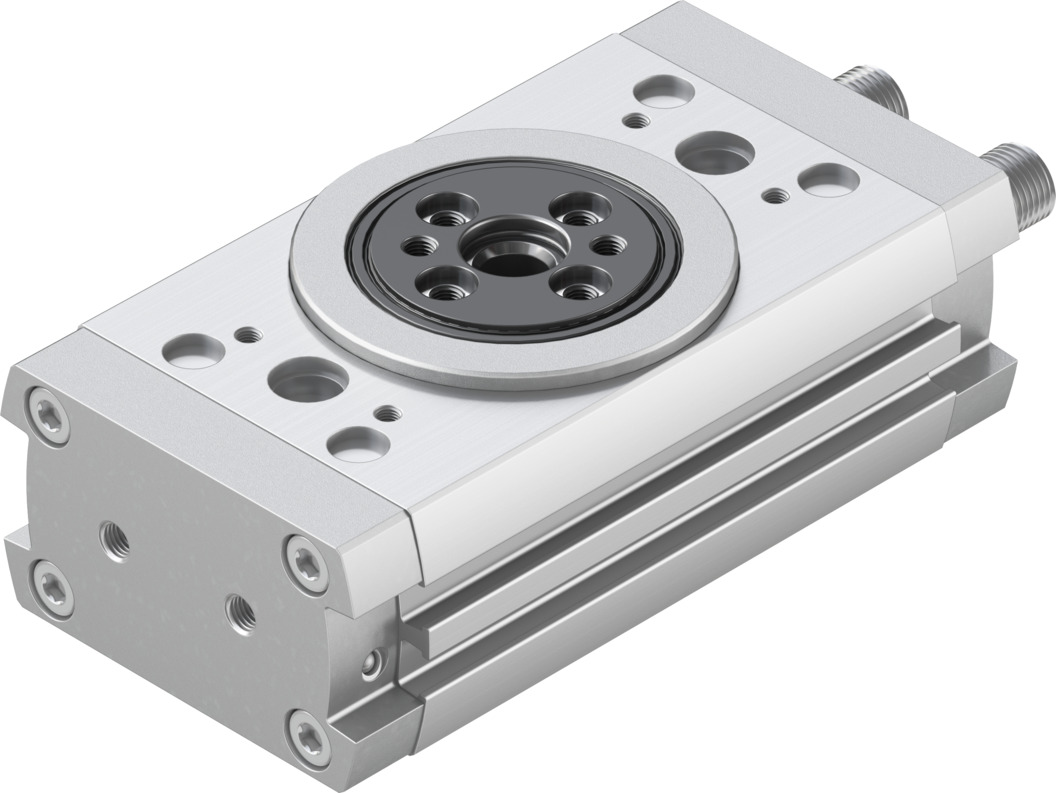

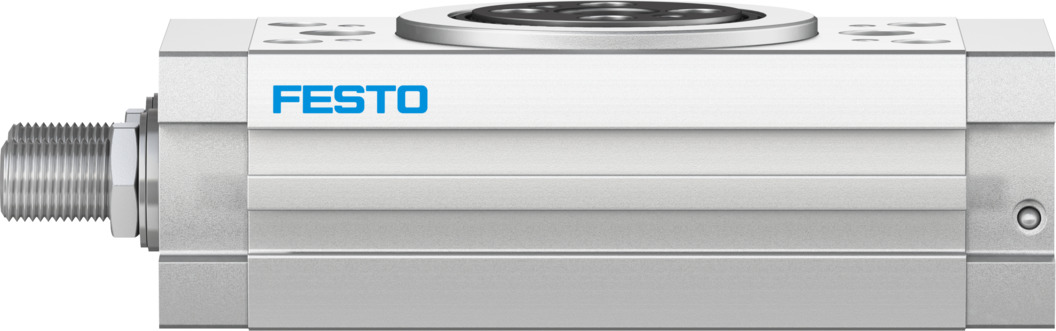

Полуповоротный привод
DRRD-16-180-FH-PA
1577238Цена: 58 580 ₽
| Допустимый момент инерции массы | 0,0175 кгм2 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Размер | 16 |
| Угол поворота | 180 град |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 1,59 Нм |
1
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Угол амортизации | 36 град |
| Дизайн | Реечная передача |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | Кованый алюминиевый сплав ... Анодированный |
| Материал приводного вала | Закаленная сталь |
| Материал корпуса | Кованый алюминиевый сплав ... Гладкий анодированный |
| Уплотнения из материала | NBR ... TPE-U (ПОЛИУРЕТАН) |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 0,8 МПа |
| Допустимый момент инерции массы | 0,0175 кгм2 |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 640 г |
| Диапазон настройки угла поворота для каждого конечного положения | +10/-100 град |
| Размер | 16 |
| Угол поворота | 180 град |
| Символ | 00991265 |
| Теоретический крутящий момент при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 1,59 Нм |
| Тип крепления | Либо: ... Со сквозным отверстием |
-
