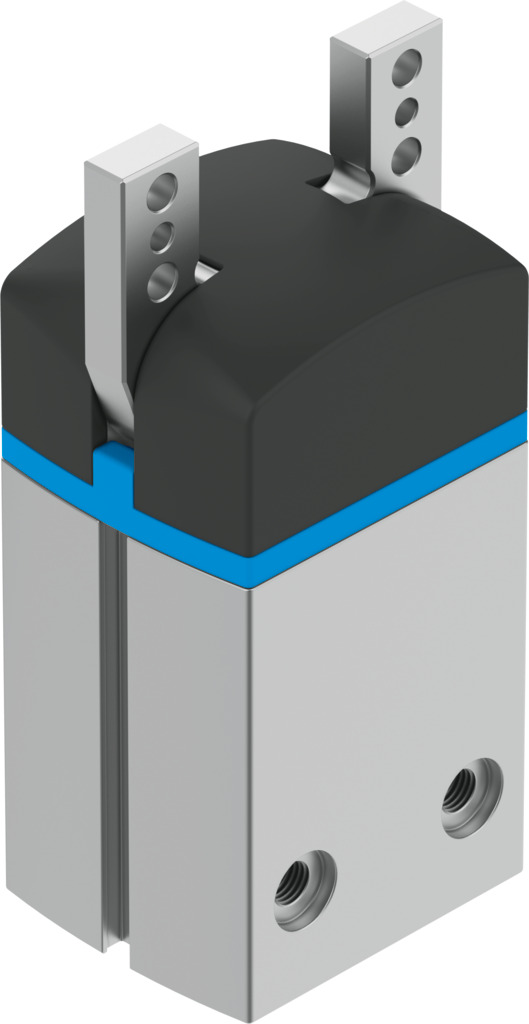

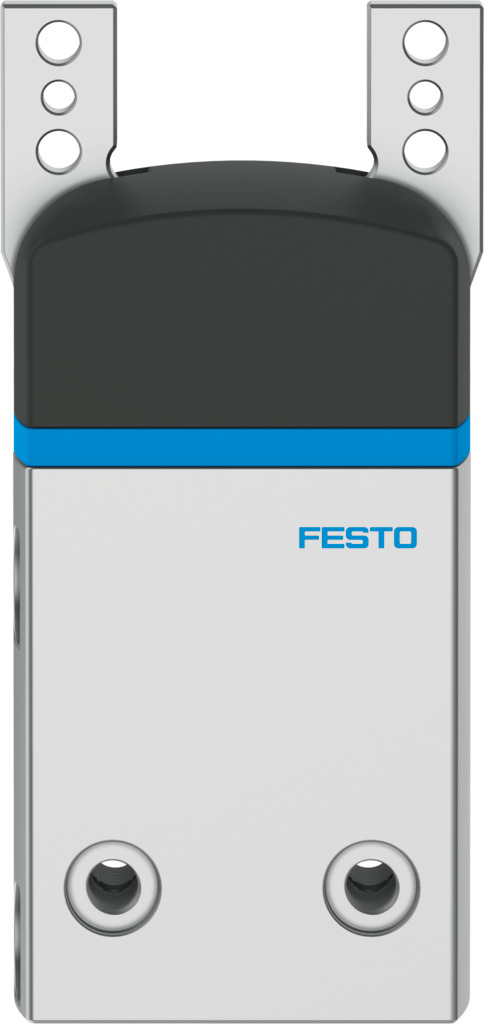

Угловой захват
DHWS-40-A-NC
1310185Цена: 72 030 ₽
| Резервное усилие захвата | Во время закрытия |
| Определение местоположения | С помощью бесконтактного переключателя |
1
| Температура окружающей среды | 5 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Рычаг |
| Резервное усилие захвата | Во время закрытия |
| Функция захвата | Угол |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Момент инерции массы | 3,87 кгсм2 |
| Материал крышки колпачка | Для |
| Губки для захвата материала | Высоколегированная сталь |
| Материал корпуса | Кованый алюминиевый сплав... Твердый анодированный |
| Максимальное усилие на зажимной губке Fz статическое | 200 Н |
| Максимальный угол раскрытия | 40 ° |
| Максимальная рабочая частота захвата | 3 Гц |
| Максимальная точность замены | 0,2 мм |
| Максимальный крутящий момент на захвате Mx статический | 13 Нм |
| Максимальный крутящий момент на захвате Мой статический | 13 Нм |
| Максимальный крутящий момент на захвате, Mz статический | 13 Нм |
| Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 69 мс |
| Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 99 мс |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Количество захватных губок | 2 |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 4 бар ... 8 бар |
| Пневматическое соединение | G1/8 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Вес продукта | 790 г |
| Точность повторения, захват | 0,04 мм |
| Вращательно симметричный | 0,2 мм |
| Размер | 40 |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 5% меди по массе, не допускаются к использованию. Исключение составляют печатные платы, кабели, электрические штекерные разъемы и катушки |
| Символ | 00991895 |
| Тип крепления | Либо: ... С помощью внутренней резьбы и центрирующей втулки |
-
